Veuillez lire ce guide d'utilisation.
Veuillez conserver ce guide pour référence ultérieure.
Écrivez le numéro de série de votre moniteur pour la future référence.
Numéro de série
Ce numéro de série est situé du côté arrière et bon du moniteur.
Pour toute question relative à ce produit, veuillez appeler 800-Hitachi.
™

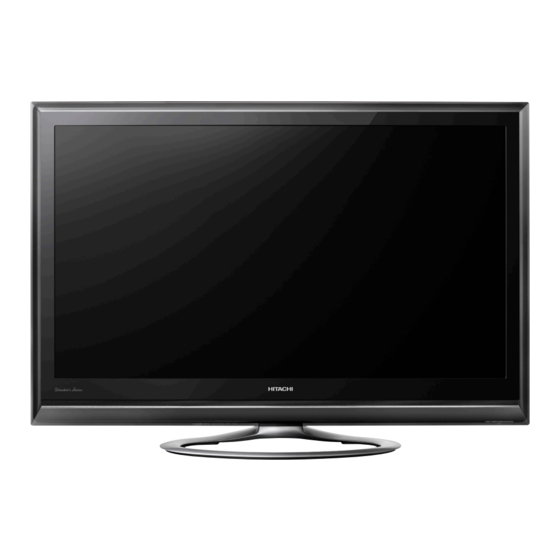

Moniteur HDTV UltraVision
Écran À Cristaux Liquides Ultra Thin 1.5 po. (38 mm)
Cadre Cristal Anthracite Satiné
1920 x 1080p 120Hz, PictureMaster™ VI avec Reel 120™
(1) Entrée HDMI™ (V.1.3 avec Deep Color, CEC), (1) Entrée RGB D-sub 15 avec
audio
GUIDE D'UTILISATION
Modèles
UT37V702
UT42V702
QR76081
Imprimé aux Méxique
