PROFINET IO
5.2 Configuration, paramétrage et mise en service avec PROFINET IO
5.2.5.3 Générer un fichier GSD avec STEP 7 TIA Portal
Générer un fichier GSD pour un seul côté
Vous avez terminé la configuration de votre PN/MF Coupler et voulez générer un fichier GSD
pour le côté X1 ou X2.
1. Dans le mappage de transfert, vous cliquez sur le bouton "Exporter" dans le champ "Exporter
le fichier de description des appareils (GSD)".
2. "Exporter le fichier de description des appareils (GSD)" vous est proposé pour X1 ou X2.
Saisissez le chemin d'accès et le nom du fichier.
3. Sélectionnez "Exportation".
Résultat : Le fichier GSD a été créé pour un côté PROFINET.

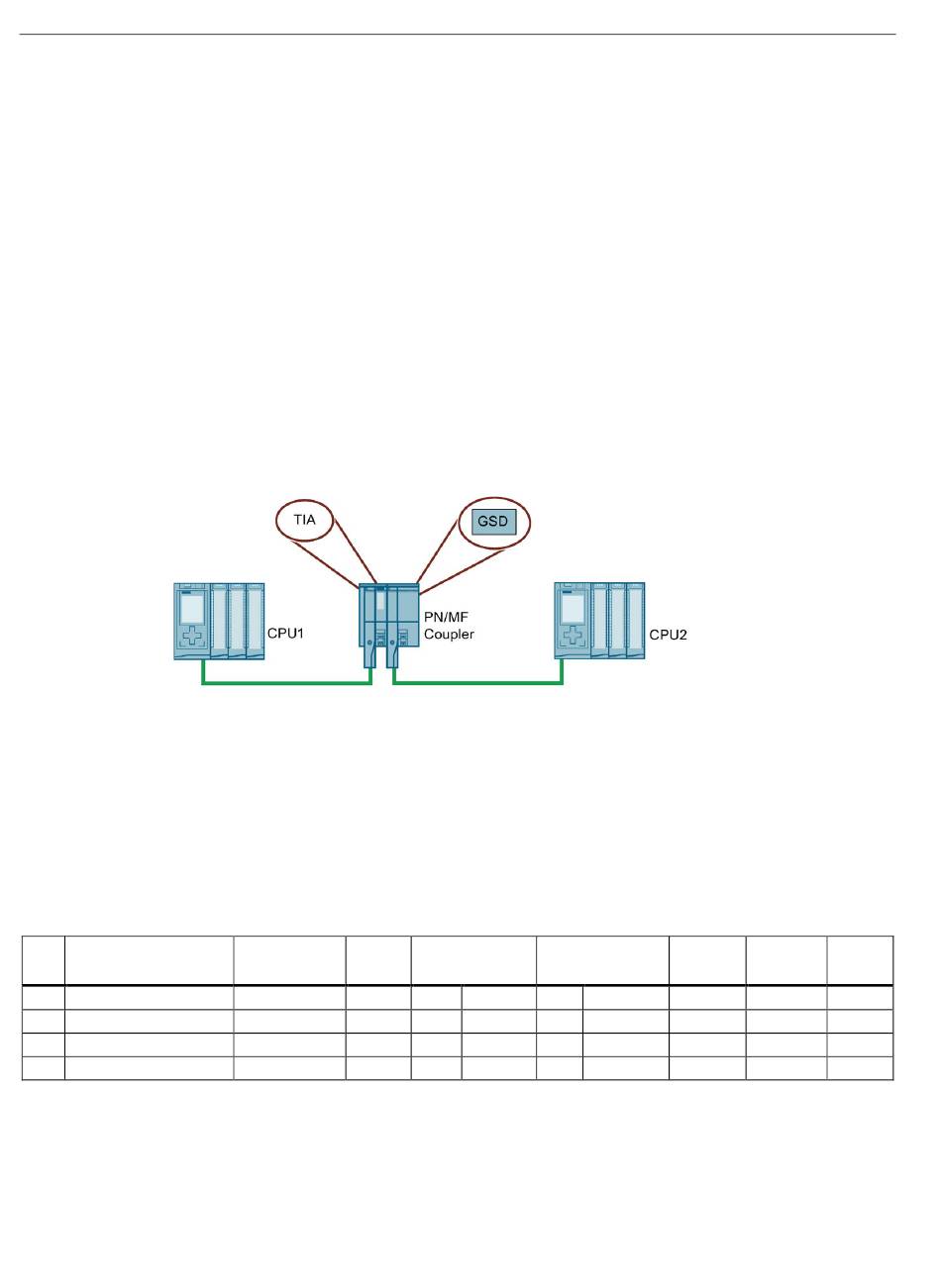

Exemple : fichier GSD pour X2
Figure 5-3

Configuration

Vous avez configuré les deux CPU avec des entrées et des sorties. Cela se présente comme
suit dans le tableau "Paramètres du module/mappage de transfert".
Tableau 5- 4 Configuration dans le sous-réseau 1 (côté du bus X1)
Zone de transfert
1 Zone de transfert_1
2 Zone de transfert_2
3 Zone de transfert_3
4 Zone de transfert_4
44
PN/MF Coupler et fichier GSD
Emplace- Type Longueur I
ment virtuel
1 IN 2
2 OUT
3 IN 8
4 OUT
Longueur Q
octet(s)
8 octet(s)
octet(s)
8 octet(s)
Manuel de montage et d'utilisation, 07/2020, A5E50018677-AA
Adresse Adresse Accès
I Q
13..14 CPU1
20...27 CPU1
15...23 CPU1
28...35 CPU1
PN/MF Coupler
