Fichier GSD

Le fichier GSD suivant est disponible pour le PN/MF Coupler :
GSDML-V2.35-Siemens-PNPNIOC-"Date au format yyyymmdd".xml
Pour plus d'informations sur la marche à suivre avec des fichiers GSD, voir l'aide en ligne de
STEP 7.

Configuration du PN/MF Coupler

Vous configurez le PN/MF Coupler avec votre outil de configuration comme n'importe quel
autre périphérique IO pour PROFINET IO.
Chargez le fichier GSD complet pour le PN/MF Coupler dans votre outil de configuration. Vous
configurez le PN/MF Coupler séparément dans chacun des deux sous-réseaux. Sélectionnez le
périphérique IO marqué par X1 ou X2.
Tenez compte des points suivants pour l'attribution du nom d'appareil pour le PN/MF
Coupler : ce nom d'appareil doit être univoque dans le sous-réseau Ethernet. Le nom
d'appareil doit répondre aux conventions DNS.
Lors de la configuration du fichier GSD, différents modules ayant chacun une longueur fixe
sont à votre disposition pour le transfert d'enregistrements. Une prise en charge lors de la
configuration du couplage des deux sous-réseaux (comme pour STEP 7) est impossible en cas
de configuration par fichier GSD. Tenez compte de l'affectation autorisée des modules (voir
Affectation des modules (Page 40)).
Exemple

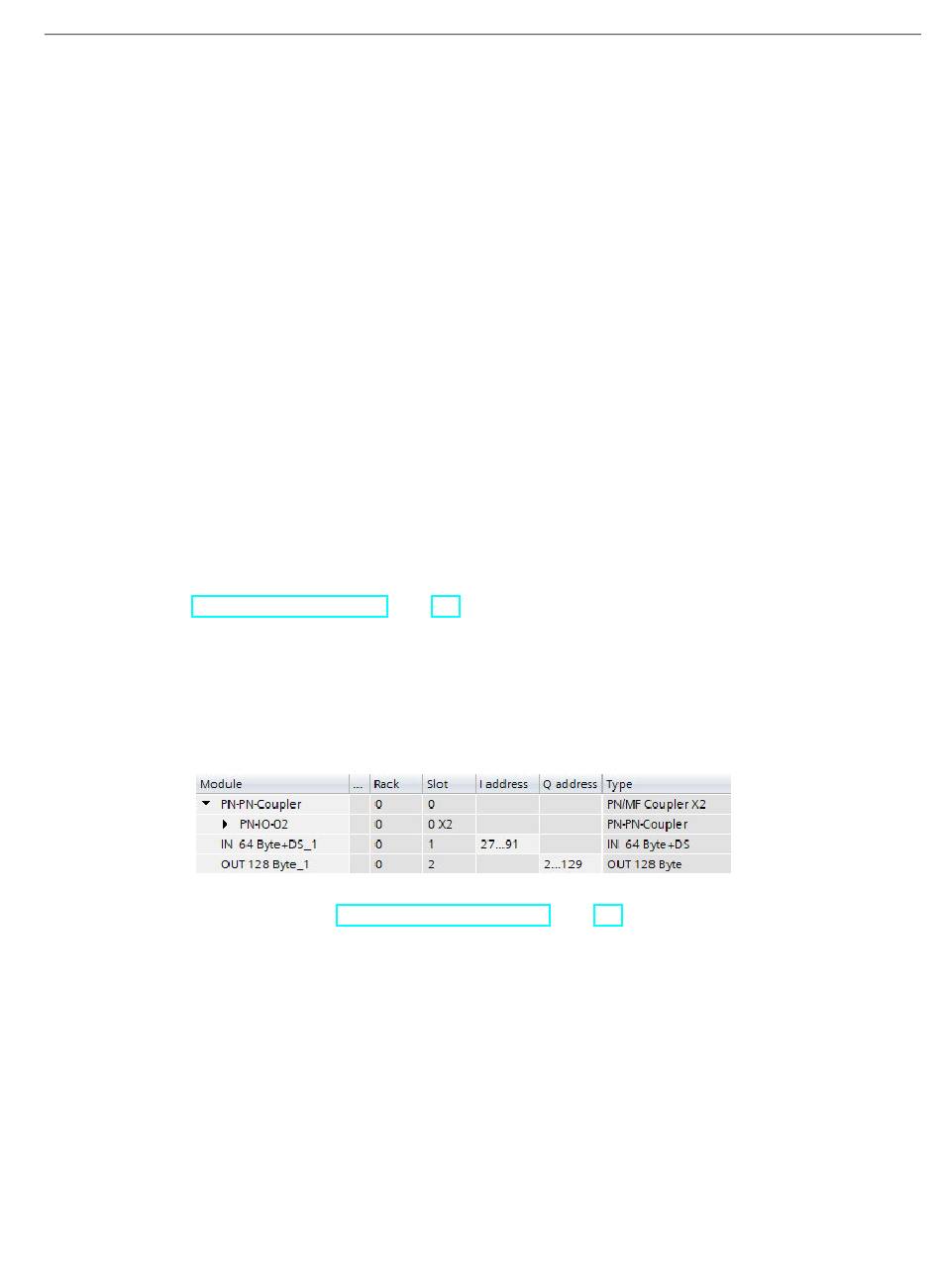

Supposons que vous souhaitiez lire 64 octets et écrire 128 octets du côté réseau X1 au côté
réseau X2. Vous devez configurer ce qui suit pour le côté réseau X2 dans STEP 7 (TIA Portal)
avec le fichier GSD :
Vous trouverez des informations sur la configuration du côté réseau X1 à l'aide de l'outil
MFCT au chapitre "Configuration de la station (Page 67)".
