Anleitung DTA 25 und DTA-P 40
I
Gentile Cliente,
avanti di utilizzare per la prima volta la Graffatrice,
leggete le istruzioni ed osservate le avvertenze
sull'uso e la manutenzione relative al funzionamento.
Conservate le presenti istruzioni tenendole sempre
unite all'attrezzo.

1. Prodotto ed accessori in dotazione

1 Graffatrice pneumatica
1 nipplo di raccordo
con R 1/4"
1 chiave per viti con
incavo poligonale
1 chiave per viti con
incavo poligonale
1 chiave per viti con
incavo poligonale

2. Dati tecnici

Pressione lavoro max.
consentita
Consumo aria ca.
Larghezza graffa
Lunghezza graffa
Diametro tubo consigliato
Qualità aria compressa:
pulita e micronebulizzata ad d'olio.
Grado di potenza del compressore
Potenza di riempimento del compressore
ca. 250 l/min. che corrisponde ad una potenza
motrice di 2,2 kW
Valori di regolazione al pressione di lavoro
regolata sul riduttore di funzionamento pressione
o riduttore di pressione a filtro 6 bar.
Misure precauzionali
Lavorando colla Graffatrice portate indumenti
protettivi adeguati, specialmente gli occhiali
protettivi.
Si prega di osservare le norme di sicurezza.
22
13.11.2001 7:38 Uhr
DTA 25 DTA-P 40
3 mm 3 mm
4 mm 4 mm
5 mm
DTA 25 DTA-P 40
6 bar 6 bar
0,11 l/min. 0,22 l/min.
5 mm 5,7 mm
8 - 25 mm 19 - 40 mm
9 mm Ø i. 9 mm Ø i.
Seite 22

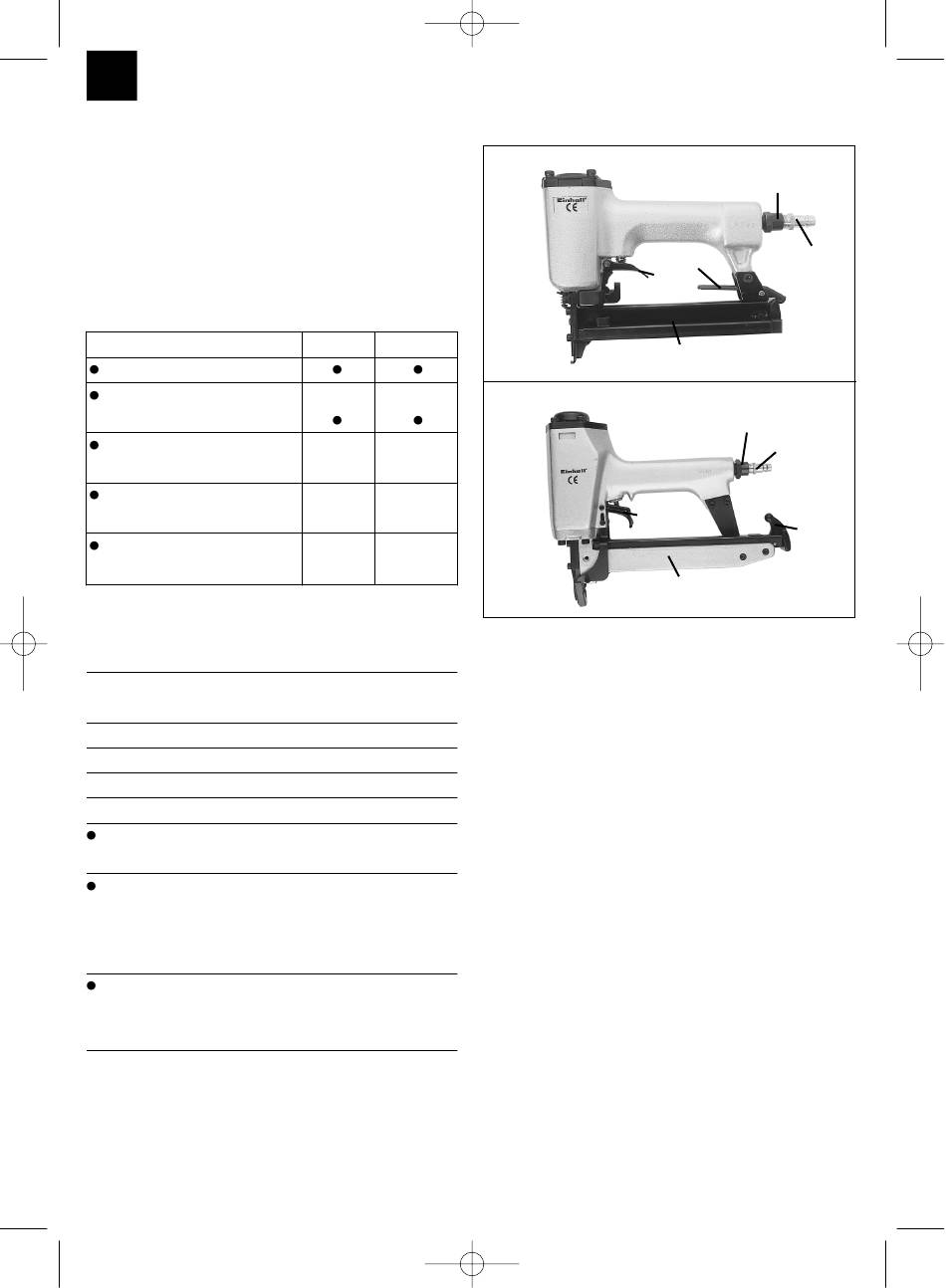

3. Illustrazione
DTA 25
A
DTA-P 40
A
Pos. Denominazione
A Levetta-grilletto
B Magazzino
C Levetta magazzino
D Nipplo di raccordo per raccordo aria
compressa
E Raccordo aria

4. Utilizzo regolamentare

La Graffatrice è un attrezzo con azionamento ad aria
compressa di molteplice utilizzo.
L'aria espulsa fuoriesce in avanti dal corpo della
Graffatrice.
Fare effettuare riparazioni e lavori di service soltanto
da officine specializzate autorizzate.
Avvertimento!
Un diametro interno del tubo troppo piccolo o un
tubo troppo lungo hanno di conseguenza una
perdita di potenza dell'apparecchio.
E
D
C
B
E
D
C
B
