Mise À La Terre Du Blindage Du Câble Moteur Côté Moteur - ABB ACS800-04 Manuel D'installation

72
• Connectez les conducteurs de phase du câble d'alimentation aux bornes U1, V1
et W1, et les conducteurs de phase du câble de moteur aux bornes U2, V2 et W2.
Dénudez les extrémités des connecteurs comme suit pour les glisser à l'intérieur
des bornes des câbles de puissance.
N.B. : La partie dénudée doit être aussi près que possible des bornes et protégée
des contacts.
Taille
R2, R3
R4, R5
R6
• Fixez mécaniquement les câbles à l'extérieur du variateur.
• L'autre extrémité du câble réseau ou du conducteur PE doit être mise à la terre
sur le tableau de distribution.

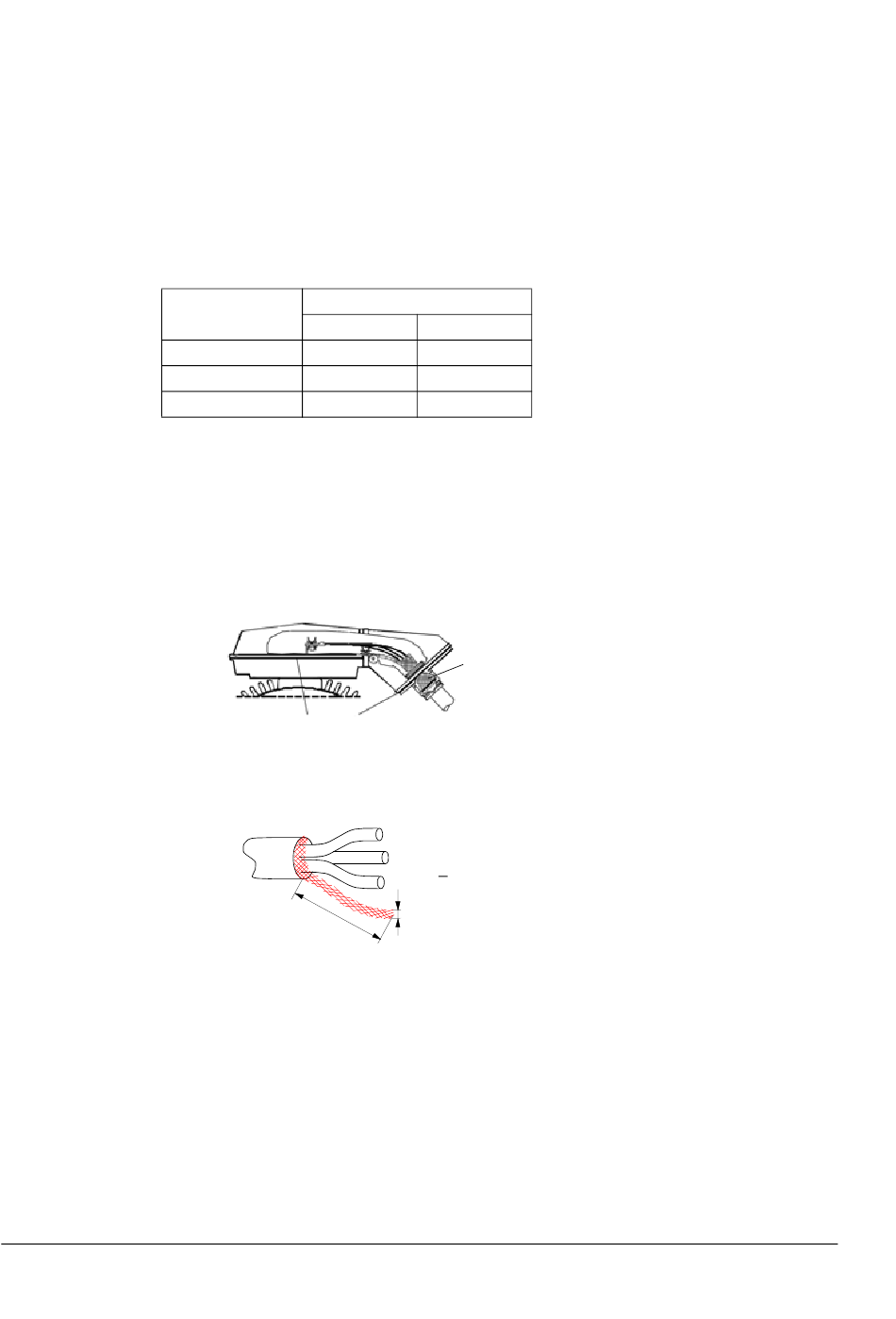

Mise à la terre du blindage du câble moteur côté moteur
Pour minimiser les perturbations HF, effectuez une reprise de masse sur 360° du
blindage du câble en entrée de la boîte à bornes du moteur
ou mettez le câble à la terre en torsadant le blindage : largeur aplatie > 1/5 ·
longueur.
Raccordements
Longueur à dénuder
mm in.
10 0,39
16 0,63
28 1,10
Reprise de masse sur 360°
Joints CEM
b > 1/5 · a
b
a
