Procédure De Montage - ABB ACS800-04 Manuel D'installation

44

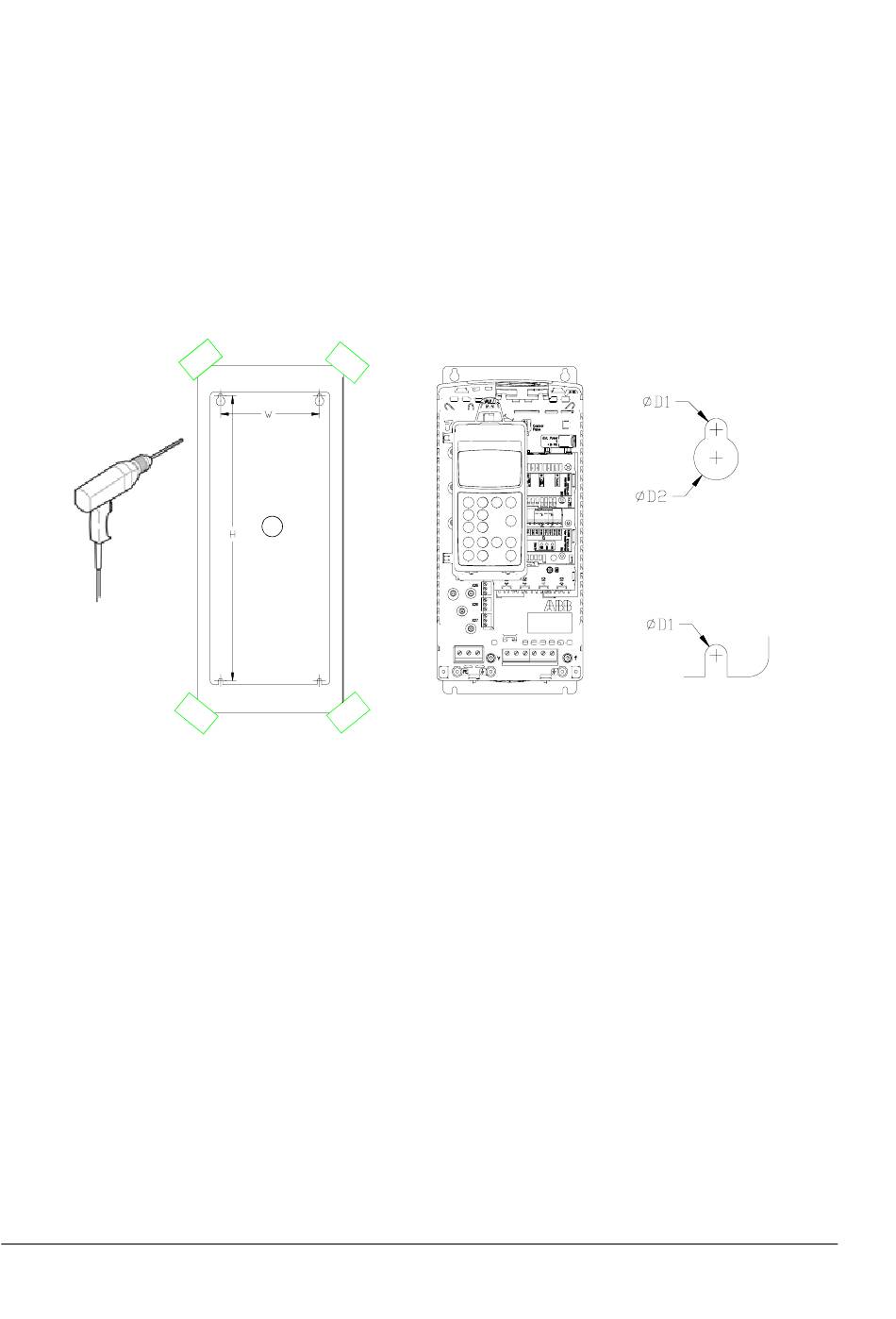

Procédure de montage
1. Marquez l'emplacement des trous de fixation. Ceux-ci figurent sur les schémas
du chapitre
découpé dans l'emballage.
2. Insérez les vis ou autres éléments de fixation dans les trous de fixation.
3. Placez le variateur sur les vis insérées dans la paroi de l'armoire. N.B. : Soulevez
le variateur par son châssis (R6 : par les anneaux de levage).
4. Serrez les vis à fond.
Montage
Schémas d'encombrement. Tailles R2...R5 : utilisez le gabarit
1
