4.2

Industrial Ethernet

Remarque
Décharge de traction des interfaces
Pour réduire le poids ou absorber les efforts mécaniques pouvant agir sur une interface et
éviter ainsi les faux contacts qui pourraient en résulter, fixez les câbles à une courte distance
à un chemin ou à une gaine de câble.
Connectique RJ45
La connexion à Industrial Ethernet s'effectue à l'aide de connecteurs RJ45 avec brochage MDI-
X.

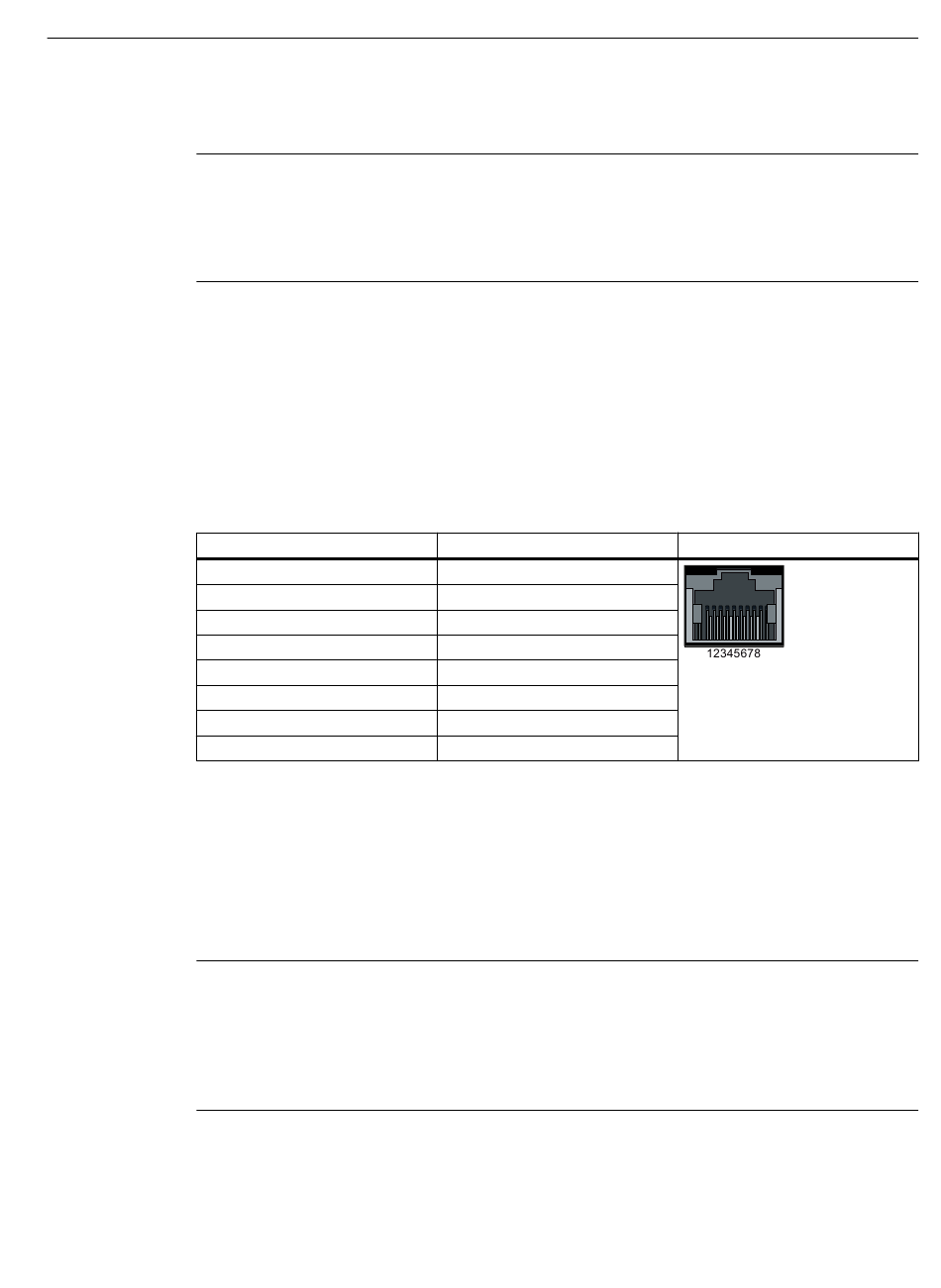

Brochage des connecteurs

Le tableau ci-après présente le brochage des connexions RJ45.
Numéro de broche
Broche 8
Broche 7
Broche 6
Broche 5
Broche 4
Broche 3
Broche 2
Broche 1
Autocroisement MDI / MDI-X
La fonction d'autocroisement MDI/MDI-X affecte automatiquement les contacts émetteurs et
récepteurs d'un port Ethernet. L'affectation dépend du câble par lequel le partenaire de
communication est connecté. Il n'est donc pas nécessaire d'employer un câble de brassage
ou câble à conducteurs croisés pour la connexion à ce port. Elle évite les dysfonctionnements
dus à des lignes d'émission et de réception interverties. L'installation s'en trouve facilitée.
Remarque
Formation de boucle
Veuillez noter que l'établissement d'une liaison directe entre deux ports du commutateur IE
ou d'une liaison involontaire via plusieurs commutateurs IE se traduit par la création d'une
boucle inadmissible . Une telle boucle peut provoquer une surcharge ou une défaillance du
réseau.
SCALANCE XR-100WG
Instructions de service, 07/2017, C79000-G8977-C455-02
Brochage
n. c.
n. c.
TD-
n. c.
n. c.
TD+
RD-
RD+
Connexion
4.2 Industrial Ethernet
Connexion RJ45
