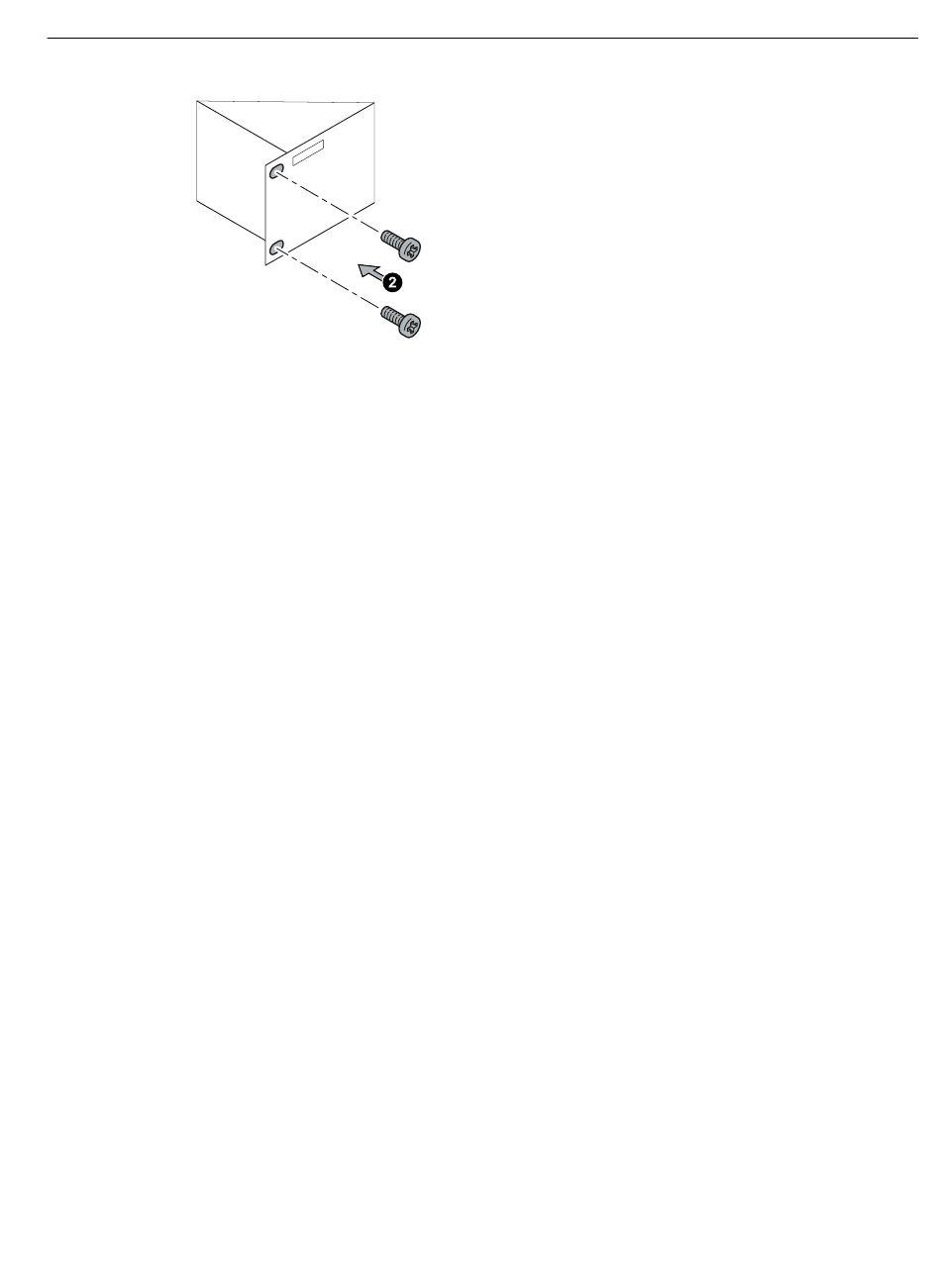

Figure 3-1
Pour monter l'appareil dans un rack 19", procédez comme suit :
1. Positionnez l'appareil à l'emplacement voulu dans le rack 19".
2. Fixez les deux équerres de fixation de l'appareil avec 2 vis de blocage dans le rack 19"
②
3. Branchez les câbles d'alimentation électrique, voir chapitre "Connexion (Page 21)".
Démontage
Pour démonter l'appareil d'un rack 19", procédez comme suit :
1. Débranchez tous les câbles connectés.
2. Desserrez les vis de blocage des équerres de fixation.
3. Retirez l'appareil du rack 19".
SCALANCE XR-100WG
Instructions de service, 07/2017, C79000-G8977-C455-02
Montage en rack 19"
.
Montage
3.2 Montage en rack 19"
