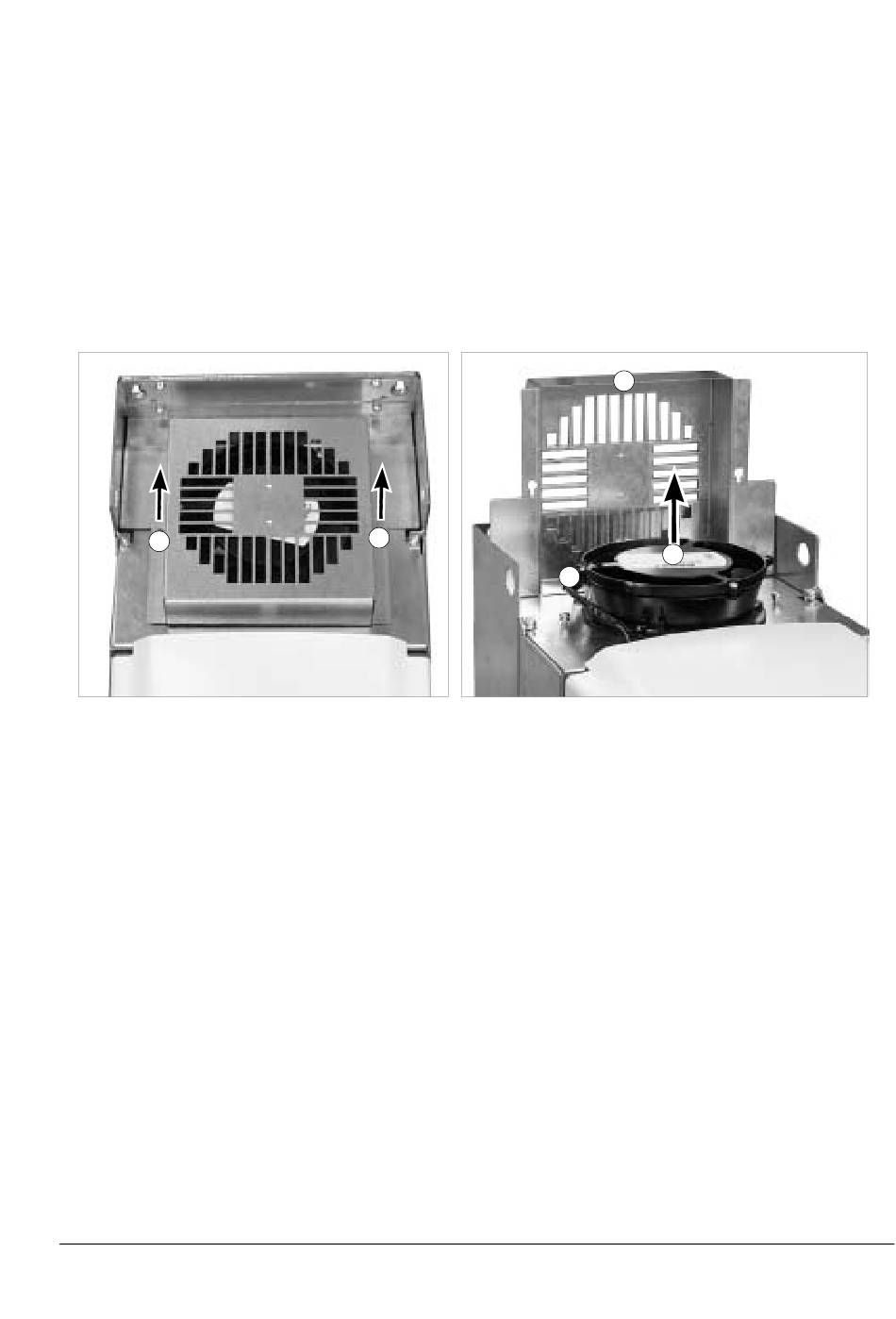

Remplacement du ventilateur (R5, R6)

1. Desserrez les vis de fixation de la plaque supérieure.
2. Repoussez la plaque supérieure vers l'arrière.
3. Soulevez la plaque supérieure.
4. Débranchez les fils d'alimentation du ventilateur (connecteur débrochable).
5. Sortez le ventilateur en le soulevant.
6. Montez le ventilateur neuf en procédant dans l'ordre inverse.
1
Ventilateur supplémentaire

Remplacement (taille R5)

Démontez le capot avant. Le ventilateur se trouve à droite de la micro-console. Sor-
tez le ventilateur en le soulevant et débranchez le câble. Montez le ventilateur neuf
dans l'ordre inverse.
1
3
5
4
87
