(Inférieur/
(Supérieur/Liquide) manomètre
Gaz)
manomètre
3
Poignée
Pompe à vide

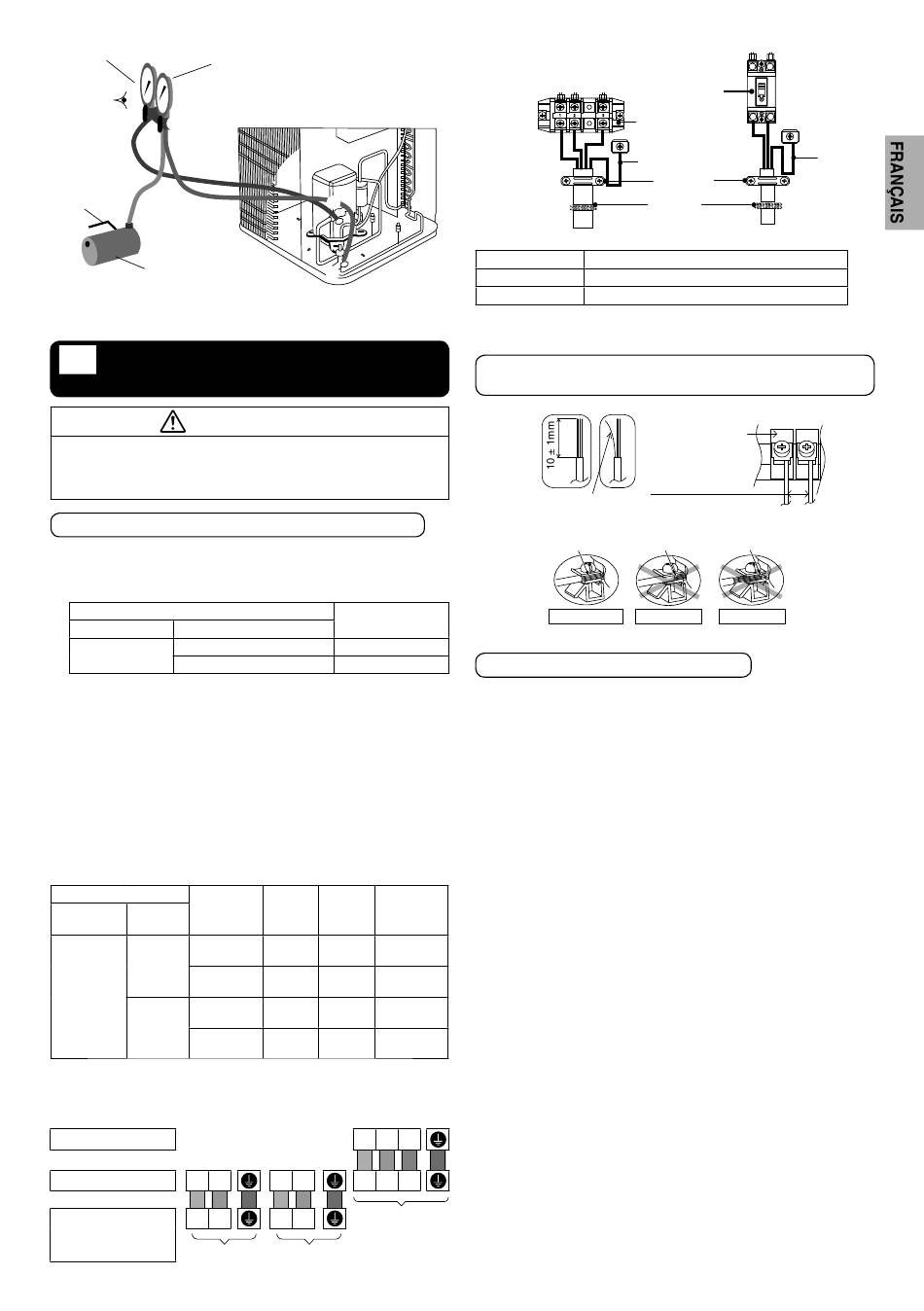

Une illustration d'exemple du paramétrage en
vue de la détection des fuites de réfrigérant.
RACCORDEMENT DU CÂBLE
4
AU RESERVOIR
AVERTISSEMENT
La présente section s'adresse à un électricien agréé uniquement.
Tout travail derrière le couvercle de la carte de commande 3
sécurisée par des vis doit être réalisé sous la supervision d'un
entrepreneur, d'un ingénieur d'installation ou d'un réparateur qualifi é.
Fixation du câble d'alimentation et du câble de connexion
1. Le câble raccordant le réservoir à l'unité extérieure doit être en
câble souple sous gaine en polychloroprène agréé, désignation
de type 60245 CEI 57 ou un câble plus épais. Voir les tailles de
câbles requises dans le tableau ci-dessous.
Modèle
Réservoir
Unité extérieure
UD03HE5-1 / UD05HE5-1
ADC0309H3E5B
UD07HE5-1 / UD09HE5-1
•
Veillez à faire correspondre les couleurs des fi ls de l'unité
extérieure et les numéros des bornes avec ceux du réservoir.
•
Le conducteur de terre doit être plus long que les autres fi ls,
comme l'illustre la fi gure de sécurité en électricité, au cas où le
cordon s'échappe du détendeur.
2. Un dispositif d'isolation doit être raccordé au câble d'alimentation.
•
Le dispositif d'isolation (déconnexion) doit avoir un intervalle
de contact minimal de 3,0 mm.
•
Raccordez le cordon d'alimentation 1 sous gaine de
polychloroprène homologué, le cordon d'alimentation 2 et
désignation type 60245 CEI 57 ou câble plus épais au bornier
et raccordez l'autre bout du cordon à un dispositif d'isolation
(déconnexion). Voir les tailles de câbles requises dans le
tableau ci-dessous.
Modèle
Cordon
Unité
d'alimentation
Réservoir
extérieure
1
UD03HE5-1 /
UD05HE5-1
2
ADC0309H3E5B
1
UD07HE5-1 /
UD09HE5-1
2
3. Pour éviter que le câble et le cordon ne soient endommagés par
les bordures coupantes, il faut les faire passer à travers une bague
(située au bas de la carte de commande) avant de les raccorder
au bornier. La bague doit être utilisée et ne doit pas être retirée.
Bornes sur l'unité extérieure
Couleur des fi ls (Câbles de raccordement)
Bornes sur le réservoir
L
N
(Cordon d'alimentation)
Bornes sur les vannes d'arrêt
L
N
provenant de l'alimentation
électrique (Dispositif de
Alimentation 1
sectionnement)
2
2
Taille du câble
de connexion
2
4 x 1,5 mm
2
4 x 2,5 mm
Taille du
Dispositifs
RCD
câble
d'isolation
recommandés
30 mA, 2P,
3 x 1,5 mm
2
15/16A
type A
30 mA, 2P,
2
3 x 1,5 mm
15/16A
type AC
30 mA, 2P,
2
3 x 2,5 mm
25A
type A
30 mA, 2P,
3 x 1,5 mm
2
15/16A
type AC
1
2
3
L
N
1
2
3
1
1
Raccordement
L
N
1
1
réservoir/unité
extérieure
Alimentation 2
Bornier
*1
Câble de raccordement
Vis de borne
Couple de serrage cN•m {kgf•cm}
M4
M5
* 1 - Le fi l de terre doit être plus long que les autres câbles pour des raisons de
sécurité.
SPÉCIFICATIONS POUR LE DÉNUDAGE ET LE
RACCORDEMENT DES FILS
Dénudage des fi ls
Pas de brin à l'écart
lors de l'insertion
Conducteur
Conducteur
inséré totalement
inséré trop loin
ACCEPTABLE
INTERDIT
CONDITIONS DE RACCORDEMENT
Pour réservoir avec UD03HE5-1/UD05HE5-1
•
L'alimentation électrique 1 de l'équipement est conforme à la norme
CEI/EN 61000-3-2.
•
L'alimentation électrique 1 de l'équipement est conforme à la
norme CEI/EN 61000-3-3 et peut être raccordée au réseau de
distribution existant.
•
L'alimentation électrique 2 de l'équipement est conforme à la norme
CEI/EN 61000-3-2.
•
L'alimentation électrique 2 de l'équipement est conforme à la
norme CEI/EN 61000-3-11 et doit être raccordée à un réseau de
distribution adapté, dont l'impédance admissible maximale est de
Z
= 0,445 ohm () au point d'interface. Contactez l'opérateur
max
du réseau de distribution pour vous assurer que l'alimentation
électrique 2 est raccordée à un réseau de distribution de cette
impédance ou moins.
Pour réservoir avec UD07HE5-1/UD09HE5-1
•
L'alimentation électrique 1 de cet équipement est conforme
à la norme CEI 61000-3-12, à condition que la puissance de
court-circuit S
soit supérieure ou égale à 400,00kW au point
sc
d'interface entre l'alimentation fournie par l'utilisateur et le réseau
public. Il est de la responsabilité de l'installateur ou de l'utilisateur
de l'équipement de s'assurer, en consultant si nécessaire
l'opérateur du réseau de distribution, que l'équipement est
connecté à une alimentation électrique dont la puissance de
court-circuit S
est supérieure ou égale à 400,00kW.
sc
•
L'alimentation électrique 1 de l'équipement est conforme à la
norme CEI/EN 61000-3-11 doit être raccordée à un réseau de
distribution adapté, d'une capacité de courant de service de
100A par phase. Contactez l'opérateur du réseau de distribution
pour vous assurer que la capacité du courant de service au point
d'interface est suffi sante pour l'installation de l'équipement.
•
L'alimentation électrique 2 de l'équipement est conforme à la norme
CEI/EN 61000-3-2.
•
L'alimentation électrique 2 de l'équipement est conforme à la
norme CEI/EN 61000-3-11 et doit être raccordée à un réseau de
distribution adapté, dont l'impédance admissible maximale est de
Z
= 0,445 ohm () au point d'interface. Contactez l'opérateur
max
du réseau de distribution pour vous assurer que l'alimentation
électrique 2 est raccordée à un réseau de distribution de cette
impédance ou moins.
RCCB/ELCB
*1
Détendeur
Bague
Câble d'alimentation
157~196 {16~20}
196~245 {20~25)
Bornier de
raccordement
intérieur/extérieur
5mm ou plus
(intervalle entre les câbles)
Conducteur pas
totalement inséré
INTERDIT
35
