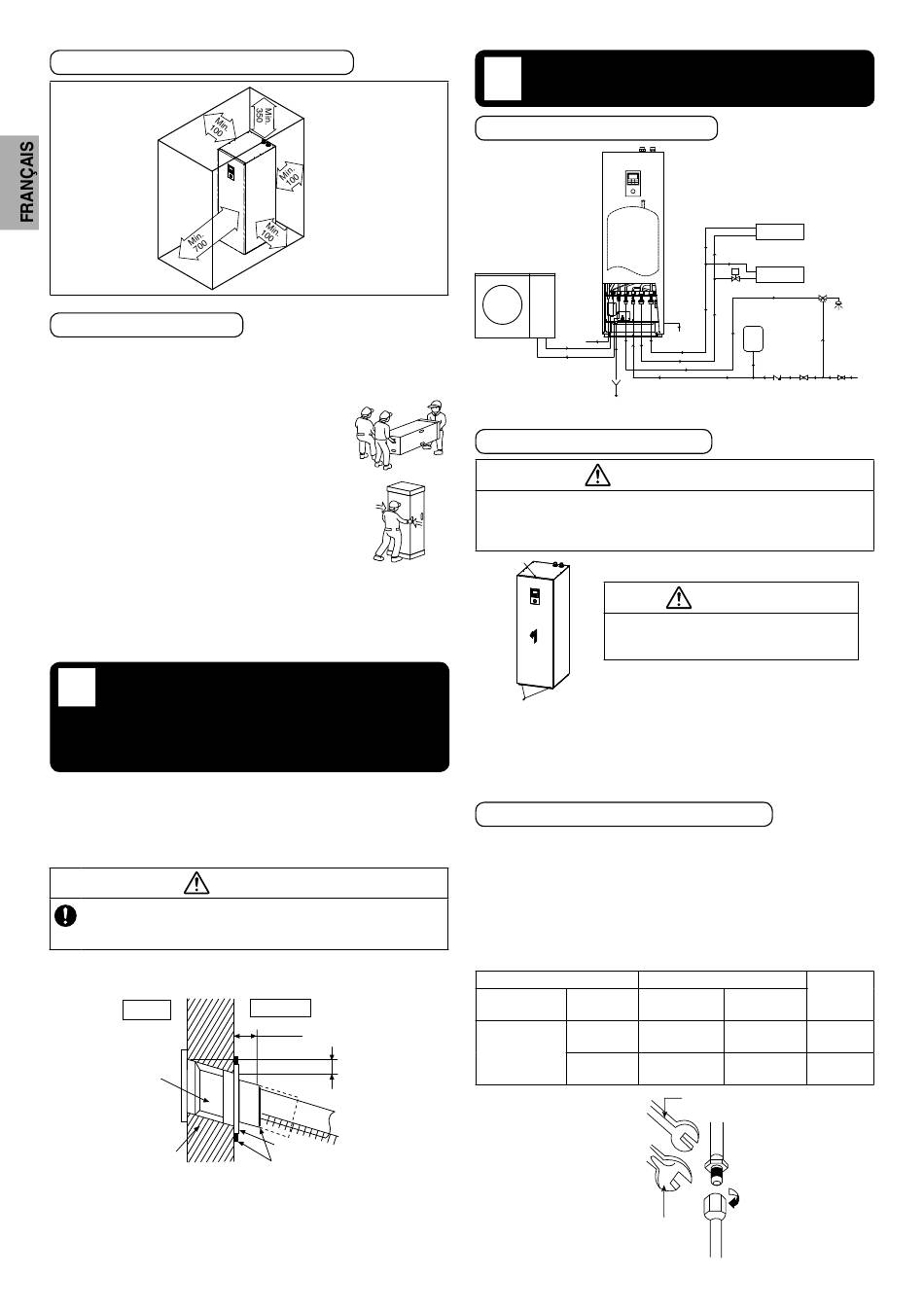

Dégagement nécessaire pour l'installation
(Unité : mm)
Transport et manutention
•
Pendant le transport, prenez des précautions pour que l'unité ne
soit pas endommagée par un impact.
•
Ne retirez l'emballage que lorsqu'elle a atteint le site d'installation
souhaité.
•
Il peut être nécessaire de prévoir au moins
trois personnes pour effectuer l'installation.
Porté par une seule personne, le réservoir peut
être source de blessures à cause de son poids.
•
Le réservoir peut être transporté soit à la
verticale, soit à l'horizontale.
- S'il est transporté à l'horizontale,
veillez à ce que la partie frontale de
l'emballage (marquée « FRONT »)
se trouve face vers le haut.
- S'il est transporté à la verticale,
utilisez les prises manuelles
situées sur les côtés pour le faire
glisser et le déplacer jusqu'au site souhaité.
•
Si le réservoir est installé sur une surface inégale, fi xez le pied
réglable 1 .
PERÇAGE D'UN TROU DANS
2
LE MUR ET INSTALLATION
D'UNE GAINE DE
TUYAUTERIE
1. Faites un trou de Ø70 mm.
2. Insérez la gaine de tuyauterie dans le trou.
3. Fixez la douille à la gaine.
4. Coupez la gaine de manière à ce qu'elle dépasse d'environ 15 mm
du mur.
Si le mur est creux, veuillez garnir la tuyauterie d'une gaine afi n
d'éviter que des souris ne grignotent le câble de raccordement.
5. Terminez l'opération en scellant la gaine à l'aide de mastic ou
pâte à mater.
Intérieur
Gaine pour
tuyauterie
Trou de ø70 mm
32
Prise
Prise au niveau de
la partie fl échée
pour glisser et
déplacer
ATTENTION
Mur
Extérieur
15 mm
Env. 5 - 7 mm
Bague pour tuyauteries
Mastic ou pâte à mater
INSTALLATION DE LA
3
TUYAUTERIE
Installation de tuyauterie typique
Unité extérieure de
pompe à chaleur
air-eau
Vidange de
la soupape
de
surpression
Vidange du
réservoir d'eau
Distributeur
Accès aux composants internes
La présente section s'adresse à un électricien et à un plombier
agréés. Tout travail derrière la plaque avant sécurisée par des vis
Prise
doit être réalisé sous la supervision d'un entrepreneur, d'un ingénieur
d'installation ou d'un réparateur qualifi é.
Crochet
2 x (vis)
Ouvrir et fermer la plaque avant f
1. Retirez les 2 vis de montage de la plaque avant inférieure f.
2. Faites-la coulisser vers le haut pour sortir le crochet de la plaque avant
inférieure f.
3. Suivez les étapes 1 à 2 ci-dessus dans le sens inverse pour la fermer.
Installation de la tuyauterie de réfrigérant
Le réservoir est conçu pour être combiné à l'unité extérieure de
pompe à chaleur air-eau Panasonic. Si une unité extérieure d'un autre
fabricant est utilisée en combinaison avec le réservoir Panasonic, le
fonctionnement optimal et la fi abilité du système ne sont pas garantis.
Dans un tel cas, la garantie sera nulle.
1. Raccordez le réservoir à l'unité extérieure de pompe à chaleur air-
eau avec la tuyauterie de taille adéquate. Utilisez un adaptateur
réducteur 2 pour le raccordement de la tuyauterie de gaz
réfrigérant k aux unités extérieures UD03HE5-1 et UD05HE5-1.
Modèle
Unité
Réservoir
extérieure
UD03HE5-1 /
UD05HE5-1
ADC0309H3E5B
UD07HE5-1 /
UD09HE5-1
Bobine du ventilateur
de l'unité
Radiateur/ Plancher
chauffant
Vanne 2 voies
Vase
d'expansion
Eau de
vidange
Clapet
anti-retour
AVERTISSEMENT
ATTENTION
Ouvrez et fermez la plaque avant avec
précaution. La plaque avant inférieure est
lourde et peut vous blesser les doigts.
Taille de la tuyauterie (Couple)
Gaz
Liquide
ø12,7mm (1/2")
ø6,35mm (1/4")
[55 N•m]
[18 N•m]
ø15,88mm (5/8")
ø6,35mm (1/4")
[65 N•m]
[18 N•m]
Clé
Clé dynamométrique
Robinet
Robinet/
Douche
Alimentation
en eau
principale
Robinet
Détendeur
d'arrêt
Utilisez
l'adaptateur
réducteur 2
Oui
Non
