Domocontrol 122
Commande téléphonique
à assistance vocale
Guide d'installation
Caractéristiques techniques
• Alimentation : 230 V +10% -15% 50/60 Hz
• Consommation :
• Contacts : 3 inverseurs libres de potentiel 5A 250 V AC
• Raccordement : par bornes à cage 4mm
• Température de fonctionnement :
• Température de stockage :
• Humidité relative :
Encombrement
Fixation
« Equipement pour ligne analogique »
Déclaration de conformité :
Nous, Flash SAS, 33 rue Saint Nicolas 67704 Saverne
Cedex, déclarons sous notre seule responsabilité que les
produits de la présente notice satisfont à toutes les exi-
gences essentielles liées à la Directive R&TTE 1999/5/CE
de mars 1999.
Le responsable qualité BA Controls / 01-01

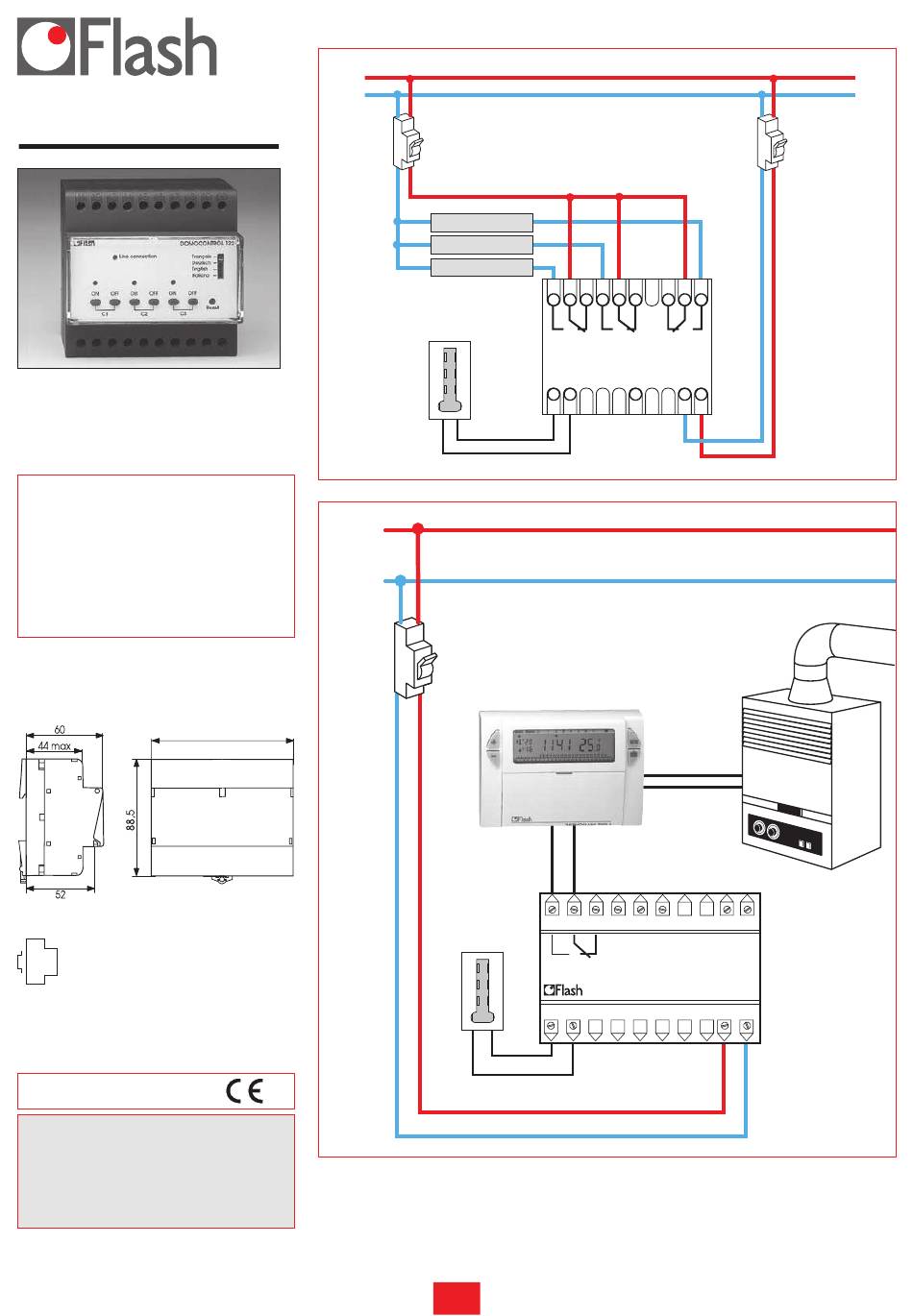

Schémas d'installation
L
N
L
20 mA maxi
N
2 maxi
–10°C à +50°C
–20°C à +60°C
90% à 20°C
90
Commande à distance par téléphone du chauffage
Le ThermoFLASH DIGI 2 gère les températures «confort et réduite».
Le DOMOCONTROL 122, en fermant un contact du THERMOFLASH DIGI 2, permet
à l'installation de passer du mode programmation au mode hors-gel (+ 6°C).
UTI L IS ATIO N
UTI L IS ATIO N
UTI L IS ATIO N
11 12 13 14 15 16 17 18 19 20
C1
1 2 3 4 5 6 7 8 9 10
1 3
11 12 13 14 15 16 17 18 19 20
DOMOCONTROL 122
1
2 3
1 3
2
C2 C3
4 5 6 7 8 9 10
