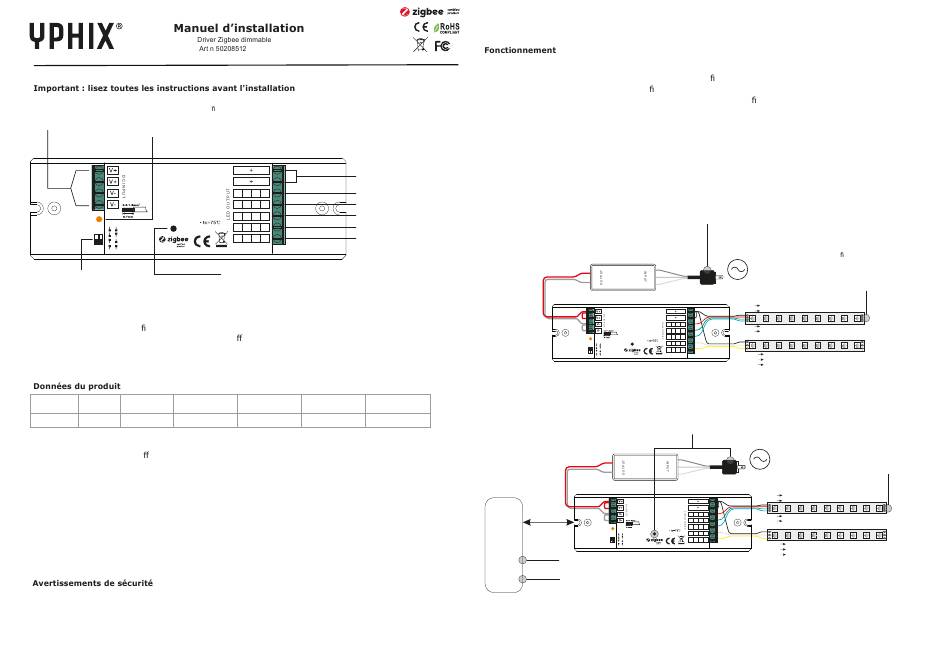

ZIGBEE YPHIX Manuel D'installation

Introduction aux fonctions
Indicateur LED, reste xe lors de la mise sous tension du contrôleur,
s'éteint après l'ajout à un concentrateur zigbee, indique (même état
Entrée d'alimentation 12-24VDC que la charge connectée) lors de la programmation du contrôleur
(couplage réseau, lien tactile, réinitialisation d'usine)
Zi g B ee L ED Co n t r o l l er
Input Voltage DC 12-24V
Output Current 4A/CH
Max Power 48-96W/CH
Ta:-20℃-+50℃
1 2
Prog.
DIM
ON
CCT
RGBW
1 2
RGB+CCT
Commutateur à cadran pour la sélection du
mode de l'appareil, les modes DIM, CCT,
RGBW et RGB + CCT 4 sont disponibles, le
mode par défaut est le mode RGB + CCT
1) En mode RGBW, le canal W ne peut être activé que par une commande de contrôle de la température de
couleur (RGBW sera identi é comme RGB + CCT par zigbee). Le contrôle de la température des couleurs
mélangera les canaux RVB en blanc à 1 canal, puis e ectuera le réglage des couleurs avec le 4ème canal
blanc. Une fois allumé, la luminosité du canal blanc sera contrôlée avec les canaux RVB.
2) En mode RVB + CCT, les canaux RVB et les canaux blancs réglables sont contrôlés séparément, ils ne peuvent
pas être allumés et contrôlés en même temps.
Tension Courant de Puissance
Remarques
d'entrée sortie maximale
DC 12-24V Courant continu
4A/CH 48-96W/CH
• Contrôleur LED Zigbee universel 4 en 1 basé sur le dernier protocole ZigBee 3.0
• 4 modes de périphérique di érents DIM, CCT, RGBW et RGB + CCT en 1 contrôleur, et sélectionnable par
commutateur à cadran
• Permet de contrôler ON / OFF, l'intensité lumineuse, la température de couleur , Couleur RVB des lumières LED
connectées
• Peut se coupler directement à une télécommande ZigBee compatible via Touchlink
• Prend en charge le réseau zigbee auto-formé sans coordinateur
• Prend en charge le mode de recherche et de liaison pour lier une télécommande ZigBee
• Prend en charge zigbee green power et peut lier max. 20 télécommandes green Zigbee
• Compatible avec les produits de passerelle ou de hub Zigbee universels
• Compatible avec les télécommandes Zigbee universelles
• Degré d'étanchéité : IP20
N'installez PAS l'appareil sous tension.
• N'UTILISEZ PAS les commutateurs à cadran pour la sélection du mode de l'appareil lorsque l'appareil
est sous tension.
• N'exposez PAS l'appareil à l'humidité.
YPHIX
Keizer Karelplein 32
6511 NH Nijmegen
The Netherlands
Sortie d'anode commune (+)
CH1 : sortie R / R / WW / 1 (-)
1- WW- R- R-
CH2 : sortie G / G / CW / 2 (-)
2- CW- G- G-
CH3 : sortie B / B / WW / 3 (-)
3- WW- B- B-
CH 4: sortie WW / W / CW / 4 (-)
4- CW- W- WW-
CH5 : sortie CW / NC / NC / 5 (-)
5- NC NC CW-
NC = Pas de connexion
Touche de programme : appuyez
brièvement pour allumer / éteindre
l'appareil, maintenez enfoncé pour
augmenter / diminuer l'intensité lumineuse
Température
Max. Température
Taille (LxWxH)
ambiante du boîtier
20° ~ + 50° 75°
145x46.5x16mm
1. Faites correctement le câblage conformément au schéma de connexion, veuillez éteindre et rallumer
l'appareil une fois qu'un mode d'appareil est sélectionné a n que le mode sélectionné puisse être activé.
2. Cet appareil ZigBee est un récepteur sans l qui communique avec une variété de systèmes compatibles
ZigBee. Ce récepteur reçoit et est contrôlé par des signaux radio sans l provenant du système ZigBee
compatible.
3. Couplage du réseau Zigbee via le coordinateur ou le hub (ajouté à un réseau Zigbee)
Étape 1 : supprimez l'appareil du réseau zigbee précédent s'il a déjà été ajouté, sinon le jumelage échouera.
Veuillez-vous référer à la partie "Réinitialisation manuelle de l'usine".
Étape 2 : À partir de votre contrôleur ZigBee ou de votre interface concentrateur, choisissez d'ajouter un
dispositif d'éclairage et passez en mode d'appairage comme indiqué par le contrôleur.
Étape 3 : rallumez l'appareil pour le mettre en mode de couplage réseau (le voyant connecté clignote deux fois
lentement), le mode de couplage réseau dure 15 s (entre en mode lien tactile après 15 s), une fois le délai
d'expiration, répétez cette étape.
L
V+
12V/24V
N
CV PSU
V-
G
Max. 20A input
Zi g B ee L ED Co n t r o l l er
Input Voltage DC 12-24V
Output Current 4A/CH
Max Power 48-96W/CH
Ta:-20℃-+50℃
1 2
Prog.
DIM
ON
CCT
RGBW
1 2 RGB+CCT
4. TouchLink vers une télécommande Zigbee
Étape 1 :
Méthode 1: Appuyez brièvement sur le bouton «Prog» (ou rallumez l'appareil) 4 fois pour démarrer la mise en
service Touchlink (dure 180S) immédiatement en toutes circonstances, une fois le temps mort, répétez cette
étape.
Méthode 2 : rallumez l'appareil, la mise en service de Touchlink commencera après 15 s s'il n'est pas ajouté à un
réseau zigbee, délai d'expiration 165 s. Ou commencez immédiatement s'il est déjà ajouté à un réseau, délai
d'expiration 180S. Une fois le délai écoulé, répétez l'étape.
V+
12V/24V
CV PSU
V-
Max. 20A input
Zi g B ee L ED Co n t r o l l er
< 10cm
Input Voltage DC 12-24V
Output Current 4A/CH
Max Power 48-96W/CH
Ta:-20℃-+50℃
Zigbee 1 2
Prog.
DIM
ON
CCT
Remote
RGBW
1 2 RGB+CCT
Étape 2 : Approchez la télécommande ou l'écran tactile à moins de 10 cm du dispositif d'éclairage.
Étape 3 : Réglez la télécommande ou l'écran tactile en mise en service Touchlink, veuillez-vous
reporter au manuel de la télécommande ou de l'écran tactile correspondant pour savoir comment.
Remarque :
1) Directement TouchLink (tous deux non ajoutés à un réseau ZigBee), chaque appareil peut se connecter avec
1 télécommande.
2) TouchLink après avoir ajouté les deux à un réseau ZigBee, chaque appareil peut se connecter avec max. 30
télécommandes.
3) Pour Hue Bridge et Amazon Echo Plus, ajoutez d'abord la télécommande et l'appareil au réseau, puis
TouchLink.
4) Après TouchLink, l'appareil peut être contrôlé par les télécommandes liées.
Étape 4 : L'éclairage connecté clignotera 5
fois, puis restera xe, puis l'appareil
apparaîtra dans le menu de votre contrôleur
