Sommaire des Matières pour ersa I-con

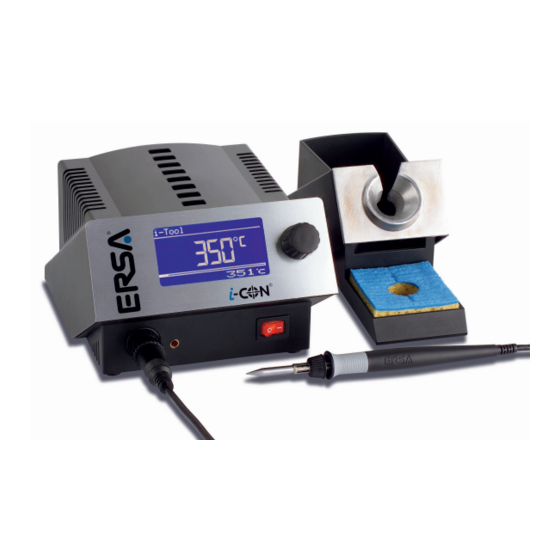

- Page 1 Mode d‘emploi simplifié Poste de soudure ERSA...
-
Page 2: Table Des Matières
3. Description fonctionnelle ....................6 Utilisation ....................... 6 Sélection de la langue .................... 7 Réglage de la température ..................8 Soudure ......................... 8 4. Les modes de service de l‘I-CON ................. 9 Mode de travail ...................... 9 Le mode de paramétrage ..................9 4.3 Mode de configuration ..................10 Contraste ......................11 5. Modification des paramètres .................. -
Page 3: Introduction
Mode d‘emploi simplifié Introduction Ce mode d‘emploi simplifié vous permettra une recherche d‘informations rapide lors de votre travail avec l‘I-CON. Il ne remplace pas les instructions de service que vous avez reçues avec le CD du produit. Veuillez, pour cette raison, lire les instructions de service avant d‘utili- ser l‘appareil pour la première fois. Veuillez respecter en particulier les consignes de sécurité... -
Page 4: Mise En Service
Placez le poste de soudure dans un lieu sec et sur une surface plane, mettez le repose fer à du poste. ■ Vérifiez, avant le branchement, si la tension de réseau concorde avec la valeur indiquée sur la plaque signalétique. ■ Vérifier la bonne tenue de la panne du fer à souder. ■ Connectez la station de soudage à la prise secteur. ■ Humidifiez l‘éponge en viscose avec de l‘eau adoucie. I-CON / 4 3BA00167 • 31.01.008 • Rev. 3... - Page 5 Reliez le cordon d‘alimentation avec le poste de soudure et la prise de secteur d. ■ Mettre la station de soudage sous tension e. Attention ! Danger de brûlure ! Les outils à souder raccordés sont chauffés dès la mise en marche ! I-CON / 5 3BA00167 • 31.01.008 • Rev. 3...
-
Page 6: Description Fonctionnelle
L‘ i-OP dispose en plus d‘une fonction de touche à pression. Grâce à cette fonction (en appuyant), les paramètres sélectionnés et les valeurs peuvent être confirmées et être effectives pour le poste. La représentation de tous les paramétrages et va- leurs de mesure se fait sous forme de texte clair dans une fenêtre d‘affichage bien compréhensible qui sera désignée ci-après simplement par „Display“. I-CON / 6 3BA00167 • 31.01.008 • Rev. 3... -
Page 7: Sélection De La Langue
Mettre la station de soudage hors tension ■ Appuyez et tenez l‘i-OP ■ Mettre à nouveau la station de soudage sous tension ■ Tenez l‘i-OP jusqu‘à entendre un signal et ensuite relâchez-le. ♪ I-CON / 7 3BA00167 • 31.01.008 • Rev. 3... -
Page 8: Réglage De La Température
Appuyer sur l‘i-OP pour valider le réglage. 3.4 Soudure ■ Effectuez une soudure d‘essai. Si vous n‘êtes pas satisfait du résultat, vous pouvez adapter les para- mètres à vos exigences. Veuillez lire pour cela les sections suivantes. I-CON / 8 3BA00167 • 31.01.008 • Rev. 3... -
Page 9: Les Modes De Service De L'i-Con
Les modes de service de l‘I-CON 4.1 Mode de travail Après l‘enclenchement du poste, un dialogue s‘affiche pendant env. secondes. Il indique la désignation du poste a et la version de logiciel b de l‘i-CON. Ensuite, le poste passe automatiquement au mode de travail. 4.2 Le mode de paramétrage Vous pouvez activer le mode de paramétrage pour l‘outil de soudage actif en ap-... -
Page 10: Mode De Configuration
Mode d‘emploi simplifié 4.3 Mode de configuration Vous pouvez passer en mode de configuration en appuyant 5 secondes sur l‘i-OP lors de la mise en marche de l‘I-CON. ♪! En tournant et appuyant, vous pouvez configurer le poste ou remplacer les réglages par défaut. ♪! 0,5 s I-CON / 10 3BA00167 • 31.01.008 • Rev. 3... -
Page 11: Contraste
OP. Le mode de contraste est activé. ♪! 0,5 s Le buzzer signale par un son que le mode de contraste est actif. ■ Sélectionnez le contraste désiré en tournant l‘i-OP. ■ Confirmez votre entrée en appuyant sur l‘i-OP. I-CON / 11 3BA00167 • 31.01.008 • Rev. 3... - Page 12 Mode d‘emploi simplifié mode de travail Recev/Envov Contraste Configuration Parametres I-CON / 1 3BA00167 • 31.01.008 • Rev. 3...
-
Page 13: Modification Des Paramètres
Activez le curseur en appuyant sur l‘i-OP, vous le désactivez en ap- puyant à nouveau. Quand le curseur est activé, vous pouvez modifier les valeurs du paramètre en tournant l‘i-OP. En appuyant deux fois sur l‘i-OP, vous pouvez appeler ou quitter le mode de configuration. I-CON / 13 3BA00167 • 31.01.008 • Rev. 3... -
Page 14: Traitement Des Erreurs
6.2 Messages d‘erreur L‘I-CON réalise automatiquement un diagnostic d‘erreur. Le résultat du diagnostic est sorti comme code d‘erreur : Un pictogramme en forme de triangle a apparaît à l‘écran du poste de soudure. Le code d‘erreur b est un nombre compris entre et 99. -
Page 15: I-Tool
Mode d‘emploi simplifié i-Tool 7.1 Changement de panne à chaude 72°F 40°C I-CON / 15 3BA00167 • 31.01.008 • Rev. 3... -
Page 16: Changement De Panne À Froid
Mode d‘emploi simplifié 7.2 Changement de panne à froid 72°F 40°C I-CON / 16 3BA00167 • 31.01.008 • Rev. 3... -
Page 17: Garantie
Veuillez ajouter le bon d‘achat et la description des défauts à votre envoi. ERSA a édité ces instructions de service avec les plus grands soins. Cependant, aucune garantie ne peut être prise en relation avec le contenu, l‘intégrité et la quali- té...
