ARGUS

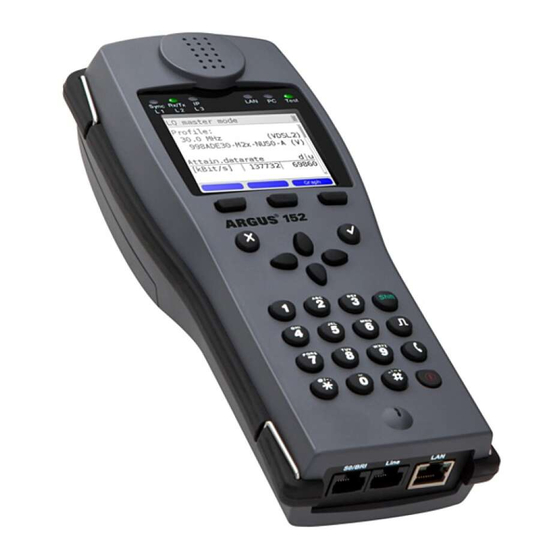

ARGUS 152
Mode d'emploi
Version : 1.40 / FR
Note importante :
Un kit de base ARGUS comprend au moins une interface DSL (ADSL ou VDSL), incluant
un certain nombre de fonctions et de tests. Toutes les autres interfaces et fonctions sont
optionnelles (voir fiche technique). Selon la fourniture, certaines options des menus peu-
vent donc être masquées.
1
ARGUS 152

Publicité

Table des Matières
loading

Sommaire des Matières pour Argus 152

  • Page 1 Version : 1.40 / FR Note importante : Un kit de base ARGUS comprend au moins une interface DSL (ADSL ou VDSL), incluant un certain nombre de fonctions et de tests. Toutes les autres interfaces et fonctions sont optionnelles (voir fiche technique). Selon la fourniture, certaines options des menus peu- vent donc être masquées.
  • Page 2 être reproduite, dupliquée ni diffusée sous quelque forme que ce soit (impression, photo- copie, microfilm ou tout autre procédé) sans autorisation écrite. All rights are reserved. No one is permitted to reproduce or duplicate, in any form, the whole or part of this document without intec´s permission. ARGUS 152...

  • Page 3: Table Des Matières

    Profil ....................23 Couche physique ................25 Utilisation sur accès xDSL ...............26 Configuration de l’interface xDSL ...........27 ARGUS en mode d'accès xTU-R .............28 Utilisation sur accès Ethernet ............29 Configuration de l’interface Ethernet ..........30 Lignes virtuelles (VL) ...............31 Lignes virtuelles à l’écran d’état .............31 Profils de lignes virtuelles (profils VL) ...........33...
  • Page 4 Tests sur câble Ethernet ..............81 17.1 Configuration de l’interface Ethernet ..........81 17.2 Configuration des tests sur câble Ethernet ........81 Rapports de test ................83 Configuration de l’ARGUS ...............84 19.1 Configuration de l’appareil ..............84 19.2 Sauvegarde / restauration de la configuration .......87 19.3 Retour au réglage d’usine ..............89...

  • Page 5: Consignes De Sécurité

    ATTENTION : le pack accumulateur ne doit jamais être retiré en service. Débranchez le bloc secteur de la prise de courant dès que l'ARGUS a été arrêté et n'est plus utilisé (par exemple après recharge de l'accumulateur).
  • Page 6 2005, le symbole ci-dessous : ) (DIN EN 50419). ce qui veut dire que l'ARGUS et ses accessoires ne doivent pas être éliminés avec les ordures ménagères. Pour ce qui est de la collecte des appareils usagés, veuillez vous adresser à notre Service Après-Vente....

  • Page 7: Consignes De Sécurité Et De Transport Du Pack Accumulateur

    Les contacts du pack accumulateur ont une polarité (plus ou moins) et ne doivent pas être reliés avec polarité inversée à l'ARGUS ni au chargeur. Le pack accumulateur ne doit être relié à l'ARGUS associé ou au chargeur que de la manière prévue.
  • Page 8 Avant d'utiliser le pack accumulateur, il convient de lire attentivement le mode d'emploi et les consignes de sécurité afférentes. Si des odeurs, de la rouille ou d'autres anomalies sont constatées avant la première utilisation, contactez intec GmbH pour préciser la marche à suivre. ARGUS 152...

  • Page 9: Caractéristiques Techniques Générales

    (respecter impérativement les consignes de sécurité) ou bloc secteur ARGUS de 12 V / 1,5 A Divers Sécurité de l'utilisateur de l'ARGUS contrôlée selon la norme EN 60950-1 Conformité RoHS aux termes de la directive DEEE La compatibilité électromagnétique (CEM) a été contrôlée sur la base des prescriptions indiquées dans notre déclaration de...
  • Page 10 Tension continue (DC) : +200 V max. (xDSL) Tension continue (DC) : +130 V max. (pour rtc) Tension continue (DC) : +145 V max. (pour U) S0/BRI : Tension continue (DC) : +48 V max. Mesures de tension continue : - Précision : ±2 % ARGUS 152...

  • Page 11: Mode D'emploi

     automatiquement au bout d'un délai réglable (10 minutes, par exemple)  en l'absence d'activité (voir page 90). Quand l'ARGUS est arrêté et le bloc secteur branché, l'accumulateur est automatiquement rechargé dans l'appareil (voir page 90 Utilisation du pack accumulateur).
  • Page 12 3 Mode d'emploi Touche d'annulation - L'ARGUS repasse à l'écran précédent sans tenir compte des saisies venant  d'être réalisées, telles que modification d'un paramètre de configuration - Annulation d'un test - Abandon d’affichages graphiques À la mise en marche, passage au menu principal Touches de curseur -...
  • Page 13 Actionnement de la touche de basculement : l'affectation des touches Exemple : de fonction change. L’ARGUS se commande essentiellement à l’aide des 4 touches de curseur, de la touche de validation , de la touche d’annulation , de la touche de niveau et des trois touches de fonction....

  • Page 14: Connecteurs Du Haut

    3 Mode d'emploi Connecteurs du haut Branchement du bloc secteur externe Quand le bloc secteur est branché, l'ARGUS coupe en service l'alimentation par l'accumulateur. À l'arrêt, l'ARGUS recharge automatiquement l'accumulateur (voir page 90). USB-A ou USB-A 1/2 Interface USB Host ...
  • Page 15 N'utilisez que le pack accumulateur fourni ! Notez les consignes de sécurité à la page 7. Raccordez à présent votre ARGUS arrêté au bloc secteur fourni....

  • Page 16: Mode Économie D'énergie

    Ceci permet, par exemple, d’assurer l’alimentation ininterruptible de l’horloge temps réel. Débranchez le bloc secteur de la prise de courant dès que vous arrêtez l’ARGUS pour ne plus l’utiliser (sauf pour recharger l’accumulateur).

  • Page 17: Configuration De L'accès

    (ADSL, VDSL, ...).  Le dernier accès utilisé est repéré par un à l'écran. L’ARGUS affiche en outre un aperçu de la configuration de l’accès sélectionné, voir aussi page 21. La fenêtre de l’aperçu s’ouvre au bout de 2 secondes.

  • Page 18: Assistant De Configuration D'accès

    4 Configuration de l'accès 4.1 Assistant de configuration d’accès L’ARGUS passe au menu principal « Accès ». L’accès sélectionné, VDSL dans l’exem- ple, peut alors se configurer par l’intermé- diaire de l’assistant de configuration d’accès. Les paramètres demandés par l’assistant dépendent du choix de l’interface (ADSL,...
  • Page 19 Le profil sélectionné est surligné en bleu à l'écran. Le profil par défaut est repéré par à l'écran . Une fois le profil sélectionné, l’ARGUS propose un nom d’accès en fonction du paramétrage préalablement opéré (VDSL dans l’exemple). Il est possible de saisir jusqu’à...
  • Page 20 4 Configuration de l'accès L’ARGUS affiche un récapitulatif de la configuration. Édition des paramètres <Phys. param.> physiques, voir page 28. Prise de notes. <Note> Abandon de l’assistant et enregistrement. Retour d’un pas en arrière. L’ARGUS passe de nouveau au synop- tique d’édition de l’accès sélectionné...
  • Page 21 4 Configuration de l'accès L’ARGUS passe à l’affichage d’état. Passage à l’écran d’état. <Statut> Passage au menu principal. <Menu> Démarrage de la communication <Démarrer> VDSL.. Assistant de configuration d’accès L’assistant de configuration d’accès procède à une interrogation personnalisée en fonction de l’accès ou interface choisi.

  • Page 22: Paramètres Physiques

    4 Configuration de l'accès Tri dans le synoptique des accès Afin d’avoir tout de suite à disposition les accès les plus utilisés, l’ARGUS permet de préciser l’ordre d’affichage des accès configurés. Basculement de l'affectation des touches de fonction L’accès sélectionné...

  • Page 23: Profil

    C’est là que peuvent se régler notamment les services et lignes virtu- elles. Choisissez un profil. L’ARGUS permet de configurer jusqu’à 20 profils. Sélection du profil à éditer. Le profil sélectionné est surligné en bleu à l'écran. Le profil par défaut est repéré...
  • Page 24 4 Configuration de l'accès  Configuration des paramètres de test. ARGUS 152...

  • Page 25: Couche Physique

    31  paramétrage VDSL Couche 1  Sélection de l'accès <Accès>  Accès actuel Synchronisation <Démarrer>  et touches  de fonction  voir page 28. voir page 17.  Tests pouvant s’exécuter via la couche 1. ARGUS 152...

  • Page 26: Utilisation Sur Accès Xdsl

    L'ARGUS prend en charge les modes d'accès suivants : xTU-R Mode terminal (xDSL Transceiver Unit) – voir page 28. Connexion directe de l'ARGUS à l'accès xDSL (en amont ou en aval du filtre). L'ARGUS remplace alors le modem et le PC. xTU-R Bridge Mode passerelle (xDSL Transceiver Unit Bridge)....

  • Page 27: Configuration De L'interface Xdsl

    Boîte Couche 1 (en bleu à l’écran) sélectionnée. Ouverture du paramétrage <Editer> Nota : Appel de fonctions par touches numériques / combinaisons de touches Les touches du clavier de l’ARGUS permettent d’appeler directement des fonctions / tests importants. ARGUS 152...

  • Page 28: Argus En Mode D'accès Xtu-R

    L'ARGUS se raccorde directement à l'accès VDSL (en amont ou en aval du filtre, au choix) via le câble xDSL fourni et la prise « Line » de l’ARGUS. L'ARGUS remplace dans ce cas le modem et le PC. L'ARGUS établit alors une communication VDSL et détermine tous les paramètres de communication VDSL pertinents.

  • Page 29: Utilisation Sur Accès Ethernet

    7 Utilisation sur accès Ethernet 7 Utilisation sur accès Ethernet En mode Ethernet, l'ARGUS prend en charge les types d'accès suivants : Les différents tests acquièrent des données et les enregistrent. L'utilisateur doit à cet égard répondre à ses obligations légales d'avertissement de l'abonné.

  • Page 30: Configuration De L'interface Ethernet

    La configuration de l’interface Ethernet est décrite au chapitre „4 Configuration de l'accès“ voir page 17). Nota : Appel de fonctions par touches numériques / combinaisons de touches Les touches du clavier de l’ARGUS permettent d’appeler directement les fonctions / tests importants. Nota : ...

  • Page 31: Lignes Virtuelles (Vl)

    PPP de niveau inférieur). Les lignes virtuelles permettent d’effectuer des tests sur plu- sieurs VPI/VCI ou VLAN et sur différents protocoles.  L’ARGUS offre la possibilité de créer jusqu’à 20 de ces profils VL. Dans un profil VL, les paramètres de protocole, par exemple, sont éditables. Les profils VL peuvent s’assigner à...
  • Page 32 8 Lignes virtuelles (VL) L’écran d’état se subdivise en trois niveaux pouvant se sélectionner à l’aide des touches de curseur du clavier de l’ARGUS. L’écran d’état sera décrit plus en détail en prenant l’exemple de trois affichages. Niveau 1 : couche physique (voir page 25) Configuration de la couche <Editer>...

  • Page 33: Profils De Lignes Virtuelles (Profils Vl)

    8 Lignes virtuelles (VL) Selon l’état de la couche physique, des lignes virtuelles ou des services, l’ARGUS affiche  différentes icônes à l’écran d’état.  Aucune ligne virtuelle n’a encore été assignée à ce service.  Ce service, cette VL ou cette couche physique se trouve à l’état de repos.
  • Page 34 Service Data => Profil VL 1 => Profil PPP 1 Service VoIP Service IPTV Service VoD ..    Profil 20 Service Data => Profil VL 20 => Profil PPP 20 Service VoIP Service IPTV Service VoD ..ARGUS 152...

  • Page 35: Activation D'une Ligne Virtuelle

    Ceci est indiqué par  une « coche » verte. Affichage d’informations sur <Info> le service Data (durée d’activité, par exemple) Arrêt du service Data <Arrêt> Pour les explications des services, voir page 37. Suite page suivante ARGUS 152...
  • Page 36 8 Lignes virtuelles (VL)    Affichage des tests qu’il est possible d’effectuer via le service « Data » Configuration du test <Réglage> considéré (ping IP dans l’exemple). Une description précise est donnée au chapitre des tests, voir page 38). ARGUS 152...

  • Page 37: Services

    - Traceroute - Traceroute - Download HTTP - Appel VoIP - IPTV - Video on Demand - Download FTP - Attente VoIP - Scan IPTV - Upload FTP - Test PESQ VoIP - IPTV passif - Serveur FTP ARGUS 152...

  • Page 38: Tests Ip

    Internet (Internet Service Provider ou ISP) ou avec l’adresse d’un autre ordinateur ou serveur. Pour ce faire, l'ARGUS envoie un paquet de test à une adresse IP donnée (celle de l'autre extrémité) et attend ensuite un paquet de réponse. Le paquet de réponse reçu permet de tirer des conclusions sur l'accessibilité...
  • Page 39 @, /, -, . Déplacer le curseur sur la ligne affichée. Saisie du nombre de pings envoyés par l’ARGUS à l’adresse IP. En Nb de pings cas de saisie de 0, l’ARGUS émet en continu jusqu’à l’annulation manuelle du test.
  • Page 40 Fragmentation interdite, c.-à-d. que les paquets de inactive test seront éventuellement rejetés par le réseau (ou les routeurs (l’ARGUS ne recevant pas de paquets en réponse). L’ARGUS détermine la taille maximale des paquets auto de test envoyés sur le chemin menant à l’adresse de destination (Path-MTU) et les décompose de telle...
  • Page 41 Affichage de l’état d’avancement du <Etat du test> test sans terminer le test ni lancer un autre test, voir page 55. Annulation du test L'ARGUS affiche les résultats des tests effectués jusque là et, sur demande (automatique), les enregistre. ARGUS 152...

  • Page 42: Traceroute

    10 Tests IP 10.2 Traceroute Dans le test Traceroute IP, l’ARGUS envoie des paquets de test et affiche tous les nœuds du réseau (sauts ou « hops ») et leur temps de réponse sur le chemin menant à l’adresse de destination. Ces indications permettent de localiser avec précision les retards éventuels introduits dans le réseau....

  • Page 43: Téléchargement Http (« Download »)

    Dans le téléchargement HTTP de type « download », l'ARGUS télécharge les données d'un site Web ou un fichier. L'ARGUS affiche alors le « débit net de téléchargement », les données utiles des paquets IP et, à l'issue du téléchargement HTTP, la vitesse moyenne (sur plusieurs tentatives de téléchargement)....
  • Page 44 Si l’adresse d’origine ou de destination saisie est un alias d’adresse www, l’ARGUS ne charge lors du téléchargement HTTP (« download ») « que » la page HTML. L’ARGUS n’évalue pas le code HTML, si bien qu’il n’est pas tenu compte d’un lien vers une adresse www «...

  • Page 45: Téléchargement Ftp (« Download »)

    HTTP (download). 10.5 Téléchargement FTP (« upload ») Dans le téléchargement FTP de type « upload », l’ARGUS envoie les données d’un fichier à un serveur. L’ARGUS affiche alors notamment le débit net de téléchargement, les données utiles des paquets IP et, à l'issue du test, la vitesse nette moyenne (en cas de plusieurs tentatives de téléchargement).
  • Page 46 L'ARGUS permet d'établir des communications VoIP (téléphonie DSL) via xDSL et Ethernet. Pour l'appréciation de la qualité de la parole, l'ARGUS détermine et affiche le facteur MOS/R à l'aide du flux de données RTP....
  • Page 47     Trois profils VoIP définis par l'utilisateur sont disponibles au total.      Édition du profil VoIP. <Editer>  Édition du profil sélectionné.      Édition du paramètre sélectionné ARGUS 152...
  • Page 48 12 Tests IPTV 12.1 IPTV L'ARGUS demande un flux de données à un serveur (l'ARGUS remplace alors, selon le type d'accès, la Settop-Box (STB) ou le modem et la STB) et vérifie la régularité des paquets reçus, la perte de paquets et le délai d'apparition de l'image ou de changement de chaîne.
  • Page 49            Édition du profil IPTV sélectionné.              Édition et modification du paramètre ARGUS 152...

  • Page 50: Scan Iptv

    12 Tests IPTV 12.2 Scan IPTV L'ARGUS vérifie la disponibilité d'émetteurs TV (chaînes). L'ARGUS affiche en outre le temps de changement de chaîne. Trois « profils de scan » définis par l'utilisateur peuvent être créés. Le test IPTV nécessite l'enregistrement des paramètres suivants dans le profil (en cas de communication xDSL ou Ethernet déjà...
  • Page 51    Édition du profil sélectionné.                 Édition et modification du  paramètre sélectionné         ARGUS 152...

  • Page 52: Iptv Passif

    12 Tests IPTV 12.3 IPTV passif Sans demander de canal TV, l’ARGUS reste à l’écoute de canaux TV transmis.  L’ARGUS affiche les canaux TV détectés dans une liste de mutlicasts IP ou de noms de canaux. Câble de raccordement Ligne d'accès xDSL...

  • Page 53: Vod (Video On Demand)

    12 Tests IPTV 12.4 VoD (Video on Demand) En mode VoD, l’ARGUS demande un flux de données à un serveur VoD. Selon le mode d’accès, l’ARGUS remplace la STB ou le modem et la STB.  Les services VoD sont souvent mis à disposition via RTSP, ce protocole de contrôle prenant en outre en charge des fonctions de commande.
  • Page 54 Trois profils VoD définis par l'utilisateur sont disponibles au total.          Édition du profil VoD sélectionné.            Édition et modification du paramètre sélectionné ARGUS 152...

  • Page 55: Tests Parallèles

    13 Tests parallèles 13 Tests parallèles L’ARGUS permet de tester en parallèle différents services basés sur IP (Data, VoIP, IPTV et VoD) s’appuyant sur les interfaces xDSL ou Ethernet. Les paramétrages respectifs des tests seront décrits aux chapitres qui suivent.

  • Page 56: Utilisation Sur Accès Rnis

    Raccordez le cordon fourni (BRI) à la prise « S0/BRI » ou à la prise « Line » (U) et à votre accès testé et mettez l'ARGUS en marche. Le réglage du type d’accès « RNIS » est expliqué au chapitre « Configuration de l’accès », voir page 21. L’exemple choisi utilise l’accès RNIS-BRI en mode TE automatique.

  • Page 57: Simulation Nt D'une Interface Bri

    1, la LED « Sync / L1 » clignote au-dessus de l'écran. Si la couche 1 ne peut être activée, l'ARGUS affiche « Pas de réseau ! ». En utilisation sur l'accès U, l'activation de la couche 1 peut durer jusqu'à 2,5 minutes. Dès que l'activation de la couche 1 a réussi, la LED «...
  • Page 58 14 Utilisation sur accès RNIS La LED « IP / L3 » s'allume dès que l'ARGUS a activé la couche 3. Dans le même temps, commence le test des canaux B, dont l'ARGUS affiche le résultat à l'écran. Si des erreurs apparaissent lors du test des canaux B (p.
  • Page 59 14 Utilisation sur accès RNIS  Il convient de rappeler que l'ARGUS ne détermine l'état général du bus qu'une seule fois à la mise en marche ou au premier raccordement. L'état des couches 1, 2 et 3 de la pile du protocole RNIS, en revanche, est constamment déterminé...

  • Page 60: Test De Taux D'erreurs Binaires

    à la recommandation UIT.  Durant le test, l’ARGUS compte les erreurs binaires et, à l’issue du test, calcule le taux d’erreurs binaires ainsi que d’autres paramètres conformément à l’UIT-T G.821....

  • Page 61: Paramétrage Du Bert

    RNIS avec lui-même. L’ARGUS a besoin de deux canaux B pour le test. BERT avec bouclage Un équipement assurant le bouclage (p. ex. un autre testeur de la famille ARGUS) est nécessaire à l’autre extrémité. Le test occupe un canal B.

  • Page 62: Mesure De Niveau Sur Accès Rnis

    14.4 Mesure de niveau sur accès RNIS Mesure de niveau sur accès BRI Mesure de niveau à l’autre extrémité L’ARGUS mesure le niveau du signal utile reçu et l’alimentation fantôme. La mesure est mise à jour en permanence.  ARGUS en menu principal....
  • Page 63  L’ARGUS (en mode TE) mesure le niveau d’un terminal (TE) monté en parallèle. Le comportement de l’ARGUS est dans ce cas passif. Le terminal doit avoir activé la couche 1. L’ARGUS met à jour la mesure en permanence. ...

  • Page 64: Résultat De La Mesure De Niveau

     Alimentation U  Démarrage de la mesure.  Résultat de la mesure de L’ARGUS affiche la valeur de niveau l’alimentation. La mesure est mise à jour en permanence. Terminaison de la mesure de niveau.  Passage au menu « Mesure de niveau ».

  • Page 65: Utilisation Sur Accès Rtc

    15.1 Configuration de l’interface RTC Raccordez le cordon fourni à la prise « Line » de l'ARGUS et à l'accès analogique à tester et mettez l'ARGUS en marche. Le paramétrage du type d’accès « rtc » est expliqué au chapitre «...

  • Page 66: Configuration Rtc

    Sélection du mode de numérotation  Le réglage par défaut est repéré par un à l'écran. Retour au menu de niveau supérieur sans adoption des modifications L'ARGUS continue d'utiliser la configuration par défaut.   L’ARGUS adopte par défaut le mode de numérotation ARGUS 152...

  • Page 67: Communication À L'accès Rtc

    Appel sortant L’ARGUS établit une communication avec un autre terminal. Si le terminal en question est un téléphone, le circuit de parole intégré à l’ARGUS (micro et écouteur) ou un casque permet alors de converser. ARGUS en mode d’accès terminal rtc, voir Tests unitaires page 65....

  • Page 68: Moniteur Rtc

    La fonction moniteur rtc est une possibilité d’écoute à haute impédance sans affecter l’interface. Le combiné intégré ou le casque permet ainsi d’écouter une communication sans que l’ARGUS n’émette sur cette interface ni ne l’affecte. Le paramétrage du type d’accès « Moniteur rtc » est expliqué au chapitre « Configuration de l’accès », voir page 21.

  • Page 69: Mesure De Tension Sur L'accès Rtc

    15 Utilisation sur accès RTC 15.5 Mesure de tension sur l’accès rtc L’ARGUS mesure le niveau de tension dans le cas normal et dans le cas « occupé » (ligne téléphonique).  Mesure de tension ARGUS en menu principal. ...

  • Page 70: Tests Cuivre

    16 Tests cuivre 16 Tests cuivre L’ARGUS affiche dans le menu « Accès » l’option « Tests cuivre », permettant d’examiner les propriétés physiques de la ligne. La manipulation des différentes fonctions sera brièvement présentée ci-dessous. Il n’est pas possible de donner ici des instructions aussi détaillées que d’habitude pour l’interpréta- tion des résultats.
  • Page 71 Une alternative serait aussi de faire le cal- cul avec le double de la résistivité. 372 / 2x 120 /km = 1,55 km.  L’ARGUS émet un signal sonore pour une résistance < 20  Désactivation du signal <> sonore...

  • Page 72: Mesure De Rc

    16 Tests cuivre 16.2 Mesure de RC L'ARGUS effectue une mesure de résistance (boucle) et une mesure de capacité (circuit ouvert). L'ARGUS se raccorde aux points de test via la prise « Line ». Mise en marche de l'ARGUS. ...
  • Page 73 (résistance infinie), l’ARGUS détermine la capacité.  L'ARGUS affiche la résistance. La capacité n'est pas affichée puisque, dans l'exemple, il s'agit d'une boucle. L’ARGUS détermine aussi la longueur de ligne approximative, voir schéma équivalent  page 71. Augmentation de la </km +>...

  • Page 74: Oscilloscope (Line Monitor)

    16 Tests cuivre 16.3 Oscilloscope (Line Monitor) L’oscilloscope (Line Monitor) permet à l’ARGUS d’exécuter une analyse en temps réel sur la ligne raccordée. L’oscilloscope est à haute impédance et peut se monter, par exemple, sur une liaison existante, entre modem et DSLAM. ...
  • Page 75 16 Tests cuivre Affichage d’état de l’oscilloscope L’oscilloscope permet de contrôler cer- tains états ou événements sur la ligne rac- cordée à l’ARGUS.  Dans l’exemple, on voit la liaison ADSL (Annexe B) établie entre modem et DSLAM via l’interface RNIS U....

  • Page 76: Sonde Active (Active Probe)

    16 Tests cuivre 16.4 Sonde active (Active Probe) L’« Active Probe » ARGUS est une sonde active à haute impédance permettant de se con- necter passivement à une liaison existante sans la perturber.  En dépit de la haute impédance de la sonde, de brèves ruptures de la communication peuvent néanmoins se produire au moment de la connexion.

  • Page 77: Réflectomètre (Tdr)

    L’interprétation correcte des impulsions affi- chées par l’ARGUS permet, par exemple, de détecter les dérivations, les mauvais contacts ou les courts-circuits. Pour ce faire, l’ARGUS émet une impulsion sur la ligne raccordée et affiche sa réflexion reçue en réponse....
  • Page 78 Par défaut : 100.0 m/μs (VoP en % : 66.7 %) Le choix d’éditer la vitesse de propagation en VoP ou V/2 est mémorisé. Saisie du nom du type de câble Par défaut : Type de câble 1 ARGUS 152...

  • Page 79: Démarrage Du Tdr

    Le réglage du type d’accès « Tests cuivre » est expliqué au chapitre « Configuration de l’accès », voir page 21.   ARGUS en affichage d'état. La tension continue éventuellement présente sur la ligne est affichée.   ...
  • Page 80 16 Tests cuivre  Affichage d’état TDR :  L’ARGUS affiche les sources de brouil- lages possibles sur la paire de cuivre. Dans l’exemple, on voit après  l’impulsion d’entrée (commençant à 0 m) une seconde impulsion à excursion vers le haut à...

  • Page 81: Tests Sur Câble Ethernet

    Les tests sur câble Ethernet ne peuvent s’effectuer qu’à l’interface LAN. 17.1 Configuration de l’interface Ethernet Raccordez le cordon à la prise « LAN » de l'ARGUS et mettez l'ARGUS en marche. Le paramétrage du type d’accès « Tests sur câble Ethernet » est expliqué au chapitre «...
  • Page 82 Saisie du nom du type de câble Par défaut : Type de câble 1 Port clignote Temps pendant lequel l’ARGUS maintient le port actif avant de couper la liaison. Le temps de coupure dépend du switch. Plage : 1 à 5 secondes...

  • Page 83: Rapports De Test

    18 Rapports de test 18 Rapports de test Les rapports de test enregistrés s’affichent soit à l’écran de l’ARGUS, soit sur le PC. Les rapports peuvent être envoyés au PC, où le logiciel WINplus / WINanalyse, etc. crée alors un procès-verbal de mesure détaillé....

  • Page 84: Configuration De L'appareil

    19 Configuration de l’ARGUS 19 Configuration de l’ARGUS La configuration de l’ARGUS peut se personnaliser pour répondre à des exigences particulières. Les valeurs par défaut se rétablissent à l’aide de la commande « Réglage d’usine » (voir page 89). 19.1 Configuration de l’appareil La modification d’un paramètre de l’appareil sera décrite en prenant l’exemple de la...
  • Page 85 On peut, d’autre part, régler le volume final. - Par défaut : Niveau 7 (très fort) À l’arrivée d’un appel, l’ARGUS se met à sonner au volume initial (très faible), puis augmente le volume d’un cran à chaque sonnerie, jusqu’à...
  • Page 86 Éclairage : réglage de la durée du rétro-éclairage En fonctionnement sur secteur, le rétro-éclairage reste toujours actif. En fonctionnement sur accu, l’ARGUS éteint le rétro-éclairage au bout de la durée réglée. Par défaut : extinction au bout de 30 secondes Activation d’une option logicielle Un code d’activation doit être saisi au...

  • Page 87: Sauvegarde / Restauration De La Configuration

    19 Configuration de l’ARGUS 19.2 Sauvegarde / restauration de la configuration L’ARGUS permet de sauvegarder et de restaurer au besoin la configuration (mémoire de numéros d’appel abrégés, nom d’utilisateur PPP, mot de passe PPP, adresses IP, noms de profils, services propres à l’utilisateur, infos clavier, etc.).
  • Page 88 19 Configuration de l’ARGUS Pour sauvegarder ou restaurer la configuration, saisissez le mot- clé de sécurité. Demandez-le à votre SAV ou directement à intec. La configuration est à présent sauvegardée et peut être au besoin restaurée. Restauration de la configuration Sélectionnez la restauration de la...

  • Page 89: Retour Au Réglage D'usine

    La mémoire des numéros d’appel abrégés, le nom d’utilisateur PPP, le mot de passe PPP, les adresses IP, les noms de profils, les services propres à l’utilisateur, les infos clavier et tous les résultats de tests enregistrés dans l’ARGUS sont alors effacés.

  • Page 90: Utilisation Du Pack Accumulateur

    Durant la charge, l'ARGUS affiche « Charge de l'accu » à l'écran. L'actionnement prolongé de la touche « Power » arrête l'ARGUS avant que l'accumulateur ne soit chargé. L'ARGUS reste en marche quand le pack accumulateur est complètement chargé.

  • Page 91: Charge Automatique

    20 Utilisation du pack accumulateur État L'ARGUS affiche graphiquement à l'écran le niveau momentané de charge de l'accumula- teur sous réserve que le bloc secteur soit branché. Le symbole d'un accumulateur clignote à l'écran quand l'autonomie (dépendant du mode de fonctionnement) est encore de 8 minutes environ.

  • Page 92: Mise À Jour Du Firmware

    Il est possible de télécharger gratuitement des fichiers de firmware sur Internet, à l’adresse www.argus.info/service, puis de les charger dans l’ARGUS. Pour ce faire, allez sur le site Internet www.argus.info :  Cliquez sur l’onglet « Service » (repéré ici en bleu) dans la barre de navigation.
  • Page 93 à jour, redémarre avec l’« écran de démarrage normal ». L’ARGUS ne redémarre que si l’on clique dans l’outil de mise à jour sur l’un des deux boutons « Retour à l’étape 1 » ou « Quitter » à la fin de la mise à jour.
  • Page 94 21 Mise à jour du firmware Si le non-respect de ces consignes de sécurité devait entraîner des problèmes, répétez jusqu’à trois fois la mise à jour. Toute autre tentative risque d’écraser d’autres parties défectueuses du logiciel. ARGUS 152...
