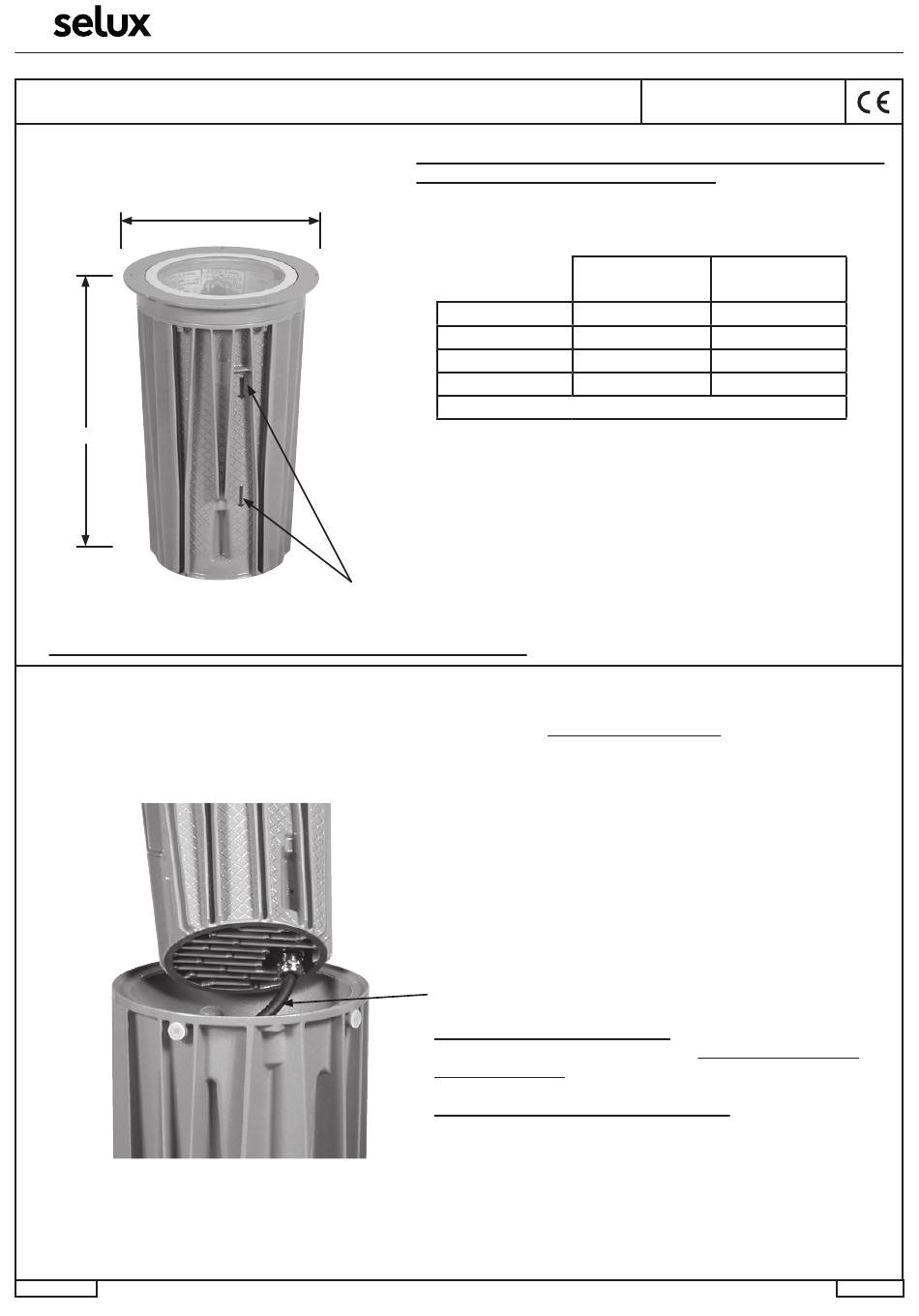

Selux Aktiengesellschaft , Motzener Str. 34 , D-12277 Berlin
ARTIKA 230
Integriertes Netzteil
Eingetragenes Patent
340 mm
Die Standardleuchte wird vorverkabelt mit 5 m Kabel geliefert.
3- Einsetzen der Leuchte und elektrischer Anschluss
- Lösen Sie die zwei M5 x 12 mm Schrauben und entfernen Sie den Deckel des Gehäuses.
- Führen Sie das Kabel durch die Abdeckung. Achten Sie darauf, dass 1m des flexiblen Kabels in dem Gehäuse
bleibt
- Positionieren Sie die Rückseite der Leuchte auf der oberen Kante des Gehäuses.
Anschlussklemme:
- verschraubt oder mit Käfigzugfederklemme – 2P+E
- 250 V min. 10 A – 2,5 mm²
CA6052
Ø 235 mm
Optische Hilfestellung für die Montage in das Gehäuse:
Einsetzen in den Bodeneinbautopf
MONTAGEANLEITUNG - ARTI/006/03
Chemikalien und Salze, die korrodierende Wirkungen haben,
dürfen nicht auf die Leuchte einwirken.
ARTIKA 230-E
ARTIKA 230-E
ARTIKA 230-FR
ARTIKA 230-FR
Netzgerät : E = elektronisch - FR = ferromagnetisch
Flexibles Kabel (HO7 RN-F 3G2,5 mm²) für den Anschluss
an das öffentliche Stromnetz.
Empfohlene Anschlussklemme muss unbedingt in einem
Kunstharzgehäuse eingebaut sein (um Wasserdichtigkeit
zu gewährleisten).
Außerdem ist für diese Anwendung der Gebrauch von
Gehäusen des Typs RAYGEL verboten.
IP67 - SK I - 40 j.
CONTACT
CLASSIC
T° < 75°
T° < 100°
20 W IM PGJ5
35 W IM G8,5
35 W IM G8,5
-
70 W IM G8,5
-
-
-
1/12
