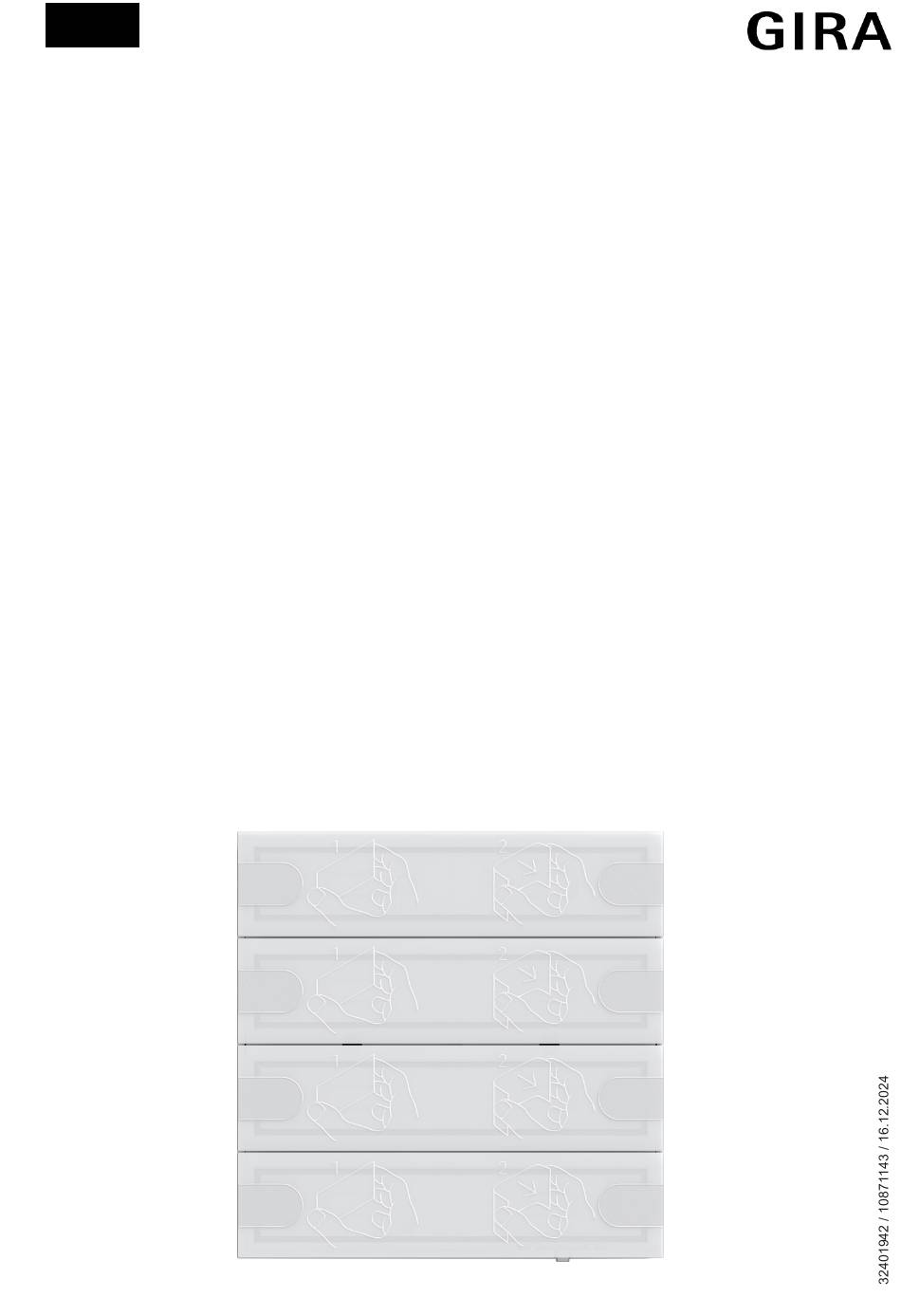

- Page 1 Mode d'emploi Tastsensor 4.95 Komfort simple N° de commande 5001 .. Tastsensor 4.95 Komfort double N° de commande 5002 .. Tastsensor 4.95 Komfort quadruple N° de commande 5004 .. Illustration du produit non contractuelle...
- Page 2 Tastsensor 4.95 Komfort Sommaire Consignes de sécurité ...................... 3 Conception de l’appareil .................... 4 Informations sur le système.................... 6 Usage conforme ....................... 6 Caractéristiques du produit.................... 7 Commande ........................ 8 Informations destinées aux électriciens spécialisés ............ 9 Montage et raccordement électrique .............. 9 Mise en service ....................
- Page 3 Tastsensor 4.95 Komfort Consignes de sécurité Le montage et le raccordement d’appareils électriques doivent être réservés à des électriciens spécialisés. Risques de blessures graves, d’incendie ou de dégâts matériels. Lire en intégralité le mode d’emploi et le respecter. Risque d’électrocution. Respecter les prescriptions et les normes en vigueur pour les circuits électriques TBTS lors de l'installation et de la pose des câbles.
- Page 4 Tastsensor 4.95 Komfort Conception de l’appareil Vue de devant Figure 1: Conception de l'appareil quadruple Bascules LED d’état Bouton supplémentaire 1...8 Affectation des boutons et des LED d'état Le bouton supplémentaire (c) est opérationnel à partir de la version de maté- riel I01 et conçu uniquement pour le système KNX.
- Page 5 Tastsensor 4.95 Komfort Borne de raccordement 32401942 10871143 16.12.2024 5 / 20...
- Page 6 La transmission de données entre les appareils Gira One est chiffrée. Cela offre une protection contre l'accès et la manipulation par des tiers. La mise en service se fait avec l'assistant de projet Gira (GPA) gratuit à partir de la version 5. Les mises à jour fonctionnelles et de sécurité gratuites sont également transférées sur les appareils Gira One avec le GPA.
- Page 7 – Entrée pour sonde externe à distance pour mesurer la température de sol – Programmation et mise en service avec l'assistant de projet Gira (GPA) à par- tir de la version 5.1 – Transmission chiffrée des données entre les appareils Gira One Fonctions de commande –...
- Page 8 Tastsensor 4.95 Komfort Commande ￭ Commutation : appuyer brièvement sur le bouton. ￭ Variation : appuyer longuement sur le bouton. Le processus de variation s'ar- rête lorsque le bouton est relâché. ￭ Actionner la protection contre le soleil : appuyer longuement sur le bouton. ￭...
- Page 9 Tastsensor 4.95 Komfort Informations destinées aux électriciens spécialisés Montage et raccordement électrique DANGER! Risque de choc électrique au contact des pièces conductrices. Un choc électrique peut entraîner la mort. Les pièces avoisinantes sous tension doivent être recouvertes. Figure 3: Montage de l’appareil Bascules Vis de fixation Bague support...
- Page 10 Tastsensor 4.95 Komfort ￭ Monter la bague support (h) dans la bonne position sur le boîtier d'appa- reillage. Respecter le marquage TOP = haut. Utiliser les vis pour boîtiers (k) fournies. ￭ Retirer les interrupteurs de mise en service à bascule de la touche sensorielle. La touche sensorielle est livrée avec un interrupteur de mise en service à...
- Page 11 Tastsensor 4.95 Komfort Mise en service L'appareil est mis en service avec l'assistant de projet Gira (GPA) à partir de la ver- sion 5.1. Durant la programmation, toutes les LED d'état sont éteintes. Une fois la pro- grammation terminée, les LED d'état effectuent leur fonction paramétrée.
- Page 12 Tastsensor 4.95 Komfort 7.2.1 Mode Safe State Le mode Safe State stoppe l'exécution du programme. Seul le logiciel système de l'appareil fonctionne encore. Les fonctions de diagnostic et la programmation de l'ap- pareil sont possibles. Activer le mode Safe State ￭...
- Page 13 Tastsensor 4.95 Komfort 7.2.2 Master Reset Le mode Master Reset rétablit les réglages de base de l'appareil (le logiciel proprié- taire est conservé). Les appareils doivent ensuite être remis en service avec le GPA. Procéder au Master Reset Condition préalable : le mode Safe State est activé. ￭...
- Page 14 Tastsensor 4.95 Komfort Montage des bascules ￭ Placer la bascule au milieu. ￭ Appuyer avec les deux pouces sur la bascule (voir figure 4). La bascule s'enclenche. L'appareil est opérationnel. Figure 4: Appuyer sur le centre de la bascule 32401942 10871143 16.12.2024 14 / 20...
- Page 15 Tastsensor 4.95 Komfort Démontage des bascules de mise en service ￭ Séparer la bascule de mise en service de la touche sensorielle en tirant des deux côtés (voir figure 5). Figure 5: Démonter l'interrupteur de mise en service à bascule 32401942 10871143 16.12.2024 15 / 20...
- Page 16 Tastsensor 4.95 Komfort Démontage des bascules ￭ Séparer la bascule de la touche sensorielle en tirant d'un côté (voir figure 6). Figure 6: Démonter la bascule 32401942 10871143 16.12.2024 16 / 20...
- Page 17 Tastsensor 4.95 Komfort Caractéristiques techniques Tension nominale DC 21 ... 32 V TBTS Courant absorbé du bus 8 ... 18 mA Type de raccordement du bus Borne de raccordement Câble de raccordement du bus EIB-Y (St)Y 2x2x0,8 Classe de protection Cote de montage (voir figure 7) Hauteur de montage 12,5 mm Profondeur de...
- Page 18 Tastsensor 4.95 Komfort Liste de paramètres Paramètres réglables via le GPA : Luminosité des LED d'état Éteinte Forte variation Variation Normal Clair Très clair La luminosité des LED d'état peut être définie ici. Avec la touche sensorielle double ou quadruple, ce réglage est valable pour toutes les LED.
- Page 19 Accessoires Les sets de bascules étiquetés individuellement sont disponibles auprès du service de marquage Gira www.beschriftung.gira.de. Jeu de bascules 1x pour Tastsensor 4.95 Réf. 5021 .. Jeu de bascules 1x personnalisable pour Tastsensor 4.95 Réf.
- Page 20 Tastsensor 4.95 Komfort Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602-191 www.gira.de info@gira.de 32401942 10871143 16.12.2024 20 / 20...
