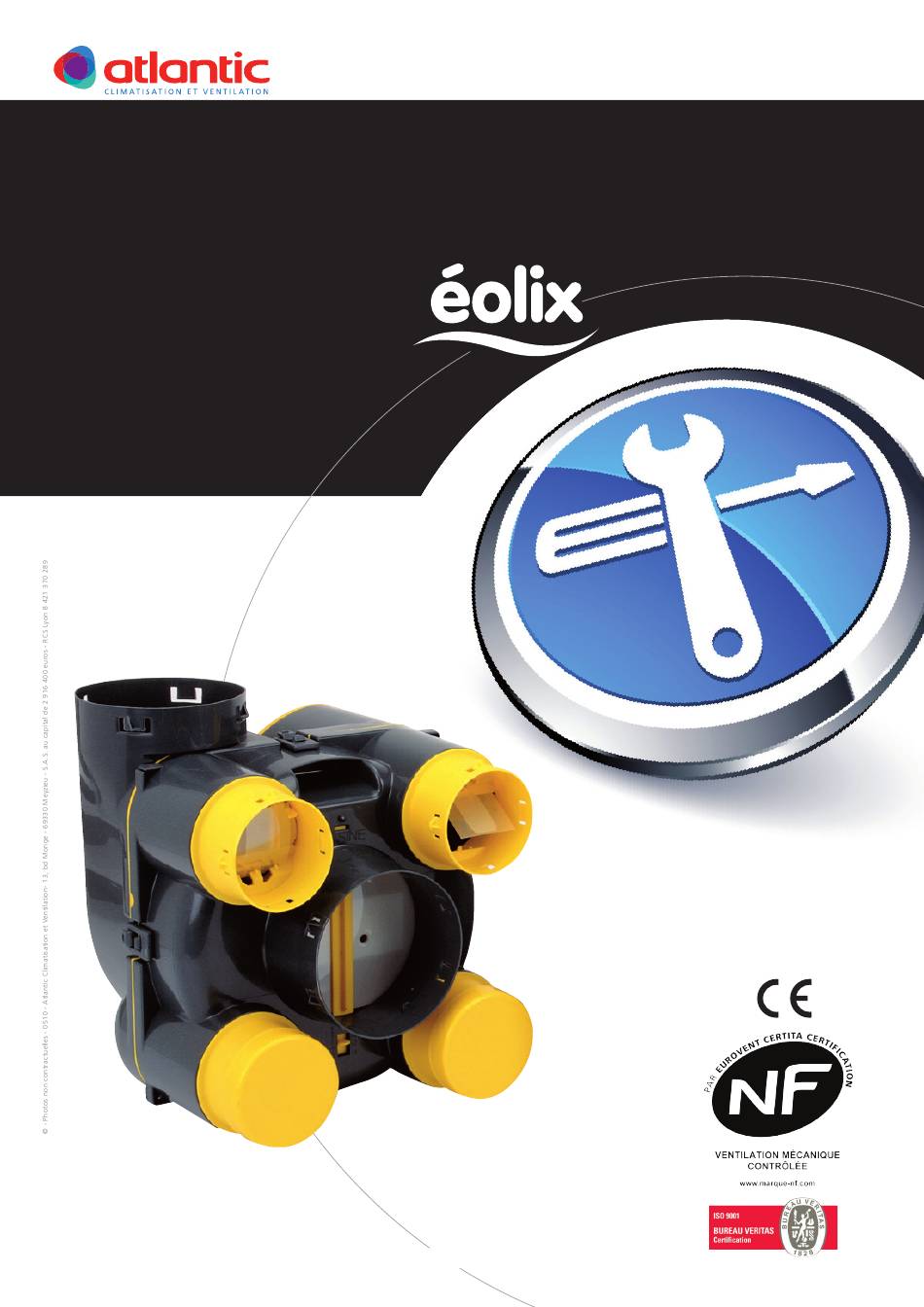

- Page 1 NOTICE DE MONTAGE Famille 4 N° 4014 Indice R Date 04/2015 AFNOR Certification - 11 rue Francis de Pressensé - 93571 Saint-Denis la Plaine cedex...
-
Page 2: Table Des Matières
SOMMAIRE 1. AVERTISSEMENTS ..........3 2. DESCRIPTION ............. 3 2.1 Généralités ........... 3 2.2 Construction / Dimensions ......3 3. INSTALLATION ..........4 3.1 Configurations d’installation ......4 3.2 Installation ............ 5 3.3 Conseils d’installation ........7 4. ANOMALIES DE FONCTIONNEMENT ....7 5. -
Page 3: Avertissements
2. DESCRIPTION 2.1. Généralités Système très compact destiné à renouveler l’air ambiant en maison individuelle, EOLIX garantit les débits réglementaires. Il est conçu pour répondre à toutes les configurations du logement et pour fonctionner dans toutes les positions. Facilité d’installation grâce à sa poignée de manutention, à son rejet en Ø 125 et à... -
Page 4: Installation
Ø 125 3. INSTALLATION 3.1. Configurations d’installation Configuration d’origine : Réglage du curseur cuisine en fonction du nombre de (appareil livré dans cette configuration) sanitaires 2 sanitaires 3 sanitaires 4 sanitaires Curseur cuisine Réglage du débit des sanitaires : Côté caisson Côté... -
Page 5: Installation
- Position : L’appareil peut fonctionner dans toutes les positions. - Pose : Procéder dans l’ordre ci-dessous : Le groupe EOLIX encore au sol, préparer les réglages en fonction de la configuration type à votre maison. - Régler le curseur cuisine dans la position choisie (voir § 2.1). - Page 6 (non démontable) en prenant soin de le recouvrir suffisamment afin d’obtenir une bonne étanchéité. Procéder à l’accrochage de groupe EOLIX. Celui-ci doit être suspendu à la charpente par les crochets prévus dans les 4 angles, ou en utilisant l’anneau situé près du rejet et les deux crochets arrières, à...
-
Page 7: Conseils D'installation
Compensation possible d’un sanitaire sur l’autre sans excéder 15 mètres. Bouches : les performances aérauliques et acoustiques du groupe EOLIX sont garanties avec les bouches suivantes : Cuisine GB 125 N ou NP Sanitaires PB 80 N ou NP Les bouches d’extraction doivent être placées uniquement dans les pièces techniques (cuisines,... -
Page 8: Entretien
- Vérifier le branchement électrique (PV et GV). de l’interrupteur. 5. ENTRETIEN Avant toutes opérations sur le groupe EOLIX, couper l’alimentation électrique, et vérifier qu’elle ne peut être rétablie accidentellement. Une fois par an : Nettoyer la turbine du ventilateur, de la manière suivante : - séparer les 2 coquilles en ouvrant les pattes de fixation avec un tournevis, enlever la platine (jaune).
