Sommaire des Matières pour Resistex VIJI DALI

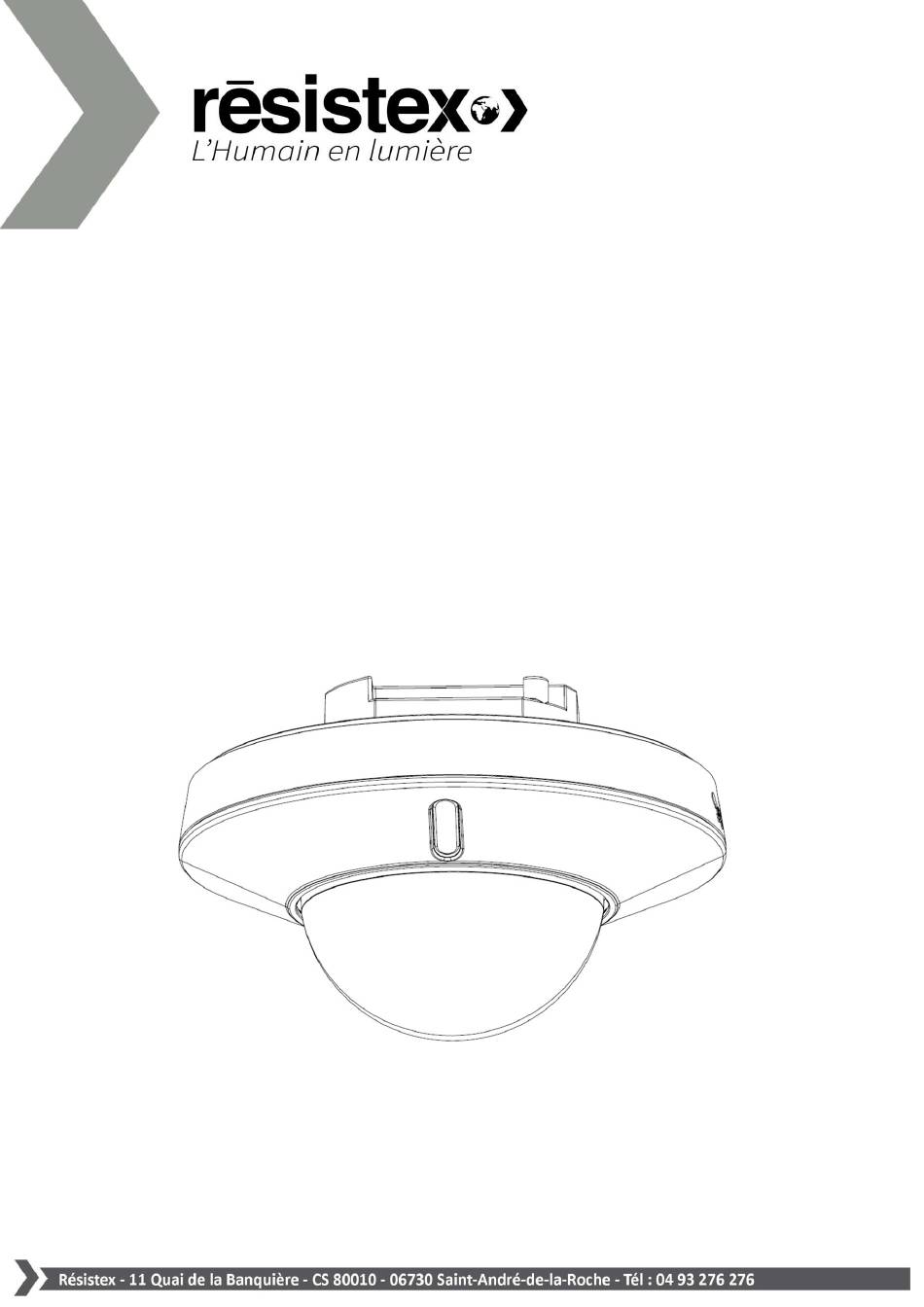

- Page 1 Notice d’utilisation de la cellule VIJI DALI 921840...
- Page 2 1.1 Câblage de la cellule...
- Page 3 1.2 Fonction et fonctionnement Bouton Fonction Réglage du bouton Ajustement du temps de Réglage de la temporisation détection avant extinction du luminaire. L’utilisateur ajuste la temporisation en fonction de ses besoins Ajustement du seuil Réglage d’environ 10lux à crépusculaire pour DALI 1. 200lux.
- Page 4 1.3 Fonction avec un seul univers DALI Pour faire fonctionner un seul univers il suffit de faire les réglages au niveau du bouton lux 1. L’utilisateur choisit le nombre de lux qu’il souhaite avoir dans la pièce. Il est possible de mettre un préavis avant extinction (choix de la temporisation + le pourcentage d’abaissement du flux) + de décider du temps de détection avant l’extinction du luminaire.
- Page 6 1.4 Fonction avec deux univers DALI Pour faire fonctionner deux univers il suffit de faire les réglages au niveau du bouton lux 1. L’utilisateur choisit le nombre de lux qu’il souhaite avoir dans la pièce. Pour activer l’univers DALI 2 il faut faire les réglages sur le bouton LUX 2.
- Page 8 1.5 Fonction BP Il est possible d’ajouter un bouton poussoir au niveau de la cellule. Pour synchroniser le BP à la cellule il faut faire un appui long quelques secondes. Tout comme la cellule, en cas de coupure de courant il faut attendre 1min afin que le BP se synchronise de nouveau à...
- Page 9 1.6 Fonction lux ambiant Procédure lux ambiant 1.2.1 Régler sur le bouton lorsque le niveau ambiant correspond à la valeur souhaitée (voir Fig A). 1.2.2 Si le bouton est à l’origine, réglé sur il faut changer de position pendant une seconde puis revenir sur le réglage (Voir Fig B).
- Page 11 2 Installation Le détecteur dispose de deux sorties DALI (Fig,A) , le CH1 est le canal « maître » en termes de mesure et de contrôle de la lumière. Le CH2 est l’esclave à CH1. Il faut en tenir compte lors de l’affectation des groupes d’éclairage aux canaux, nous vous recommandons d’attribuer les groupes d’éclairage «...
- Page 12 2.1 Sélectionnez un emplacement approprié La cellule peut être installée à une hauteur de 2 à 5m mais une hauteur de 2,50m est recommandée pour obtenir une portée de détection optimale. La plage de détection peut atteindre jusqu’à 30m de diamètre avec un angle de détection de 360°...
- Page 13 2.2 Phase de test Lors de la phase de test il est important de faire attention au sens de marche. Le détecteur est plus sensible lorsque l’on traverse son champ que lorsque l’on va directement sur lui (Fig.F). 2.2 Conseil utile pour installation Le détecteur réagit à...
- Page 14 2.3 Conseil installation spécialement pour détecteur de présence gradable DALI Le détecteur doit être placé dans une pièce où il peut mesurer simultanément la lumière naturelle et la lumière artificielle. La lumière directe sur le détecteur provenant de tout éclairage doit être évite ...
