Émetteur-récepteur HDMI KVM 4K,
HDBaseT™
Mode d'emploi
DS-55502 Rev. 2

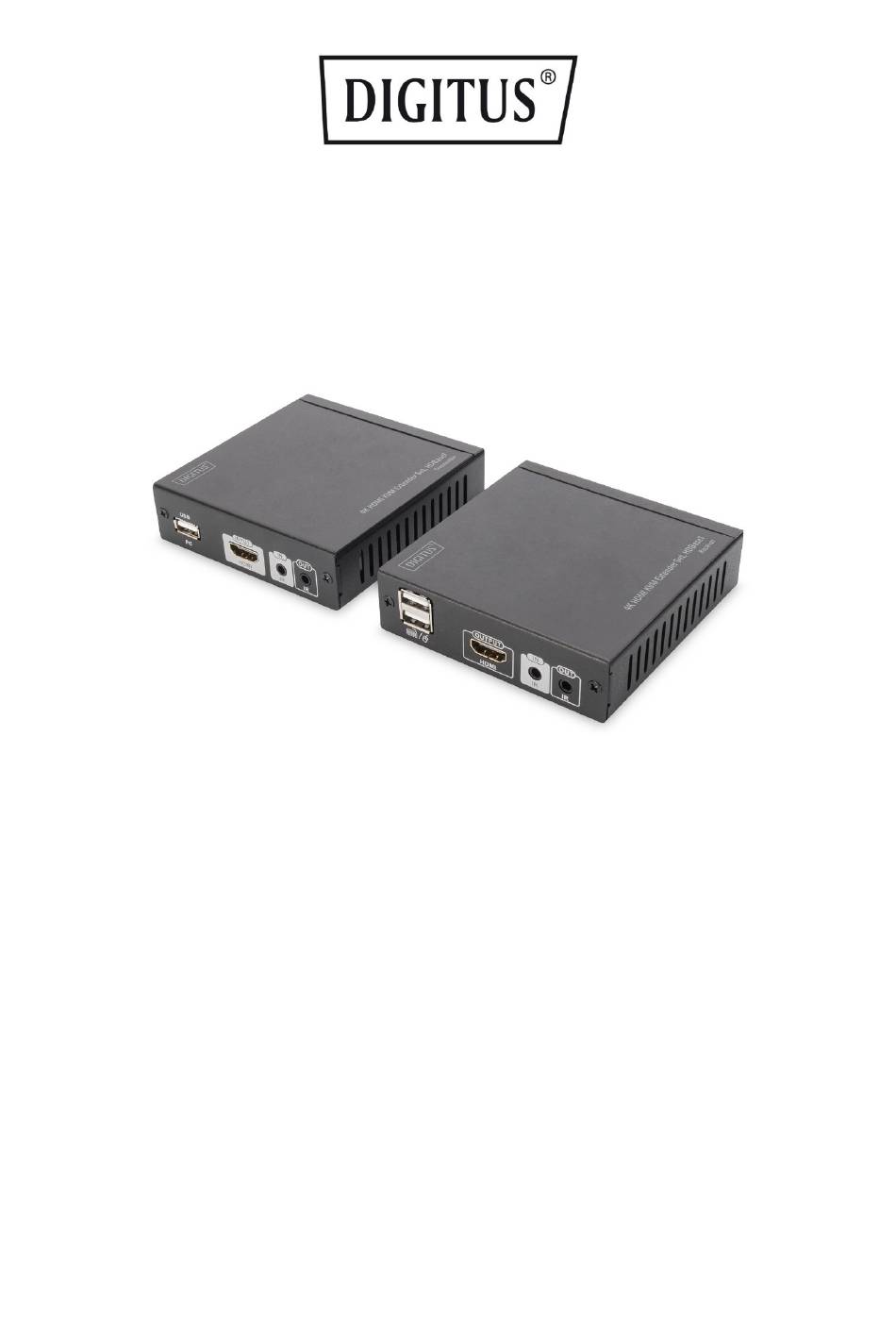

Le kit de rallonge HDMI 4K KVM Digitus comprend une unité d'émission
(emplacement local) et une unité de réception (emplacement distant). Le
signal HDMI peut être prolongé sur une distance maximale de 70 m via un
câble réseau (CAT 6, contenus vidéo Full HD). Les contenus vidéo 4K
peuvent être prolongés jusqu'à 40 m en utilisant un câble réseau CAT 6. La
résolution vidéo maximale prise en charge est d'environ 4K UHD/30 Hz.
Cela permet également l'accès facile à un ordinateur (souris et clavier) via
les ports USB de l'unité de réception et. Convient parfaitement aux
applications industrielles, commerciales et publiques. Deux unités
infrarouges bidirectionnelles (émetteur, récepteur), permettant d'utiliser la
télécommande de la source d'entrée connectée, sont également fournies.
