Mode d'emploi

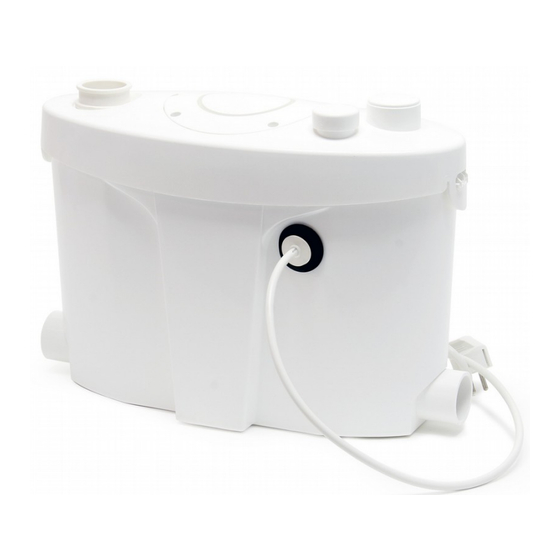

Station de relevage
62738
Illustration similaire, peut varier selon le modèle
Veuillez lire et respecter le mode d'emploi et les consignes de sécurité avant la mise en service.
Sous réserve de modifications techniques !
En raison du développement constant, les illustrations, les étapes de fonctionnement ainsi que les
données techniques peuvent varier légèrement.
Publicité
Manuels Connexes pour XPOtool 62738
Sommaire des Matières pour XPOtool 62738
- Page 1 Mode d’emploi Station de relevage 62738 Illustration similaire, peut varier selon le modèle Veuillez lire et respecter le mode d’emploi et les consignes de sécurité avant la mise en service. Sous réserve de modifications techniques ! En raison du développement constant, les illustrations, les étapes de fonctionnement ainsi que les...
- Page 2 Veuillez lire attentivement ce manuel et vous assurer de l’avoir bien compris. Conservez ce mode d’emploi dans un lieu sûr. https://www.XPOtool.com Article 62738 Page 2 The Tool Experts 2021-1...
- Page 3 Lisez tous les avertissements et instructions de sécurité. Le non-respect des consignes de sécurité et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves. Conservez tous les avis de sécurité et les instructions pour une utilisation future. https://www.XPOtool.com Article 62738 Page 3 The Tool Experts 2021-1...
- Page 4 Principaux composants № № ⌀ ⌀ Entrée pour l’eau usée d’une toilette 100 mm Sortie 23/28/32/44 mm ⌀ Entrée mm Ventilation Entrée ⌀ mm Orifice de réparation ⌀ Entrée mm (optionnel) https://www.XPOtool.com Article 62738 Page 4 The Tool Experts 2021-1...
- Page 5 Figure 1 : Dimensions Figure 2 : Pièces de rechange https://www.XPOtool.com Article 62738 Page 5 The Tool Experts 2021-1...
- Page 6 Installez un clapet anti-retour manuel supplémentaire pour la réparation (suggestion). Utilisez un filtre dans la douche et les toilettes pour empêcher que les cheveux ne pénètrent dans la machine. Figure 4 : Connexions https://www.XPOtool.com Article 62738 Page 6 The Tool Experts 2021-1...
- Page 7 Figure 5 : Entrée optionnelle pour pièces supplémentaires Figure 6 : Capuchons des entrées Couvrez les entrées lorsqu’elles ne sont pas utilisées. https://www.XPOtool.com Article 62738 Page 7 The Tool Experts 2021-1...
- Page 8 Figure 7 : Fixage Figure 8 : Sortie (clapet anti-retour) Le clapet anti-retour ne mesure que 1 à 2 cm, évitez donc de l’insérer trop profondément. https://www.XPOtool.com Article 62738 Page 8 The Tool Experts 2021-1...
- Page 9 Figure 9 : Orifice de réparation Ouvrez l’orifice de réparation supérieure. Vous pouvez facilement retirer le bloc près de la lame. Figure 10 : Hauteurs et distances de refoulement https://www.XPOtool.com Article 62738 Page 9 The Tool Experts 2021-1...
- Page 10 Figure 11 : Débit Figure 12 : Distance au mur La taille minimale de la sortie des toilettes à la paroi arrière est de 245 mm. https://www.XPOtool.com Article 62738 Page 10 The Tool Experts 2021-1...
- Page 11 Figure 13 : Raccords coudés Nous recommandons l’utilisation de deux raccords coudés à 45° au lieu d’un raccord coudé à 90°. Figures 14 et 15 : Connexion du tube de sortie https://www.XPOtool.com Article 62738 Page 11 The Tool Experts 2021-1...
- Page 12 à l’aide du collier de serrage métallique de 20 à 32 mm, en faisant attention de ne pas plier le tuyau. Un réducteur en plastique de 22 à 32 mm est fourni dans le cas où une conduite d’évacuation de 32 mm doit être installée. https://www.XPOtool.com Article 62738 Page 12 The Tool Experts 2021-1...
-
Page 13: Entretien
Débranchez l’appareil de l’alimentation électrique avant de commencer à travailler sur l’appa- reil. Aucun travail d’entretien spécial n’est requis. Cet appareil est équipé d’un filtre à charbon actif et ne nécessite pas de ventilation externe. https://www.XPOtool.com Article 62738 Page 13 The Tool Experts 2021-1... - Page 14 Avis important : Toute reproduction et toute utilisation à des fins commerciales, même partielle de ce mode d’emploi, ne sont autorisées qu’avec l’accord préalable de la société WilTec Wildanger Technik GmbH. https://www.XPOtool.com Article 62738 Page 14 The Tool Experts 2021-1...
