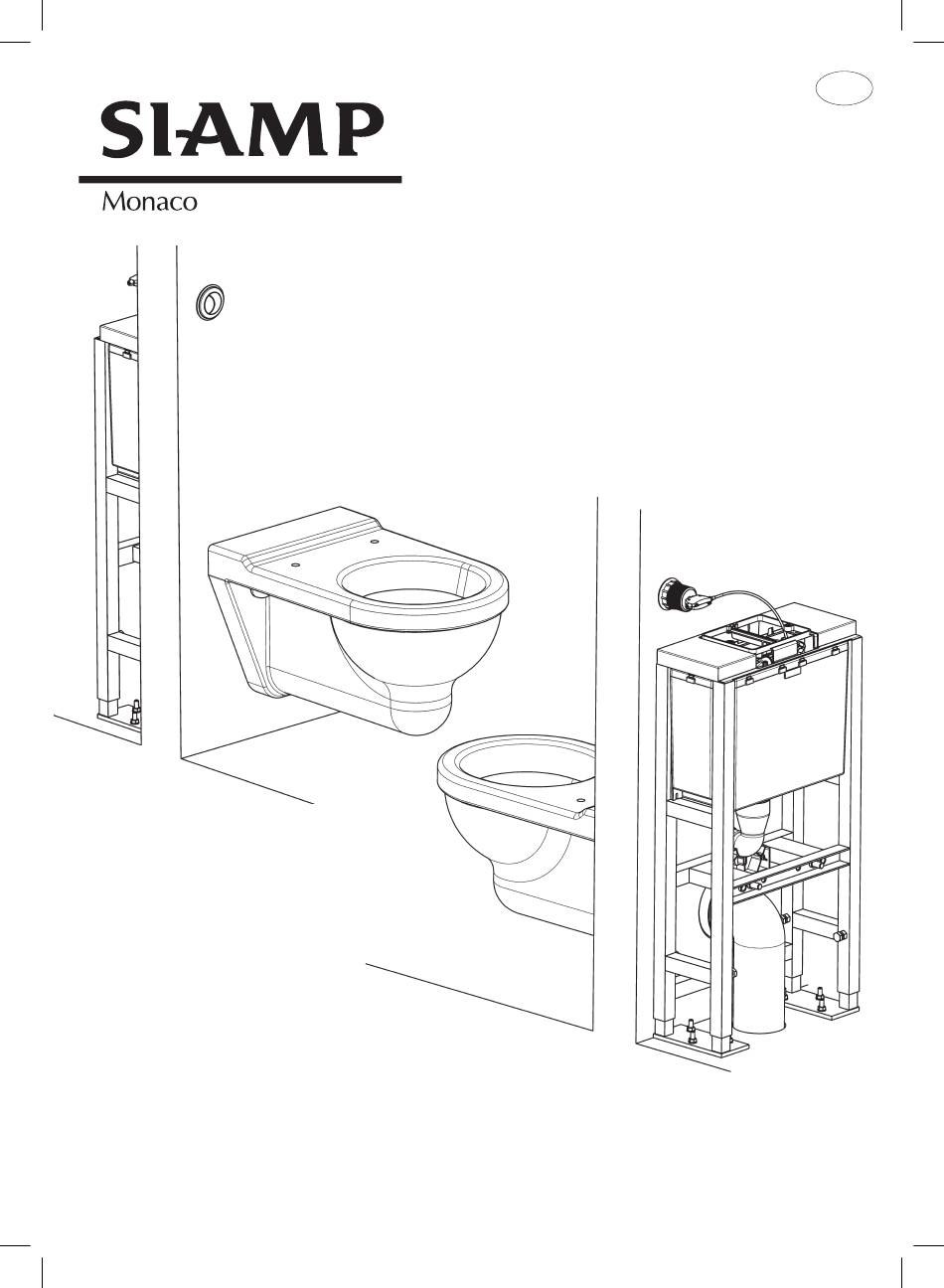

- Page 1 BATI CHASSE VERSO BCS 800 CA 150-70-35 NOTICE DE MONTAGE ET DE MAINTENANCE...
- Page 2 DESCRIPTION...
- Page 3 Robinet flotteur Tige de fixation cuvette (x 2) Robinet d’arrêt Collier fixation pipe Mécanisme à câble Vis pointeau (x4) Coude d’alimentation Pied réglable (x 2) Manchon d’alimentation Tire-fond (x 6) Kit de fixation cuvette Bouton 150 (selon version) Gaine souple (x 2) Bouton 70 (selon version) Obturateur du coude d’alimentation Bouton 35 (selon version)
- Page 4 TYPES D’INSTALLATION ➊ En gaine technique ➋ Avec habillage COTES UTILES ✓ I - Profondeur du bâti = 180 mm II - Épaisseur de l’habillage de façade = de 5 à 150 mm selon version III - Hauteur = Réglable de 800 à 1000 mm IV - Hauteur de la cuvette = 400 mm (sol fini) V - Épaisseur maxi du sol fini = 185 mm...
- Page 5 I - MONTAGE DES TIGES DE FIXATION CUVETTE ➊ ➌ ➋ Mesurer l’entraxe de la cuvette (A) ➊ ➋ Introduire les tiges (j) dans les trous du bâti correspondant à l’entraxe Bloquer les tiges à l’aide des écrous ➌ Pour faciliter le vissage des tiges filetées sur le bâti, positionner 2 écrous l’un contre l’autre sur la tige puis visser celui qui est le plus proche...
- Page 6 III - PRÉPARATION DE LA FIXATION ➋ ➌ ➊ Tracer les emplacements de perçage. Retirer le bâti et percer à l’aide d’une mèche Ø 8 mm, d’une ➋ profondeur de 55 mm maximum. ➊ ➌ Repositionner le bâti, placer sans effort les chevilles (o) dans les trous.
- Page 7 V - FIXATION DU BATI ➊ Fixer définitivement le bâti VI - RACCORDEMENT DE L’ARRIVÉE D’EAU Raccorder le robinet d’arrêt ➊ (b) sur le robinet flotteur (a) ➊ (assurer l’étanchéité par un joint fibre) ➋ ➋ Faire entrer le tube d’arrivée d’eau dans le réservoir ➌...
- Page 8 VII - ESSAI EN EAU ➊ ➋ Silicone Grease ➌ ➍ ➏ ➊ Emboîter le manchon d’alimentation (h) et le manchon d’évacuation sur la cuvette ➋ Positionner la cuvette sur le bâti ➌ Ouvrir l’eau à l’aide du robinet d’arrêt (b) et attendre le remplissage du réservoir Actionner manuellement le mécanisme en ➍...
- Page 9 VIII - EN CAS D’HABILLAGE : PREPARATION Emboîter les obturateurs (h) et (i) sur le coude ➊ d’alimentation et sur la pipe d’évacuation, ainsi que la gaine souple (g) sur les tiges de fixation de la cuvette (j) IX - HABILLAGE ...
- Page 10 X - RACCORDEMENT DE LA CUVETTE A l’aide d’une règle placée comme sur le dessin Retirer les manchons de la cuvette et emboiter les ➊ ➋ ci-dessus, faire une marque coté cuvette sur les dans le bâti. A l’aide d’une règle placée comme sur 2 manchons le dessin ci-dessus, faire une marque côté...
- Page 11 X - RACCORDEMENT DE LA CUVETTE (suite) ➏ Ébavurer les coupes à l’aide d’une lime ➐ Mesurer l’épaisseur de l’arrière de la cuvette (B) ➑ Recouper si nécessaire les tiges de fixation (l) de telle façon que la partie dépassant du mur soit égale à...
- Page 12 XI - FIXATION DE LA CUVETTE Une fois la cuvette correctement ➊ positionnée, la fixer à l’aide du kit (i) en respectant l’ordre d’empilage des pièces : i = rondelle de centrage ii = rondelle métallique iii = écrou iv = cache...
- Page 13 XII - MISE EN PLACE DE LA COMMANDE Positionner le bouton à travers la cloison, puis visser l’écrou ➌ Bouton 150 Bouton 35 de 20 à 35 mm Bouton 70 Bouton 35 de 5 à 20 mm Déterminer l’endroit du perçage sur la ➊...
- Page 14 OPÉRATIONS DE MAINTENANCE Durant l’utilisation de votre bâti-chasse BCS 800 PN vous pouvez être amené à VERSO procéder à l’entretien de son équipement. I - ENTRETIEN DU ROBINET (nettoyage du filtre, changement de la membrane) Fermer le robinet d’arrêt (b) et le désolidariser du ➊...
- Page 15 OPÉRATIONS DE MAINTENANCE (suite) II - ENTRETIEN DU MÉCANISME (nettoyage ou remplacement du joint d’étanchéité) à Procéder comme pour l’entretien du robinet jusqu’au point puis : ➋ En saisissant le mécanisme par sa base le retirer du réservoir ➊ Joint d’étanchéité Pièces détachées : Joint d’étanchéité...
- Page 16 VERSO vous remercions de la confiance que vous nous témoignez ainsi. Spécialiste des équipements techniques et accessoires du WC, SIAMP a apporté tout le soin nécessaire à la conception et la production de ce produit et le garantit 10 ans hors pièces caoutchouc et main d’œuvre.
