tau RXSMBA Manuel D'instructions

TAU srl - Via Enrico Fermi, 43 - 36066 Sandrigo (VI) - Italy
Tel +39 0444 750190 - Fax +39 0444 750376
www.tauitalia.com
1 1
AVVERTENZE:
- I radiocomandi della serie TXD, BUG, K-SLIM, S-4 e T-4
- I radiocomandi della serie S-4RP, S-2RP, M-2RP, K-SLIM-RP e T-4RP
TAUPROG (solo mod. K-SLIM-RP e T-4RP vers. 4.X e successive).
- Le riceventi RXSM dopo il primo codice memorizzato accetteranno solo altri codici dello stesso tipo (o rolling code o 10 bit).
- I radiocomandi rolling code (S-4RP, S-2RP, M-2RP, K-SLIM-RP e
per radiocomandi mod. TXD, BUG, K-SLIM, S-4 e T-4
MEMORIZZAZIONE DI UN RADIOCOMANDO:
1- Per memorizzare un codice sul primo canale premere una volta il pulsante T1 della ricevente. Si accenderanno il led rosso DL1 (uscita CH1) e il led verde DL3 (modalità impulsiva).
Avvicinare il radiocomando alla ricevente e premere il pulsante che si vuole memorizzare. Quando i led si spegneranno il codice sarà memorizzato.
2- Per memorizzare un codice sul secondo canale premere due volte il pulsante T1 della ricevente. Si accenderanno il led rosso DL2 (uscita CH2) e il led verde DL3 (modalità impulsiva).
Avvicinare il radiocomando alla ricevente e premere il pulsante che si vuole memorizzare. Quando i led si spegneranno il codice sarà memorizzato.
Al raggiungimento del nr. max. di radiocomandi memorizzati (14)
tutti i led lampeggiano per 3 sec., ad indicare che la memoria è
piena.
PROGRAMMAZIONE REMOTA TRAMITE
SLIMRP E T-4RP:
È possibile eseguire l'apprendimento remoto della nuova versione di radio-
comandi S-4RP, S-2RP, M-2RP, K-SLIM-RP e T-4RP
sul tasto di programmazione della ricevente.
Sarà sufficiente disporre di un radiocomando già programmato nella rice-
vente per poter aprire la procedura di programmazione remota dei nuovi
radiocomandi. Seguire la procedura riportata sulle istruzioni del radioco-
mando S-4RP, S-2RP, M-2RP, K-SLIM-RP e T-4RP.
CANCELLAZIONE:
NOTA: Prima di dare inizio alla procedura di cancellazione assicu-
rarsi che tutti i led della scheda siano spenti.
Premere il tasto T1 per circa 5-7 secondi, i led verdi iniziano a lampeggiare
avvisando che si è entrati nella modalità di cancellazione dei codici; rilasciare
quindi il tasto.
Una volta entrati nella modalità di cancellazione, premere il tasto T1 per circa
3 secondi, i led verdi DL3 e DL4 si accendono fissi per tutto il tempo neces-
sario alla cancellazione. Una volta spenti i led, la cancellazione è avvenuta.
FUNZIONI AVANZATE:
1- Oltre alla possibilità di scegliere a quale uscita abbinare un codice, c'è la
possibilità di selezionare la modalità di funzionamento:
- Funzionamento impulsivo: il contatto relè in uscita si chiude per circa
1-2 sec.
- Funzionamento Temporizzato: il contatto relè in uscita si chiude per 3
minuti circa (tempo non variabile).
- Funzionamento bistabile o passo-passo: ad ogni impulso del radioco-
mando il contatto del relè in uscita cambia lo stato logico: chiuso-aperto,
aperto-chiuso.....
ATTENZIONE: la modalità di funzionamento va impostata prima di
memorizzare i radiocomandi.
2- Per selezionare questo tipo di funzionamento sarà sufficiente, una volta
scelta l'uscita tramite il pulsante T1, premere ulteriormente quest'ultimo
e tenerlo schiacciato sino a quando i led verdi DL3 e DL4 si spegneranno
e si accenderanno come da descrizione:
DL3=ON; DL4=OFF Funzionamento impulsivo
DL3=OFF; DL4=ON Funzionamento temporizzato
DL3=ON; DL4=ON Funzionamento passo-passo bistabile
Ora memorizzare il radiocomando premendo il tasto desiderato.
ATTENZIONE: tutti i radiocomandi utilizzano la modalità di funzio-
namento impostata durante l'ultima memorizzazione.
Per i radioricevitori della serie RXSM è possibile espandere la memoria dei
codici da 14* a 126, 254 o 1022 utilizzando le schede di memoria come
indicato:
126 codici Art. 250SM126
Art. 250SM254
254 codici
1022 codici Art. 250SM1022
* Le riceventi, di serie, hanno una memoria di 14 codici. La scheda per la
maggiorazione dei codici deve essere ordinata a parte.
IMPORTANTE: se si utilizza una scheda di memoria, quella interna
alla ricevente da 14 codici viene disabilitata,
memoria va innestata nel connettore j1, solo da scheda ricevente
spenta.
D-MNL0RXSMBA del 20/01/2025 - rev. 03
trasmettono un codice a 10 bit selezionabile tramite dip-switch.
trasmettono un codice di tipo variabile (ROLLING CODE) o in alternativa un codice a 10 bit impostabile mediante
T-4RP) devono essere memorizzati tutti singolarmente. (Non si possono fare copie dello stesso codice come può avvenire
mediante l'uso dei dip-switch).

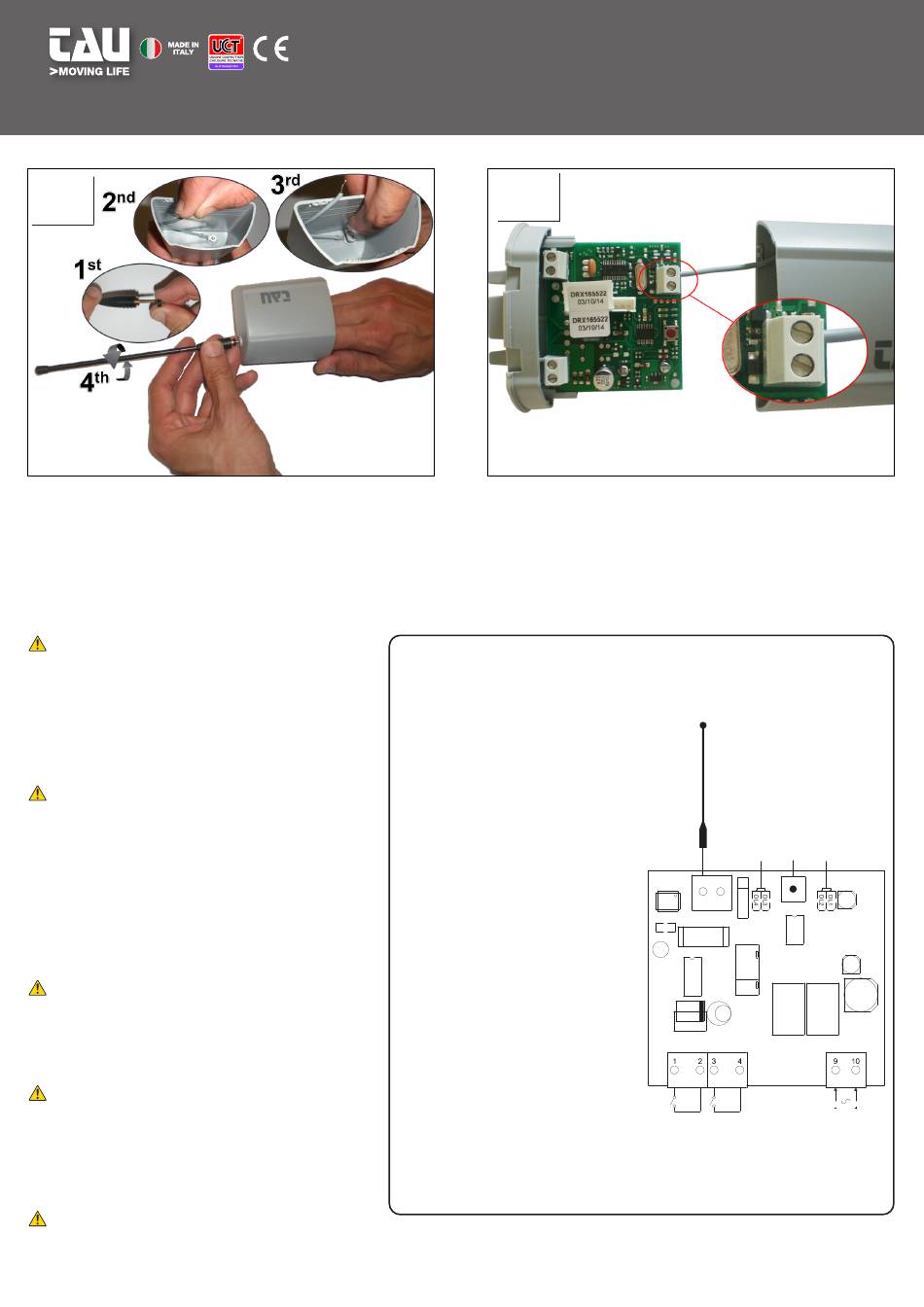

ANTENNA
LF
S-4RP, S-2RP, M-2RP, K-
T1
LC
J1
DL1-2
senza agire direttamente
DL3-4
1-2
3-4
9-10 Alimentazione 12-24 Vac/Vdc
AERIAL
LF
T1
LC
J1
DL1-2
DL3-4
1-2
3-4
9-10 12-24 Vac/Vdc power supply
ANTENNE
LF
T1
LC
J1
DL1-2
DL3-4
1-2
3-4
9-10 12-24 Vac/Vdc Versorgung
ANTENNE
LF
T1
LC
J1
DL1-2
DL3-4
1-2
3-4
9-10 Alimentation 12-24 Vca/Vcc
ANTENNE
LF
T1
LC
J1
DL1-2
DL3-4
1-2
3-4
9-10 Alimentación 12-24 Vca/Vcc
inoltre la scheda di
2 2
___________________________________________ Italiano _____
Led di segnalazione funzione relativa al canale
Tasto di programmazione
Led di segnalazione canale relé
Connettore scheda di memoria
ROSSO=Uscita relé canale 1-2
VERDE=modalità di funzionamento
Uscita relé CH1 N.A.
Uscita relé CH2 N.A.
Channel function led
Programming button
Relay channel led
Memory card connector
RED=channel 1-2 relay output
GREEN=operating mode
CH1 relay output (channel 1) N.O.
CH2 relay output (channel 2) N.O.
Anzeige-Led der Function des Kanals
Programmierungstaste
Anzeige-Led für Relaiskanal
Speicherkarten-Buchse
ROT=Relaisausgang Kanal 1-2
GRÜN Bestriebsmodus
Relaisausgang CH1(Kanal 1) N.O.
(gewöhnlich geöffnet)
Relaisausgang CH2(Kanal 2) N.O.
(gewöhnlich geöffnet)
Led de signalisation fonction relative au canal
Touche de programmation
Led de signalisation canal relais
Connecteur pour carte de mémoire
ROUGE Sortie relé canal 1-2
VERTE modalité de fonctionnement
Sortie relais CH1 (canal 1) N.O.
Sortie relais CH2 (canal 2) N.O.
Led de signalisación función relativa al canal
Tecla de programmación
Led de signalisación canal relé
Conector tarjeta de momoria
ROJO salida relé canal 1-2
VERDE modo de funcionamiento
Salida relé CH1(canal 1) N.A.
Salida relé CH2(canal 2) N.A.
RXSMBA
Radioricevente / Radioreceiver / Empfänger /
Récepteur radio / Receptor radio
RXSM 1-2-BA
433,92 MHz
AERIAL
T1
LF LC
J1
RELAY RELAY 12V-24V
CH. 1 CH. 2 POWER-SUPPLY
RELAY CONTACT CAPACITY:
0,5A until 30V DC
