Becker Maple Leaf 147 Instructions De Montage

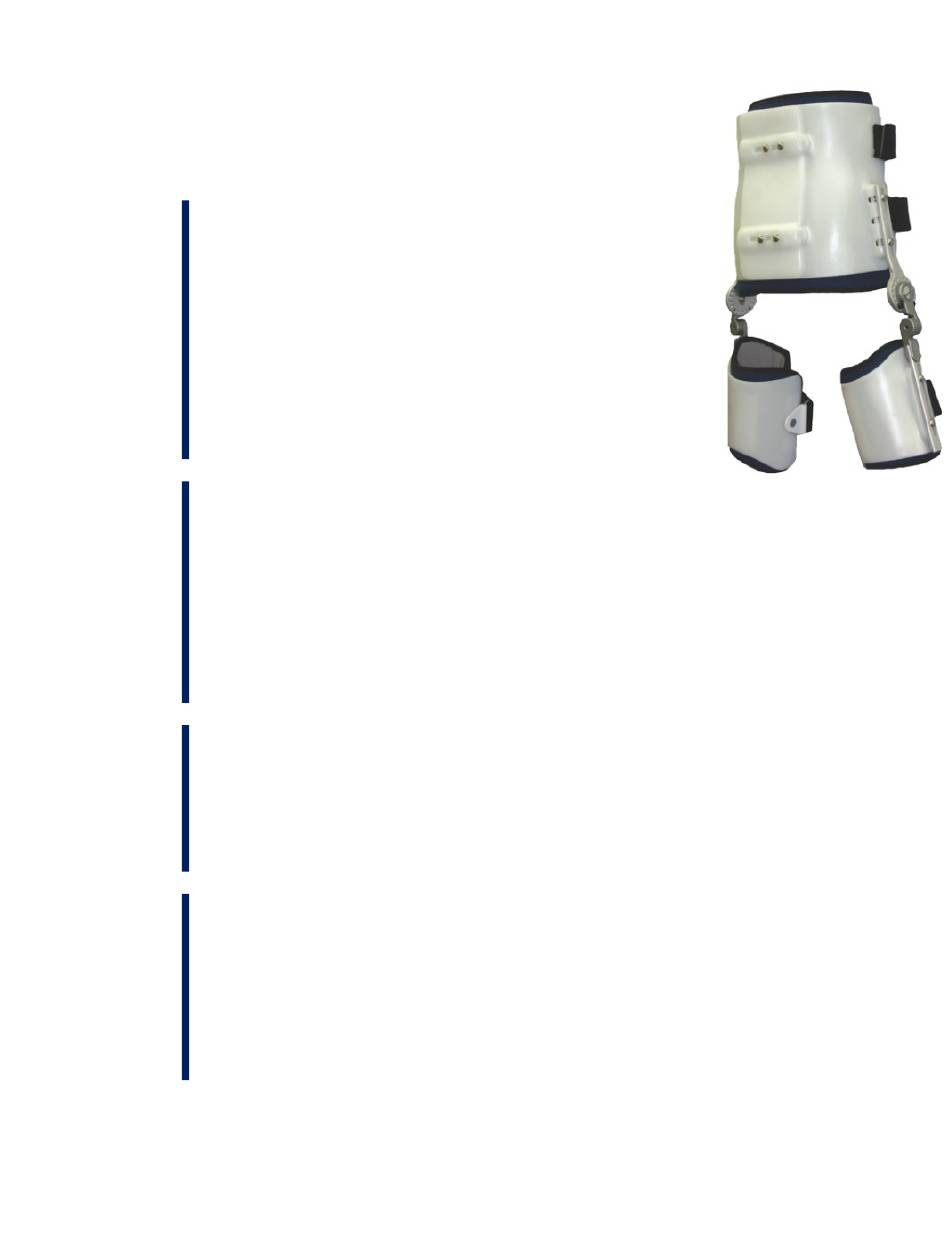

Instructions de montage de l'orthèse Maple Leaf ™
La Maple Leaf ™, modèle 147, est une orthèse standard qui permet un positionnement post-opératoire statique
et une stabilisation de la hanche. Le modèle 147-XS doit être pré-installé, car les joints doivent être positionnés et fixés.
Le pré-ajustement est également suggéré pour les autres tailles.
Ajustement de la ceinture pelvienne :
Outil requis: tournevis cruciforme.



Tous les modèles



Modèle 147 (tailles: S, M, L) avec articulation de la hanche 2041-C pour le positionnement statique ou le contrôle de
l'activité ROM :
Outil requis : clé hexagonale de 3 mm (incluse), frein filet.


Modèle 147
(S, M, L) 


Modèle 147 (tailles: XS) avec articulation de la hanche 2040-C pour le positionnement statique ou le contrôle de
l'activité ROM :
Outil requis : tournevis cruciforme, perceuse ou équivalent, frein filet.
Modèle 147

(XS)

Réglage statique de l'articulation de la hanche modèle 146 :
Outils requis : clé hexagonale de 3 mm (incluse), deux clés 7/16 "(incluses), frein filet.


Modèle 146




Options
Dégagement de la hanche : L'articulation 2041-C peut être inversée pour offrir plus de dégagement au grand trochanter. Le mécanisme
d'ajustement d'abduction / adduction sera au-dessus de l'axe de la hanche. Si un contrôle de rotation supplémentaire est souhaité pour
contrôler le membre inférieur, le désignateur de modèle DE (extensions distales) (c.-à-d.: 147-DE-S) doit être utilisé lors de la commande. Ce
modèle incorpore des manchettes de mollet et des articulations de genou orthopédiques unilatérales avec une plage de mouvement de flexion
/ extension réglable ou un contrôle statique.
Les modules pelviens ont environ deux pouces de réglage par rapport à la taille
indiquée.
Pour dimensionner le module pelvien, desserrez les quatre vis fixant les segments
de hanche gauche et droit.
Ajustez les segments de hanche gauche et droit en faisant glisser les vis
desserrées dans les fentes.
Serrez les quatre vis en fonction du diamètre pelvien du patient.
Coupez la mousse blanche pour l'adapter à l'espace prévu par l'ouverture du
module pelvien à la largeur du patient. Fixez à l'arrière de la doublure à l'aide
d'une attache velcro.
Gardez le bloqueur de fil hors de la section en plastique, car cela peut affaiblir le
plastique.
Desserrez les vis à tête cylindrique à six pans creux de 3 mm.
Déplacez les montants d'articulation le long des fentes pour modifier l'élévation de l'articulation orthopédique de
la hanche par rapport à l'axe anatomique de la hanche du patient.
Fixez les vis du montant avec le frein filet et serrez.
Placez les vis à tête creuse sur la plage de flexion / extension de la plaque de mouvement pour le contrôle de
position statique ou la plage de contrôle de mouvement. Il y a un Intervalle de 20 ° entre les positions de réglage.
L'abduction et l'adduction peuvent être ajustées sur l'articulation de la hanche 2041 en desserrant la vis à tête
plate à l'aide d'une clé hexagonale de 3 mm. Il y a une plage de mouvement de 9 ° disponible entre chaque point
de réglage dentelé.
Positionnez les articulations de la hanche, faites des trous dans la section pelvienne en plastique et fixez-les à la
section pelvienne à l'aide de bagues et de vis Chicago (incluses). Fixez les vis avec un frein filet. Contournez les
barres proximales au besoin.
Poignets de cuisse placés au milieu de la barre distale lors de l'expédition. Utilisez n'importe quelle combinaison
des deux emplacements de vis pour effectuer des ajustements.
Desserrez les vis à tête cylindrique creuse avec une clé hexagonale de 3 mm.
Déplacez les montants d'articulation le long des fentes pour modifier l'élévation de l'articulation orthopédique de
la hanche par rapport à l'axe anatomique de la hanche du patient.
Fixez les vis du montant avec le frein filet et serrez.
Desserrez les deux écrous borgnes 7/16 "avec les clés fournies pour permettre le positionnement de flexion /
abduction de la hanche.
Faites tourner les cames fendues dentelées pour positionner l'articulation de la hanche.
Serrez les écrous borgnes pour bloquer par compression les cames en position statique de la hanche.
