Manuels Connexes pour PIERRON GENETRI Elegance 01991
Sommaire des Matières pour PIERRON GENETRI Elegance 01991

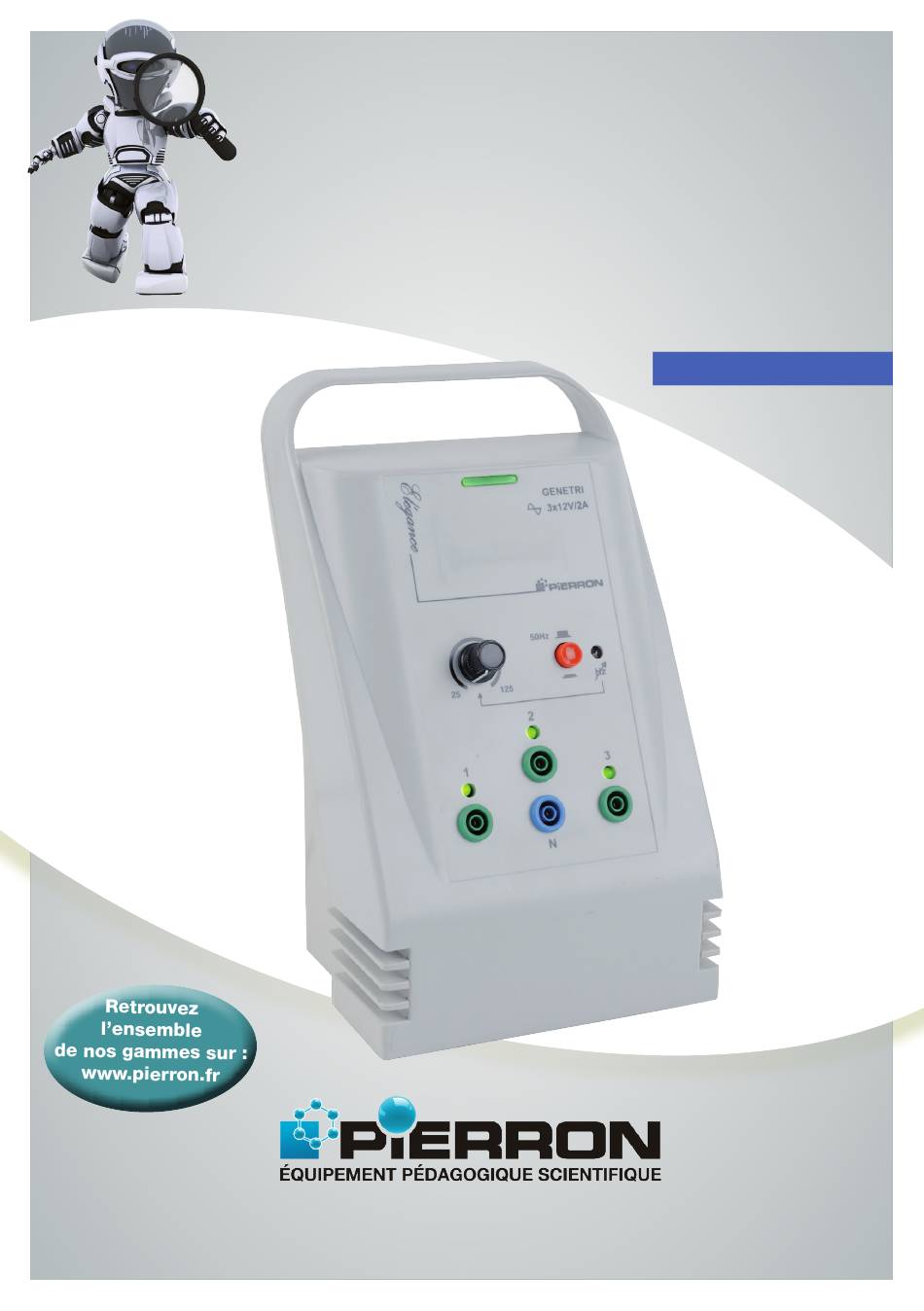

- Page 1 N O T I C E N O T I C E PIERRON - ASCO & CELDA • CS 80609 • 57206 SARREGUEMINES Cedex • France Tél. : 03 87 95 14 77 • Fax : 03 87 98 45 91...

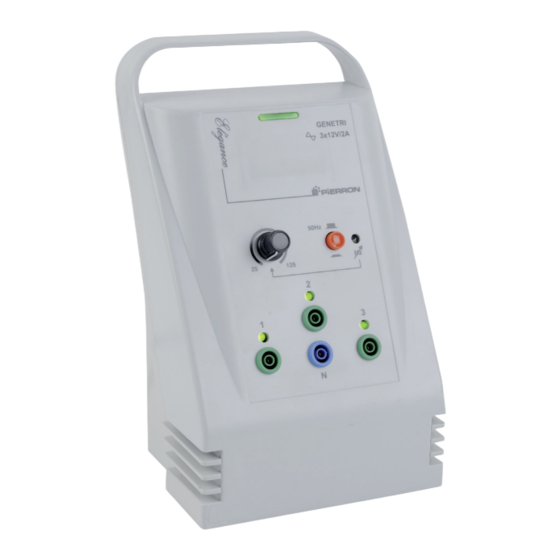

- Page 2 Présentation 1 - Introduction Cette alimentation se connecte au réseau monophasé 230 V - 50 Hz à l’aide d’une prise normalisée double carré. La façade avant dispose de trois bornes relatives aux trois phases du secondaire (repérées 1, 2 et 3), ainsi que de la borne relative au neutre (N). Chaque phase dispose d’un voyant de présence de tension.
- Page 3 Caractéristiques 1 - Généralités Raccordements électriques par douilles de sécurité de Ø 4 mm. ■ Boîtier en ABS ■ Poignée de transport ■ Alimentation secteur : 230 V, 50 Hz ■ Câble d’alimentation 2 m ■ Dimensions (l x h x p) : 150 x 250 x 150 mm ■...
- Page 4 Caractéristiques Isolation renforcée : ■ Transformateur : TBTS l’alimentation possède un transformateur de – séparation des circuits dont la tension en sortie est inférieure à 50 V (valeur efficace) Double carré : l’alimentation bénéficie d’une isolation renforcée ne – nécessitant pas de prise de terre Élégance Les alimentations de la gamme répondent à...
- Page 5 [Mise en service] 3 - Rangement Débranchez le cordon secteur. ■ Enroulez-le autour des guides prévus à cet effet sur la base du boîtier. ■ Stocker l’alimentation dans un endroit à l’abri de la poussière, de l’humidité ■ et des chocs. Utilisation 1 - Essai à...
- Page 6 Utilisation Pour faciliter le travail, on pourra utiliser le réglage fin de la base de temps pour avoir une période représentée sur six carreaux. 3 - Visualisation d’une tension composée (calibre 10 V/div) On peut faire vérifier que : U12 = V1 - V2. Avec le montage précédent, visualiser V1 et -V2 puis grâce à...
- Page 7 ASCO & CELDA. En cas de problème, n’hésitez pas à contacter le Service Clients. 2 - Garantie Les matériels livrés par PIERRON - ASCO & CELDA sont garantis, à compter de leur livraison, contre tous défauts ou vices cachés du matériel vendu. Cette garantie est valable pour une durée de 2 ans après livraison et se limite à...
- Page 8 Le retour de matériel sous garantie doit avoir notre accord écrit. PIERRON - ASCO & CELDA CS 80609 • 57206 SARREGUEMINES Cedex • France Tél. : 03 87 95 14 77 Fax : 03 87 98 45 91 E-mail : education-france@pierron.fr...
