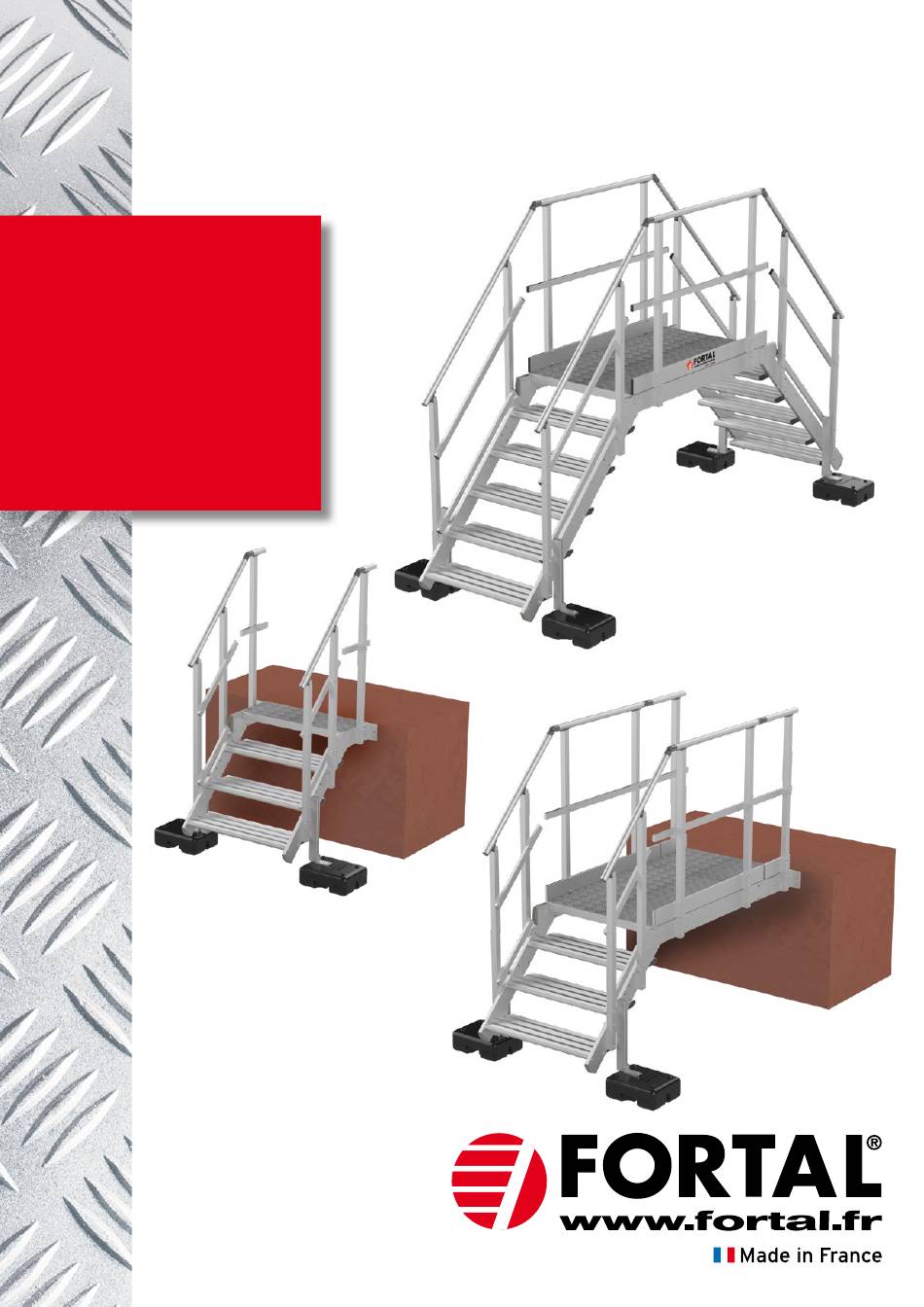

- Page 1 NOTICE DE MONTAGE ASSEMBLY INSTRUCTIONS SAUT DE LOUP ALUMINUM MODULAR ACCESS PLATFORM TILT 45° EDALU 45 EVO NMU 092 - V02 - 01/2025 - FR/GB...
- Page 2 Notice de montage - Saut de loup EDALU 45 EVO - V02 - 01/2025 Assembly instructions - Modular access platform EDALU 45 EVO CONFIGURATION DOUBLE ACCÈS / DOUBLE ACCESS CONFIGURATION 1 - Assemblage de l’escalier Staircase assembly Référence Désignation Repère Qté...
- Page 3 Notice de montage - Saut de loup EDALU 45 EVO - V02 - 01/2025 Assembly instructions - Modular access platform EDALU 45 EVO 2 - Montage des pieds Feet mounting Référence Désignation Repère Qté Reference Designation R672040005 Pied réglable / Adjustable feet A714110040 Vis embase crantée H Zn M8 x 40...
- Page 4 Notice de montage - Saut de loup EDALU 45 EVO - V02 - 01/2025 Assembly instructions - Modular access platform EDALU 45 EVO 3 - Montage de la plateforme sur les escaliers Platform mounting on staircases Vue du dessus /Top view...
- Page 5 Notice de montage - Saut de loup EDALU 45 EVO - V02 - 01/2025 Assembly instructions - Modular access platform EDALU 45 EVO 4 - Montage des plots sur les pieds réglables (si option plots fournie) Concrete blocks mounting on adjustable feet (if optional concrete blocks supplied) Référence...
- Page 6 Notice de montage - Saut de loup EDALU 45 EVO - V02 - 01/2025 Assembly instructions - Modular access platform EDALU 45 EVO CONFIGURATION ACCÈS SIMPLE / SINGLE ACCESS CONFIGURATION KIT DE FIXATION MURALE POUR ESCALIER DROIT / WALL-MOUNTING KIT FOR STRAIGHT STAIRCASE 1 - Montage du kit sur l’escalier...
- Page 7 Notice de montage - Saut de loup EDALU 45 EVO - V02 - 01/2025 Assembly instructions - Modular access platform EDALU 45 EVO KIT DE FIXATION MURALE POUR ESCALIER À PALIER / WALL-MOUNTING KIT FOR STAIRCASE WITH LANDING 1 - Montage du kit sur l’escalier Kit mounting on staircase Référence...
