Instructions de montage
1
Sécurité
1.1
Observer les directives
2
Montage et mise en service
2.1
Monter le compensateur axial
≤ 2 x D
D
Point fixe

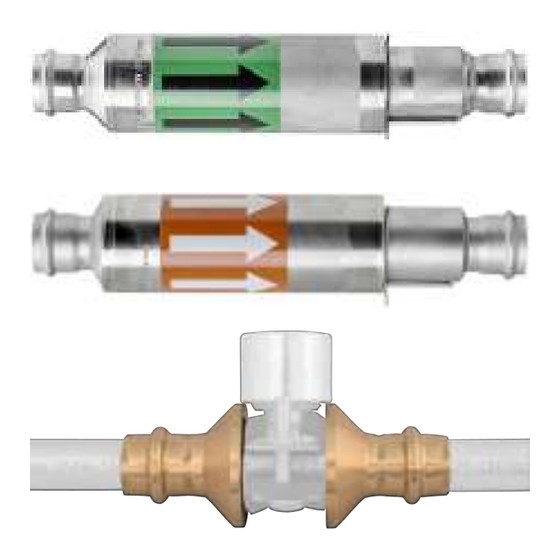

55023 - Optipress-Therm-Compensateur axial, préalablement tendu
80023 - Optipress-Aquaplus-Compensateur axial, préalablement tendu
81024 - Optipress-Aquaplus-Point fixe
• Observer les dispositions de la directive W3 de la SSIGE.
Gaine de protection
Diamètre
extérieur
Sens d'écoulement
Longueur sous prétension (longueur à la livraison)
REMARQUE
Pas d'absorption de la dilatation si l'anneau d'arrêt n'a pas été
retiré
Si l'anneau n'a pas été retiré, le compensateur ne peut pas neutraliser les chan-
gements de longueur. Cela peut causer des dommages à l'installation.
Toujours retirer l'anneau d'arrêt après le montage.
u
Les compensateurs axiaux sont livrés préalablement tendus et sont par
conséquent prêts au montage.
extérieure
Tube de
guidage intérieur
Anneau d'arrêt
Point coulissant
≤ 2 x D
Absorption totale de la dilatation
1
