Manuels Connexes pour Mastervolt 77030800
Sommaire des Matières pour Mastervolt 77030800

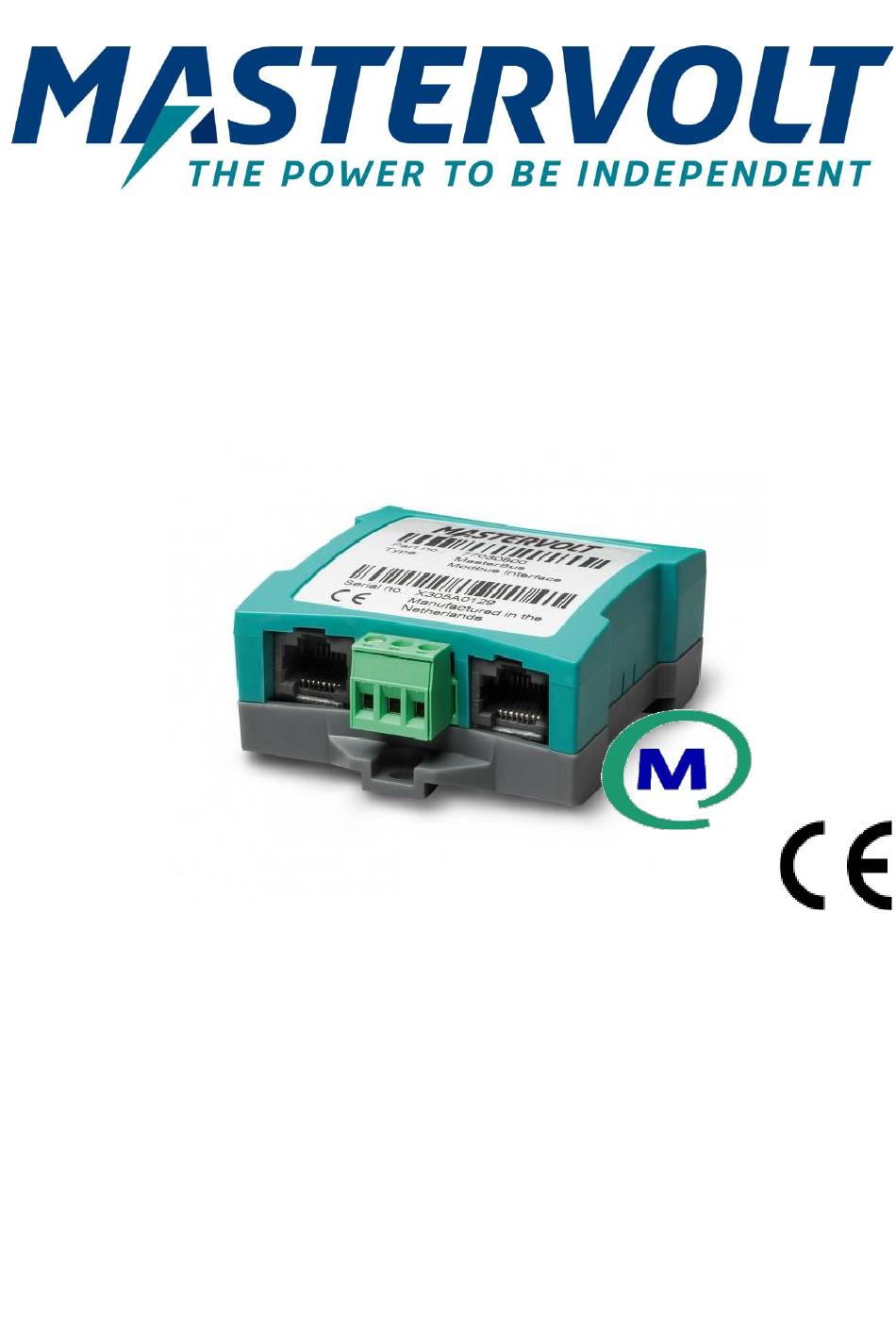

- Page 1 MasterBus Modbus Interface Interface de Modbus vers MasterBus MANUEL D’UTILISATEUR...
- Page 2 Modbus Interface. Conserver ce manuel en lieu sûr ! Garantie Mastervolt accorde une garantie produit de deux ans sur le Modbus Interface , à compter de la date d'achat, sous réserve que ce produit soit installé et utilisé conformément aux instructions du présent manuel.
- Page 3 D’un câble Modbus de votre réseau Modbus à l’interface Modbus ; • Un pc avec Windows ; • Logiciel MasterAdjust, téléchargeable gratuitement sur www.mastervolt.com ; • Mastervolt USB Interface (référence 77030100). Adresse appareil MasterBus et variable Le master du réseau Modbus peut communiquer avec n’importe quel variable d’appareil MasterBus pour lire ou écrire.
- Page 4 Modbus Interface – Manuel d’Utilisation Trouver IDB et IDAL Faites un clic droit sur INT DC Relay et sélectionnez Property. La fenêtre Device Property s’ouvrira. Remarque : Noter les valeurs trouvées. Vous aurez besoin de les saisir plus tard dans le système PLC. Trouver TabNr et Index Dans cet exemple la variable Override est...
- Page 5 Modbus Interface – Manuel d’Utilisation 4.5.1 Fonction Modbus code 23 L’interface Modbus à MasterBus utilise le protocole de communication fonction Modbus 23. Voir les spécifications du protocole Modbus Application V1.1b sur www.modbus.org pour plus d’informations. Les tableaux de données ci-dessous décrivent les variables utilisées dans la fonction Modbus 23 (0x17) Read/Write Multiple Registers Protocol.
- Page 6 Modbus Interface – Manuel d’Utilisation Exemple de requête Exemple de réponse Variable Valeur Gamme Variable Valeur Gamme Bus address 0x01 [1...247] Bus address 0x01 [1...247] Function code 0x17 Fixe Function code 0x17 Fixe Read Starting Address Hi 0x00 Fixe Read Starting Address Lo 0x00 Fixe Quantity to Read Hi...
- Page 7 Modbus Interface – Manuel d’Utilisation 5 SPECIFICATIONS Modèle : MasterBus Modbus Interface Référence : 77030800 – Borne à vis (3 positions, bornier enfichable PCB, Phoenix Contact part # Livraison comprend : 1803581) – MasterBus Terminator – MasterBus câble (1m) – Manuel d’utilisateur...
- Page 8 T: +31 (0) 20 34 22 100 T: +1 262 293 0600 / 800 307 6702 T: +64 9 415 7261 E: ts.emea@OneASG.com E: tech.mastervolt@OneASG.com E: technical.apac@OneASG.com Bureau & adresse de livraison Bureau & adresse de livraison Bureau & adresse de livraison...
