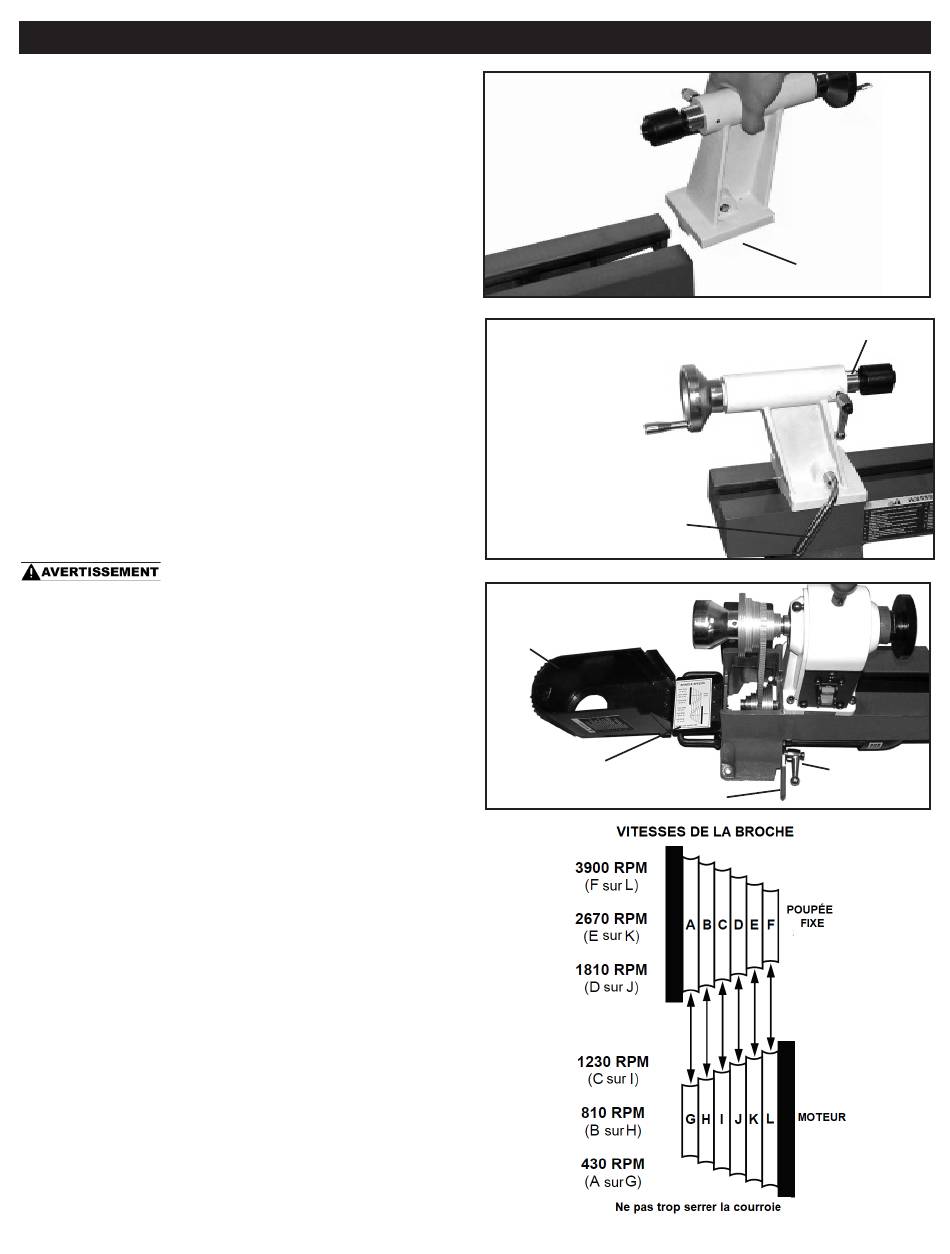

Ajustement de la poupée mobile
Desserrer le levier de verrouillage pour déplacer
la poupée mobile le long du banc de tour à la
position désirée pour bien retenir votre pièce de
travail. Ensuite, serrez le levier de verrouillage.
Pour ajuster l'action de retenue de la poupée
mobile ajustez d'abord l'écrou inférieur au besoin
jusqu'à ce que la poupée mobile soit fermement
fixée lorsque la poignée de verrouillage est
entièrement positionnée vers le bas. FIG. 14.
Voir aussi la FIG. 3 et les instructions à la page 9.
Pour ajuster le bras de la poupée mobile vers
l'intérieur ou l'extérieur ou bien pour libérer votre
pièce de travail, desserrer le bras de verrouillage
et tourner la roulette manuelle. Le bras de
poupée mobile (la poussée) se déplacera de 0
à 2-1/2 po. [0 à 63,5 mm]. Lorsque le bras de
la poupée mobile est dans sa position désirée,
resserrez le bras de verrouillage.
FIG. 15.
LA MACHINE NE DOIT PAS ÊTRE
BRANCHÉE ET LE COMMUTATEUR D'ALIMENTATION DOIT
ÊTRE DANS SA POSITION D'ARRÊT, JUSQU'À CE QUE
TOUS LES AJUSTEMENTS SOIENT COMPLÉTÉS.
Changement des vitesses de broche
Le tour offre six niveaux de moteur et des poulies
de broche pouvant fournir différentes vitesses
de broche. Ouvrez le couvercle d'accès pour
changer les vitesses de broche.
FIG. 16.
1. Avec le couvercle d'accès ouvert, relâcher
la tension du bras de verrouillage qui retient le
moteur en place.
2. Soulever le levier de tension pour relâcher la
tension de la courroie placée sur les poulies de
moteur et de broche.
3. Consultez le tableau de position de la
courroie et de la vitesse à l'intérieur du couvercle
d'accès afin de déterminer la vitesse de broche
requise pour votre tournage. Ensuite, déplacer
la courroie d'entraînement à la combinaison de
poulie souhaitée.
4. Avec le bras de verrouillage et le levier de
tension relâché, le poids du moteur fournira la
bonne tension sur la courroie d'entraînement.
Resserrez le bras de verrouillage et refermez le
couvercle d'accès. FIG. 16.
AJUSTEMENTS
FIG. 14
FIG. 15
ROULETTE
MANUELLE
LEVIER DE
VERROUILLAGE
FIG. 16
COUVERCLE
D'ACCÈS
TABLEAU DES
COURROIES
12
LEVIER DE TENSION
L'ÉCROU SE
TROUVE
SOUS LA
POUPÉE MOBILE
BRAS DE POUPÉE
MOBILE
VIS DE DU
PORTE-OUTIL
BRAS DE
VERROUILLAGE
