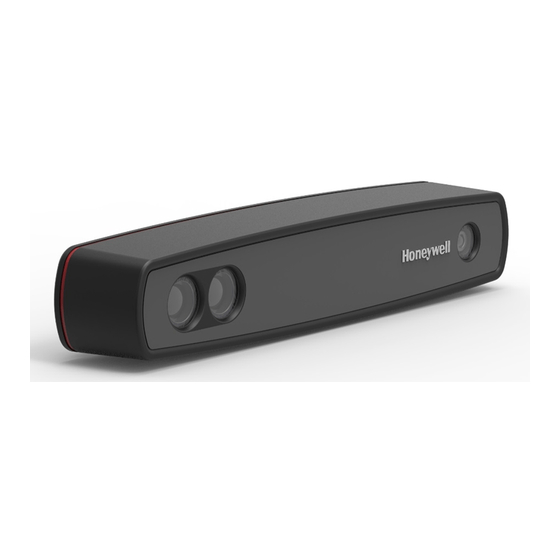

Sommaire des Matières pour Honeywell AutoCube 8200
- Page 1 AutoCube 8200 Guide de démarrage rapide AUTOC-FR-QS-01 Rév. A 6/18...
-
Page 2: Déballage De L'appareil
Déballage de l’appareil Vérifiez que votre boîte d’expédition contient bien les éléments suivants (kit complet) : • Caméra AutoCube avec mousse protectrice • Support avec câble(s) et brides • 4 cache-câbles • Bride pour support • Écran et support d’écran (accessoires en option) •... -
Page 3: Ce Dont Vous Avez Besoin
Ce dont vous avez besoin • Perceuse avec foret d'un diamètre de 12,5 mm • Mètre-ruban • Clé Allen, 3 mm et 5 mm • Clé ajustable • Scie-cloche d'un diamètre de 32 mm (en option) • Pince multiprise (en option) •... -
Page 4: Vue D'ensemble De L'installation
Vue d’ensemble de l’installation... -
Page 5: Dimensions
Dimensions Voici les dimensions recommandées pour l’installation. L’angle de la caméra (A) et la distance entre le mât et le centre de la zone de mesure (D) varient en fonction de la hauteur du mât (H). Hauteur du mât (H) Angle de la caméra (A) Distance (D) ≈... -
Page 6: Vue D'ensemble Du Matériel
Vue d’ensemble du matériel Bride pour caméra Câble USB, vers la caméra Caméra avec mousse protectrice Mât Vis utilisées pour régler la hauteur du support (x 4) Support d’écran (en option — peut être fixé de n’importe quel côté du mât) Cache pour support Vis de fixation (x 4) -
Page 7: Réglage De La Hauteur Du Mât
Réglage de la hauteur du mât La hauteur du mât (H) est mesurée entre le sommet du mât et le sommet de la zone ou de l’échelle de mesure. Desserrez les vis de chaque côté du mât (x 4) à l’aide d’une clé Allen. Faites coulisser le mât vers le haut jusqu’à... -
Page 8: Routage Des Câbles
Routage des câbles Par défaut, les câbles sont routés à partir du bas du support. Pour acheminer les câbles à partir du côté : Soulevez le cache pour support — une certaine résistance est normale. Tirez les câbles vers le haut et à travers la sortie latérale du mât. -
Page 9: Installation De La Caméra Autocube
Insérez la rotule de la caméra dans la bride. Assurez-vous que le côté droit de la caméra est positionné vers le haut (logo Honeywell vers le haut, du côté avant droit). Réglez la caméra à l’angle correct (A) par rapport au mât (consultez la section Dimensions au début de ce document). -
Page 10: Fixation Du Support
Molette pour serrer ou desserrer la bride Remarque : assurez-vous que la caméra est horizontale par rapport à la zone de mesure et qu’elle vise directement la zone. Remarque : conservez la mousse protectrice sur la caméra jusqu’à la fin de l’installation. Fixation du support Nombre de personnes nécessaires au montage : 2 personnes. - Page 11 Placez des rondelles sur la base du support puis insérez les boulons de fixation à travers la base du support et la surface de fixation. Vissez dans la bride de support située sous la surface de fixation. Ajoutez les vis de calage si nécessaire. Utilisez-les si la surface de fixation est inégale.
-
Page 12: Installation De L'écran (En Option)
Tirez sur le câble de l’écran (en option) à travers la sortie de câble (sur le côté ou le bas), en gardant une longueur suffisante pour que le câble puisse être raccordé à l’écran (en option). Faites coulisser le cache pour support jusqu’en bas et enclenchez-le en position. - Page 13 Attachez la bride à la rotule RAM sur le mât et à la rotule RAM sur le support d’écran. Serrez à l’aide de la molette située sur le côté de la bride. Molette pour serrer la bride Faites passer le câble USB pour l’écran à travers le trou sur le côté...
- Page 14 Pour installer l’écran : Remarque : en fonction de votre système, il peut être nécessaire d’installer le pilote de l’écran à partir du CD fourni avec celui-ci. Raccordez le câble USB situé à proximité de l’écran. Utilisez la bride de retenue l’arrière de l’écran pour maintenir le câble en position.
- Page 15 Sécurisez l’écran en position à l’aide de 2 petites vis (fournies). À l’arrière du support, vissez-les dans les trous situés dans les fentes. Réglez la position de l’écran en desserrant la bride à l’aide de la molette. Une fois en position, serrez la bride. Retirez la molette et conservez-la pour une utilisation ultérieure.
- Page 16 Remarque : vous devez disposer des droits d’administration sur le PC pour installer le logiciel. Pour télécharger le logiciel AutoCube : Rendez-vous sur hsmftp.honeywell.com. Créez un compte si vous n’en avez pas déjà créé un. Vous devez vous connecter pour télécharger le logiciel.
-
Page 17: Lancement Du Logiciel Autocube
Cliquez sur Télécharger puis suivez les invites à l’écran pour télécharger le logiciel. Une fois téléchargé, installez le logiciel AutoCube en cliquant sur le fichier .exe. Lancement du logiciel AutoCube Lorsque vous lancez le logiciel AutoCube pour la première fois, vous devez : •... - Page 18 Saisissez vos informations à l’étape 2, puis cliquez sur Enregistrer. Attention : saisissez un numéro de téléphone pour être sûr/sure de recevoir votre mot de passe à usage unique (one time password, OTP). Patientez pendant le traitement de votre inscription. Lorsque celle-ci est achevée, l’écran Enregistrement initié...
-
Page 19: Configuration Du Logiciel Autocube
Configuration du logiciel AutoCube Pour configurer l’application AutoCube Lancez l’application AutoCube à partir de l’icône présente sur votre bureau ou dans le menu Démarrer (Démarrer, AutoCube, AutoCube_App). Cliquez sur Se connecter. Votre navigateur s’ouvre. Saisissez votre adresse de messagerie et votre mot de passe puis cliquez sur Se connecter. -
Page 20: État De L'application Autocube
Un mot de passe à usage unique est envoyé sur votre téléphone. Saisissez votre OTP. Cliquez sur Soumettre un OTP. Revenez à l’application AutoCube. Suivez les invites de l’écran pour configurer l’application AutoCube. État de l’application AutoCube Une fois que l’application AutoCube est installée et qu’elle est lancée, vous pouvez voir l’état de l’application dans le coin inférieur gauche de l’écran. -
Page 21: Paramétrage De La Zone De Mesure
Paramétrage de la zone de mesure Cliquez sur l’image pour sélectionner la zone. Ceci prend quelques secondes puis un cercle vert apparaît, indiquant la zone sélectionnée. Cliquez sur Accepter ou sur Effacer pour recommencer. Remarque : à chaque fois que vous lancez l’application AutoCube, assurez-vous que la zone de mesure est vide. -
Page 22: Mesure D'un Objet
Mesure d’un objet Pour mesurer un objet en mode manuel : Placez un objet dans la zone de mesure. L’objet doit être entièrement visible dans la caméra. -
Page 23: Applications Personnalisées
Cliquez sur le bouton Mesurer et les dimensions de l’objet s’affichent dans le panneau du côté droit. Les informations de mesure sont enregistrées dans le journal. Remarque : vous pouvez également mesurer des objets en mode automatique. Pour plus d’informations sur l’utilisation et la configuration d’AutoCube, consultez le Guide d’utilisation d’AutoCube. -
Page 24: Documentation De L'utilisateur
Pour plus d’informations sur les brevets, rendez-vous sur www.hsmpats.com. Disclaimer Honeywell International Inc. (“HII”) reserves the right to make changes in specifications and other information contained in this document without prior notice, and the reader should in all cases consult HII to determine whether any such changes have been made. - Page 25 This document contains proprietary information that is protected by copyright. All rights are reserved. No part of this document may be photocopied, reproduced, or translated into another language without the prior written consent of HII. Copyright2017-2018 Honeywell International Inc. All rights reserved.
