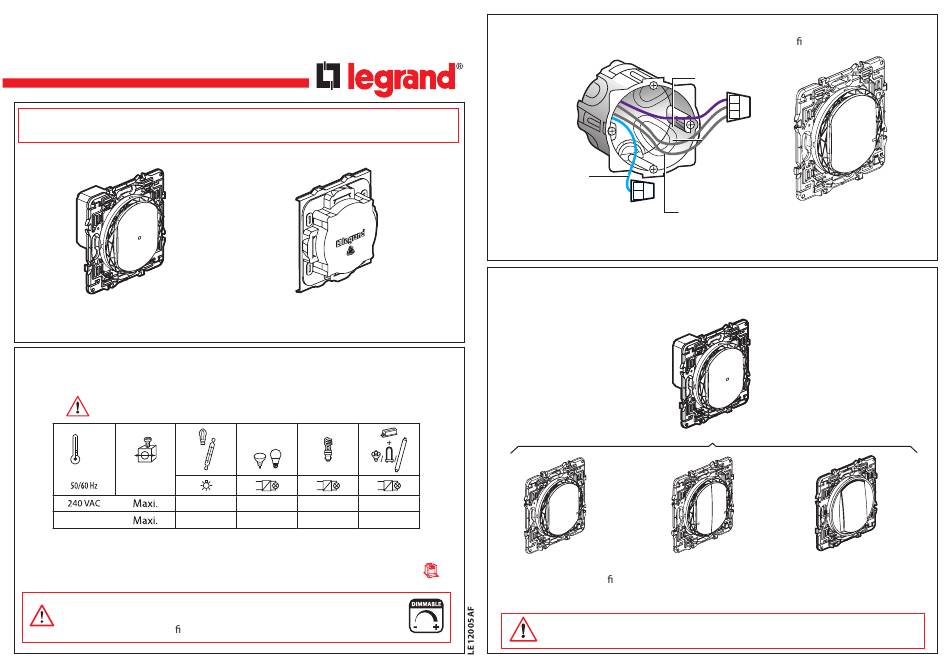

LEGRAND CB0409 Manuel D'utilisation

Interrupteur connecté avec neutre (avec option variateur)
CB0409 - CN0409 - CT0409
0 677 97A/98A/99A - 0 777 08LA
6 000 90A - 6 001 90A - 6 002 90
Ce pack est un accessoire connecté qui nécessite au préalable l'achat et l'installation d'un
pack de démarrage connecté compatible avec les produits des gammes "... with Netatmo".
Composition du pack :
x 1
Interrupteur connecté avec neutre
(avec option variateur)
Bande de fréquences : 2,4 à 2,4835 GHz - Niveau de puissance : < 100 mW
Caractéristiques
Dans le mode de fonctionnement par défaut (ON/OFF), cet interrupteur fonctionne avec
les ampoules suivantes :
Ne pas utiliser d'ampoule connectée avec l'interrupteur connecté
avec neutre (avec option variateur).
+ 35° C
+ 5° C
110 - 240 VAC
2 x 1,5 mm²
150 W
110 VAC
(*) Ou 15 lampes maxi. Pour un bon confort lumineux, il est recommandé d'utiliser des
ampoules de même type et de même fabricant.
Produit NON COMPATIBLE avec une charge ferromagnétique (de type transformateur
Risque de casse produit
Dans le mode de fonctionnement option variateur (activable depuis
l'App), cet interrupteur fonctionne uniquement avec les ampoules à
intensité variable (identi ables grâce au logo présent dans l'emballage).
Protection de chantier
(*)
LED
(*) 150 VA 150 VA
75 W (*) 75 VA 75 VA
1
Astuce dans le cas du remplacement d'un va-et-vient :
ancien interrupteur encastré remplacé par la commande sans l.
Neutre
Utilisez un connecteur pour raccorder ensemble les 3 fils (retour de lampes,
navettes 1 et 2). Utiliser un connecteur séparé pour isoler le fil de neutre.
x 1
Avant de commencer : précautions de câblage
Si vous prévoyez d'installer des va-et-vient d'éclairage, lisez les précautions suivantes :
Pour commander une lumière avec deux interrupteurs ou plus, utilisez uniquement les
produits :
150 VA
75 VA
x 1 ou plusieurs
).
Commandes sans l pour tous les points
de commande (non incluses dans ce pack).
N'utilisez pas : deux interrupteurs (avec option variateur) connectés pour
commander un même point d'éclairage.
Retour lampe
Navette 1
Navette 2
Interrupteur connecté avec neutre
(avec option variateur)
ET
ET/OU ET/OU
x 1 ou plusieurs
2
x 1
ou plusieurs
Jusqu'à 5 poussoirs
mécaniques (non
inclus dans ce pack).
