Sommaire des Matières pour MHZ Pergo Corner

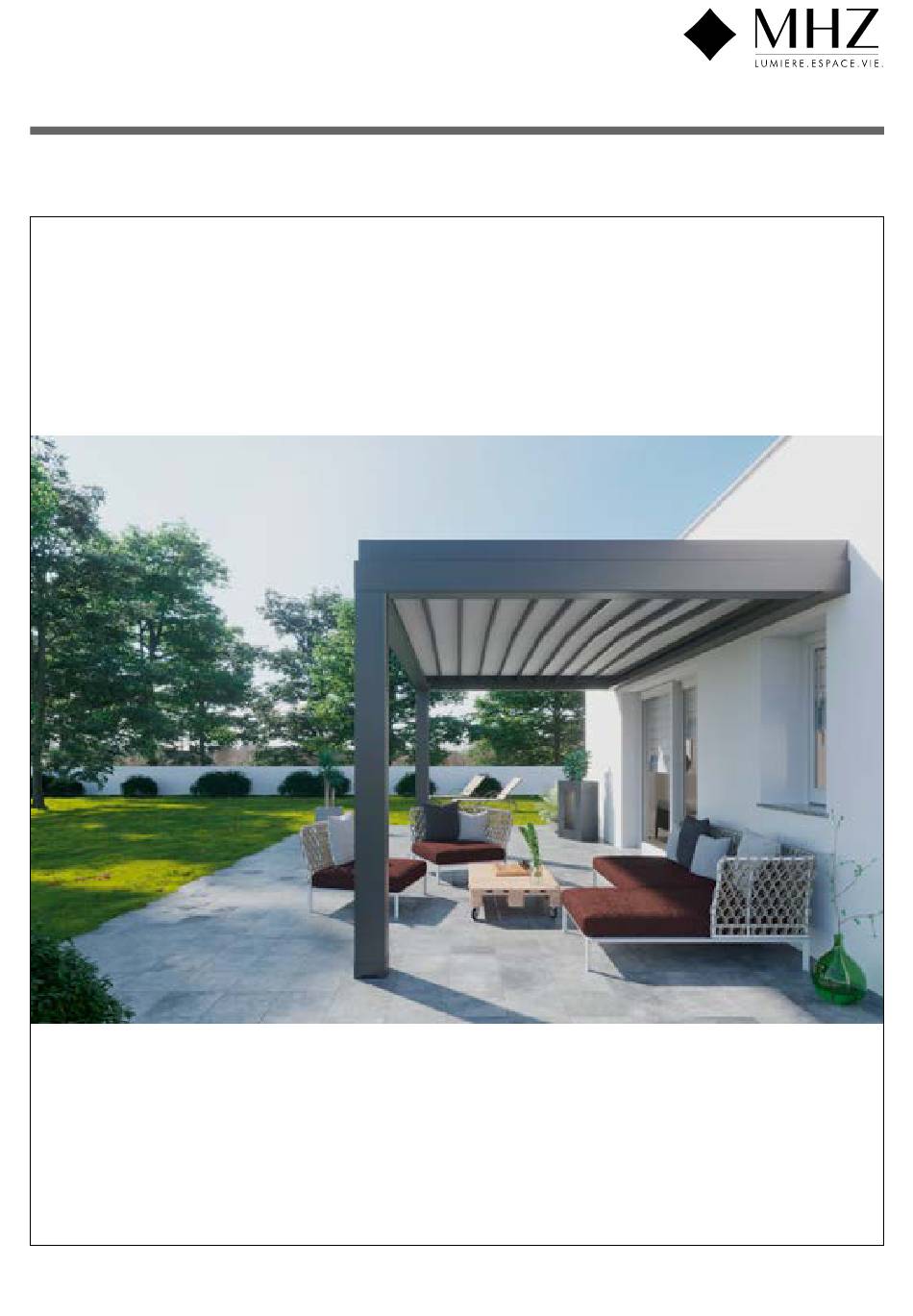

- Page 1 NOTICE DE MONTAGE Pergo Corner...
- Page 2 Sommaire 1) Mise en place et fixation PERGOCorner Page 3 2) Fixation des gouttières Pages 4-5 3) Assemblage des supports Page 6 4) Installation du rail de guidage Page 6 5) Insertion de l‘arbre de transmission Page 7 6) Montage du rideau Page 8 7) Préparation de l‘attelle de chute Page 8...
- Page 3 Pergo Corner Notice de montage 1) Positionnement des postes Positionnez les montants au sol de manière à obtenir les dimensions requises de la tente. Avant de commencer l‘installation de la structure, insérer / vérifier dans chaque profilé les plaques filetées m8 nécessaires. Voir le schéma joint avec la structure.
- Page 4 Pergo Corner Notice de montage 2) Fixation des gouttières Vissez les pieds de nivellement (2,2) aux montants (2,1) et positionnez-les comme indiqué sur la fiche du client ; réglez les pieds de nivellement avec les vis M10x60 (2,3) pour permettre une mise à niveau ultérieure. Pour les modèles avec raccordement mural, positionnez la gouttière sur le mur (2,4) et fixez-la avec des bouchons M10 tous les...
- Page 5 Pergo Corner Notice de montage JOINT JOINT ORIENTÉ VERS LE BAS M8 x 30 2.10 2.11 M8 x 30 SILICONE Sous réserve de modifications techniques, édition 2021...
- Page 6 Pergo Corner Notice de montage 3) Assemblage des supports Fixez les équerres de support (3,1) des rails provisoirement dans le canal supérieur (3,2). Appliquer avec 2 vis à tête cylindrique à six pans creux M8x16 (3,3) dans la gouttière préinstallés les plaques filetées M8x16 sans les serrer. Ce n‘est qu‘ensuite, une fois les guides et le tissu installés, que les équerres peuvent être abaissées de sorte que les angles...
- Page 7 Pergo Corner Notice de montage 5) Insertion de l‘arbre de transmission Insérez les morceaux d‘arbre (5,1) par l‘intérieur des rails de guidage. Sur le côté de trans- mission (5,2), poussez le câble du moteur à travers le trou central (5,3), placez la tête du moteur dans le siège correspondant dans le boîtier de la courroie crantée et fixez-la avec...
- Page 8 Pergo Corner Notice de montage 6) Montage du rideau Avant de poursuivre l‘installation des profilés de suspension et des profilés de finition, veuillez noter ce qui suit : Le côté des profilés de suspension visible par le bas est reconnaissable aux bords brisés du profilé (6,1), tandis que le côté supérieur des profilés de suspension a des bords arrondis (6,2).
- Page 9 Pergo Corner Notice de montage 8) Préparation des profils des rideaux Poussez les profils de suspension (8,1) dans le tuyau en caoutchouc de couleur ivoire (8,2) qui est soudé à la toile. Placez les vis croisées 6 x 50 (8,3) à l‘extrémité du tuyau pour fixer et tendre le tissu ici aussi.
- Page 10 Pergo Corner Notice de montage 9) Assemblage du tissus Assemblez le paquet de tissu, soulevez-le solidement et placez-le dans la structure. Lorsque vous utilisez des aides au levage, faites attention aux bords tranchants afin de ne pas endommager le tissu. En partant du rail de descente : insérez d‘abord le profil de descente (9,1), puis tous les profils de suspension (9,2) à...
- Page 11 Pergo Corner Notice de montage 10) Assemblage des panneaux latéraux pour le système autoportant Pour les rails de guidage, des entretoises de 15 mm d‘épaisseur (10,1) sont fournies. Elles sont fixées sur les rails de guidage et servent à fixer les profils de revêtement latéral (10,2).
- Page 12 Sous réserve de modifications techniques, édition 2021 MHZ Hachtel & Co AG | EIchstrasse 10 | CH-8107 Buchs/Zürich | Tel. 084847 13 13 | Fax 0800 55 40 04 | info@mhz.ch | www.mhz.ch...
