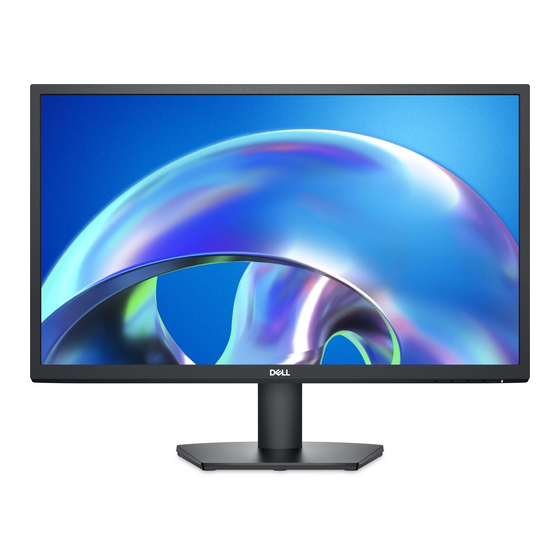

- Page 1 Écran Dell SE2425H Manuel d’entretien Modèle : SE2425H Modèle réglementaire : SE2425Hf Août 2024 Informations sur la Rév. A00 réglementations...
- Page 2 © 2024 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et d’autres marques commerciales sont des marques commerciales de Dell Inc. ou de ses filiales. Les autres marques commerciales peuvent être des marques commerciales de leurs...
- Page 3 Vue latérale ................................5 Vue de face ................................6 Vue de dessous ..............................6 Chapitre 3: Composants principaux du moniteur SE2425H ..................7 Chapitre 4: Sché ma de connectivité du câ blage ......................8 Chapitre 5: Connexion des câ bles ..........................9 Connexion du câble VGA ..........................
- Page 4 Instructions de Sécurité Suivez les consignes de sé curité suivantes pour proté ger votre moniteur contre les dommages potentiels et pour assurer votre sécurité personnelle. Sauf mention contraire, chaque procé dure incluse dans ce document suppose que vous avez lu les informations de sé...
- Page 5 Vues du moniteur SE2425H Vue latérale Schéma 1. Vue latérale du moniteur Vues du moniteur SE2425H...
- Page 6 Schéma 3. Vue de dessous du moniteur Port d’alimentation Pour brancher le cordon d'alimentation du moniteur. Port HDMI Connectez-vous à votre ordinateur avec le câble HDMI. Port VGA Connectez-vous à votre ordinateur avec le câble VGA. Vues du moniteur SE2425H...
- Page 7 Composants principaux du moniteur SE2425H Schéma 4. Composants principaux Tableau 1 Des composants Élément Description Élément Description Tableau d'interface Colonne du socle Panneau électrique Base du socle Panneau d'affichage Couvercle VESA Lunette avant Couvercle arrière Tableau du clavier Châssis Composants principaux du moniteur SE2425H...
- Page 8 Sché ma de connectivité du câblage Schéma 5. Schéma de connectivité du câblage Tableau 2 Des câbles Élément Description Câble de barre lumineuse Câble LVDS Câble de clavier Schéma de connectivité du câblage...
- Page 9 REMARQUE : Les moniteurs Dell sont conç us pour fonctionner de faç on optimale avec les câbles fournis par Dell lors de la réception. DELL ne garantit pas la qualité vidéo et les performances du moniteur avec l’utilisation de câble autres que DELL.
- Page 10 Dé montage et remontage REMARQUE : Les images de ce document peuvent varier de celles de votre ordinateur suivant la configuration que vous avez commandée. Outils recommandés ⚫ Tournevis Phillips #0 ⚫ Tournevis Phillips #2 ⚫ Tourne-écrou 5 mm ⚫ Scribe en plastique Liste des vis REMARQUE :...
- Page 11 Base Retrait du support Conditions préalables Suivez la procédure dans Avant de travailler à l'intérieur de votre moniteur. Étapes Inclinez le support vers le bas pour accéder au bouton de dé verrouillage. Avec un tournevis, appuyez sur le bouton de dé verrouillage pour retirer le support du moniteur. Appuyez sur l’onglet de libération situé...
- Page 12 Installation du support Étapes Fixez la colonne montante du support à la base du support. Faites glisser le support dans la fente du couvercle arrière. Schéma 9. Installation du support Étapes suivantes Suivez la procédure dans Après avoir travaillé à l'intérieur de votre moniteur.
- Page 13 Couvercle VESA Retirez le couvercle VESA Conditions préalables Suivez la procédure dans Avant de travailler à l'intérieur de votre moniteur. Étapes Appuyez sur la faille du couvercle VESA pour la libérer de l'arrière de l'é cran. Soulevez le couvercle VESA pour l'éloigner du moniteur. Schéma 10.
- Page 14 Étapes suivantes Installez le support. Suivez la procédure dans Après avoir travaillé à l'intérieur de votre moniteur. Couvercle arrière Retrait du couvercle arrière Conditions préalables Suivez la procédure dans Avant de travailler à l'intérieur de votre moniteur. Retirez le support. Retirez le couvercle VESA.
- Page 15 Schéma 13. Retrait du couvercle arrière Démontage et remontage...
- Page 16 Installez le couvercle arrière Étapes Placez et enclenchez le couvercle arrière en place sur l'ensemble de châ ssis. REMARQUE : Alignez les trous de vis sur le couvercle arrière avec les trous de vis sur l’ensemble de châssis avant en appliquant une légère pression sur le couvercle arrière.
- Page 17 Étapes suivantes Installez le couvercle VESA. Installez le support. Suivez la procédure dans Après avoir travaillé à l'intérieur de votre moniteur. Tableau du clavier Retrait du clavier Conditions préalables Suivez la procédure dans Avant de travailler à l'intérieur de votre moniteur.
- Page 18 Installation du clavier Étapes Alignez et placez le clavier sur le cadre avant. Fixez le câble du clavier sur le panneau de protection. Branchez le câble du clavier au connecteur de la carte d'interface. Fermez le loquet après avoir connecté le câble du clavier au connecteur.
- Page 19 Ensemble de châssis Retrait de l'ensemble de châ ssis Conditions préalables Suivez la procédure dans Avant de travailler à l'intérieur de votre moniteur. Retirez le support. Retirez le couvercle VESA. Retirez le couvercle arrière. Retirez le clavier. Étapes Retirez les deux vis (M3x4) qui fixent le châssis sur le panneau d’affichage. Épluchez le ruban dans le coin inférieur gauche du moniteur.
- Page 20 Schéma 18. Retrait de l'ensemble de châssis Démontage et remontage...
- Page 21 Installez l'ensemble de châ ssis Étapes Connectez le câble LVDS au connecteur sur le panneau d'affichage. Puis collez la feuille d'aluminium sur le connecteur LVDS. Remplacez deux vis (M3x4) pour fixer l’ensemble de châssis au panneau d’affichage. Branchez le câble de la barre lumineuse au panneau et collez le ruban adhésif pour couvrir le connecteur. Schéma 19.
- Page 22 Étapes suivantes Installez le clavier. Installez le couvercle arrière. Installez le couvercle VESA. Installez le support. Suivez la procédure dans Après avoir travaillé à l'intérieur de votre moniteur. Tableau d'interface Retrait de la carte d'interface Conditions préalables Suivez la procédure dans Avant de travailler à...
- Page 23 Schéma 21. Retrait de la carte d'interface Démontage et remontage...
- Page 24 Schéma 22. Retrait de la carte d'interface Démontage et remontage...
- Page 25 Installez la carte d'interface Étapes Connectez le câble LVDS du clavier au connecteur de la carte d'interface. Connectez le câble d'alimentation du clavier au connecteur de la carte d'interface. Assemblez la carte d'interface et la carte d'alimentation au châssis. Remplacez les quatre vis (M3x6) pour fixer la carte d'interface et la carte d'alimentation avec le châssis. Remplacez la vis (M4x9) pour fixer la carte d'alimentation avec le châssis.
- Page 26 Schéma 24. Installez la carte d'interface Étapes suivantes Installez l’ensemble de châ ssis. Installez le clavier. Installez le couvercle arrière. Installez le couvercle VESA. Installez le support. Suivez la procédure dans Après avoir travaillé à l'intérieur de votre moniteur. Démontage et remontage...
- Page 27 Panneau électrique Retrait de la carte d'alimentation Conditions préalables Suivez la procédure dans Avant de travailler à l'intérieur de votre moniteur. Retirez le support. Retirez le couvercle VESA. Retirez le couvercle arrière. Retirez le clavier. Retirez l'ensemble de châ ssis. Retirez la carte d'interface.
- Page 28 Installation de la carte d'alimentation Étapes Connectez le câble de la barre lumineuse au connecteur de la carte d'alimentation. Schéma 26. Installation de la carte d'alimentation Étapes suivantes Installez la carte d'interface. Installez l’ensemble de châ ssis. Installez le clavier. Installez le couvercle arrière.
- Page 29 Instructions de dé pannage AVERTISSEMENT : Avant de commencer une des procé dures de cette section, suivez les Instructions de sécurité. Test automatique Votre moniteur comporte une fonction Autotest qui vous permet de vérifier si votre moniteur fonctionne correctement. Si votre moniteur et votre ordinateur sont connecté...
- Page 30 Diagnostics intégrés Votre moniteur dispose d’un outil de diagnostic intégré qui vous aide à déterminer si une anomalie dont souffre votre écran est un problè me inhérent à votre moniteur, à votre ordinateur ou à votre carte vidéo. Schéma 29. Boutons de fonction de diagnostic intégrés Pour exécuter le diagnostic intégré...
- Page 31 Un pixel é teint en permanence est un défaut naturel qui peut se produire dans la technologie LCD. • Pour obtenir plus d'informations sur la politique de qualité et de pixels du moniteur Dell, consultez le site de support Dell à l'adresse : www.dell.com/pixelguidelines. • Marche/Arrê t de cycle Pixels bloqués •...
- Page 32 Symptômes communs Solutions possibles • Essayez différents Modes pré définis dans les paramètres de Couleurs. Ajustez la valeur Problè mes intermittents R/V/B dans Couleur personnalisée dans les paramètres de Couleurs OSD • Changez le Format des couleurs d’entrée sur RVBou YCbCr/YPbPr dans les paramètres de Couleurs OSD.
- Page 33 Contacter Dell Pour contacter Dell en cas de problè mes de vente, de support technique ou de service client, consultez www.dell.com/contactdell. REMARQUE : La disponibilité peut varier selon les pays et les produits, et certains services peuvent ne pas être disponibles dans votre pays.
