Manuels Connexes pour Promac VAC 200
Sommaire des Matières pour Promac VAC 200

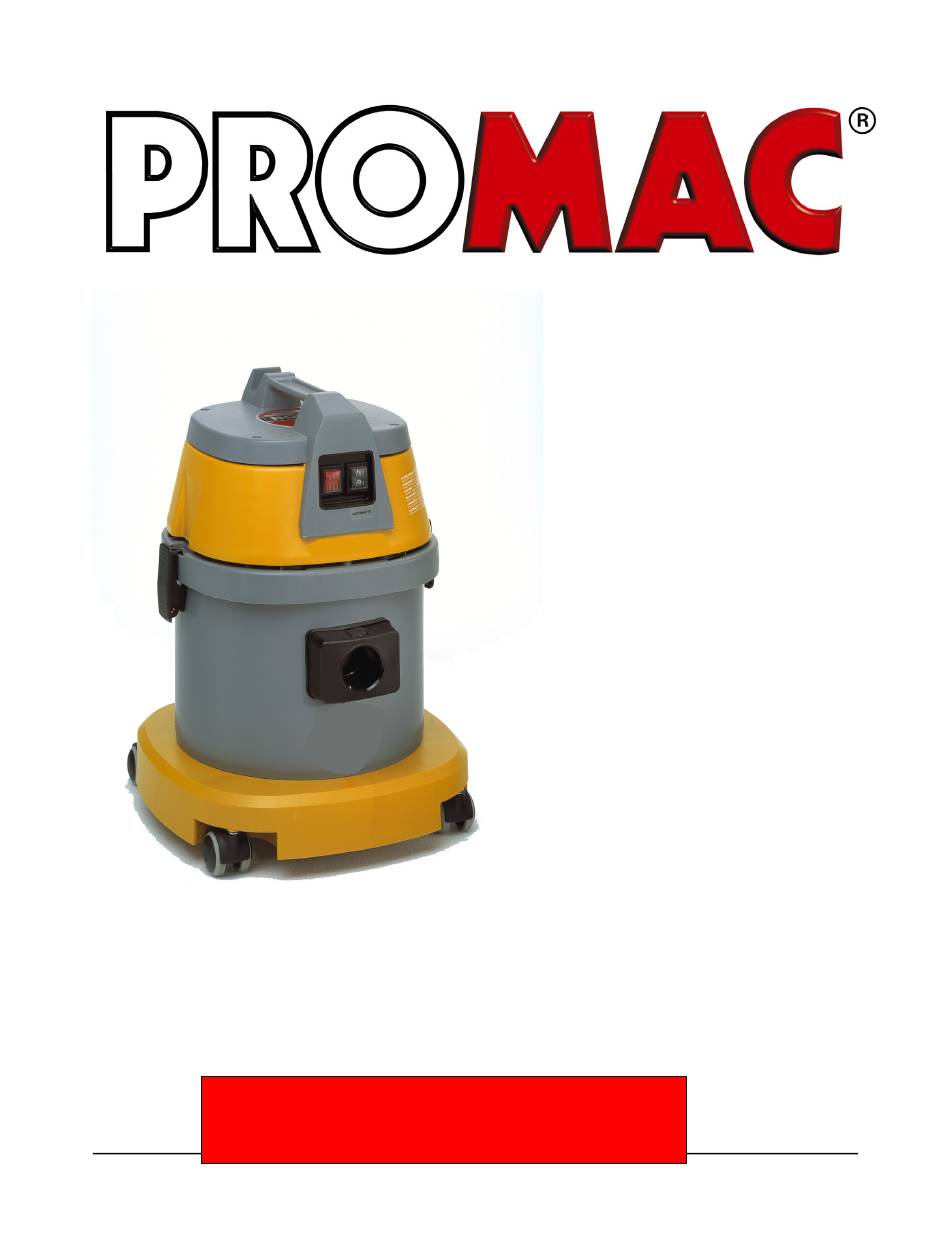

- Page 1 MODE D’EMPLOI VAC 200 Aspirateur industriel pour poussières nocives IMPORTANT! Lisez le mode d’emploi avant la mise en marche de l’ appareil. PROMAC VAC 200 Page 1...
-
Page 2: Table Des Matières
MODE D’EMPLOI Index Description du VAC 200....................... 3 Données techniques ......................4 Accessoires standards et n° d’articles ................. 5 Description des parties principales ..................6 Bloc moteur avec moteur d’aspiration et filtre HEPA............ 6 Bloc moteur avec manomètre et soupape de détente..........6 Cuve collectrice de poussière et tube filtrant.............. -
Page 3: Aspirateur Industriel Pour Poussières Nocives

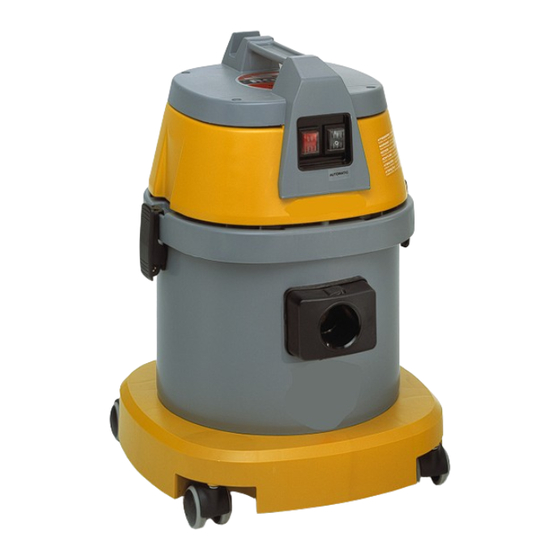

Aspirateur industriel pour poussières nocives Le VAC 200 est un aspirateur industriel conçu pour collecter des poussières très fines et nocives. Le VAC 200 est un aspirateur maniable particulièrement adapté aux industries de production et de BTP. Il est idéal pour collecter des poussières fines et nocives telles que le ciment ou les poussières provenant du ponçage. -
Page 4: Données Techniques
Raccord de la cuve Ø40 Le VAC 200 répond aux exigences de la norme EN 60 335-2-69 :1998 Annexe AA concernant la collecte de poussières nocives de classe « H ». Ces aspirateurs doivent être dotés de l’étiquette suivante: ATTENTION: l’appareil contient des poussières nocives. -
Page 5: Accessoires
MODE D’EMPLOI Accessoires Le VAC 200 est livré avec un nombre important d’accessoires comprenant des tubes, des tuyaux et tous les embouts nécessaires. Ces accessoires sont présentés sur la photo ci-dessous. 1. Jeu d’accessoires pour professionnels Ø40 mm .... VAC 80.33.4017 2. -
Page 6: Description Des Parties Principales
électrique du moteur d’aspiration avec une fonction de mise en marche automatique. Le puissant moteur d’aspiration du VAC 200 se trouve dans le bloc moteur. Il est possible de connecter des outils électriques manuels directement au VAC 200. Le câble d’alimentation dispose d’une prise de terre. -
Page 7: Applications
Pour la collecte de poussières nocives, le sac filtrant P10 doit être utilisé en association avec le sac plastique. Applications Le VAC 200 est un aspirateur de catégorie DS/EN 60335-2-2 et CEI/IEC 60335-2-69 Annexe PROMAC VAC 200 Page 7... -
Page 8: Précautions De Sécurité
à des contraintes pour lesquelles il n’a pas été conçu, et de respecter par ailleurs la réglementation en vigueur. Le VAC 200 ne peut être utilisé que dans des environnements secs et ne doit pas être utilisé ou rangé à l’extérieur par temps de pluie. -
Page 9: Mode Opératoire
Enfin, l’air s’échappe de l’appareil par les aérations au dessous du bloc moteur jaune. IMPORTANT ! Ne pas recouvrir le bloc moteur au cours de l’utilisation. Si le flux d’air est bloqué, le bloc moteur peut se retrouver en surchauffe. PROMAC VAC 200 Page 9... -
Page 10: Assemblage
• Avant la mise en service, s’assurer que l’appareil est équipé des filtres adaptés à l’application désirée. • Le VAC 200 est à présent prêt à collecter des poussières nocives. Le processus d’aspiration et de collecte de ces poussières est décrit en détail au cours des chapitres suivants. -
Page 11: Collecte De Matière Sèche
Prise de courant avec système de mise en marche automatique Le VAC 200 est équipé d’une prise électrique disposant d’un système de mise en marche / arrêt automatique. Le branchement d’un outil électrique au capot moteur permet une mise en marche automatique du VAC 200 dès la mise en marche de l’outil auquel il est raccordé. -
Page 12: Manomètre Et Filtre Nettoyant Au Cours De L'opération
En effet, dans cette configuration, l’aspirateur ne fonctionnera que si l’outil connecté est en marche. (Le VAC 200 continuera à fonctionner pendant quelques secondes après que l’outil se soit arrêté afin de collecter les poussières résiduelles dans le tuyau.) Manomètre et filtre nettoyant au cours de l’opération... - Page 13 NOTE : Le manomètre du VAC 200 est calibré pour fonctionner correctement lorsque l’aspirateur est utilisé avec des accessoires standards (40 mm). En utilisant des tuyaux ou des tubes de dimensions plus faibles, le manomètre indiquera des valeurs plus...
-
Page 14: Vidange
MODE D’EMPLOI Vidange Le VAC 200 peut collecter des poussières directement dans la cuve collectrice de poussières, dans un sac filtrant classique P10 ou dans un sac filtrant en plastique (utilisé pour collecter des poussières nocives). Il est conseillé d’attendre quelques minutes avant de vider la cuve (surtout si elle a été utilisée sans sac filtrant). -
Page 15: Recommander Des Sacs Filtrants
• Replacer les tubes filtrants et le capot moteur Recommander des sacs filtrants avec des sacs plastiques et des sacs filtrants P10 Sac filtrant avec sac plastique............VAC 84.64.0015 Sac filtrant P10................... VAC 84.64.0010 PROMAC VAC 200 Page 15... -
Page 16: Nettoyage Et Maintenance
Pour maintenir l’appareil en parfait état de fonctionnement, il est toutefois conseillé de confier le bloc moteur à un personnel de maintenance une fois par an pour effectuer la révision des circuits électriques. Il est recommandé de faire inspecter le moteur d’aspiration par un centre de service agréé après environ 800 heures d’utilisation. PROMAC VAC 200 Page 16... -
Page 17: Echange Des Filtre
Des tubes filtrants endommagés ou usés doivent être remplacés. Le remplacement de tubes filtrants doit également s’accompagner d’un remplacement du filtre HEPA. Veuillez regarder la section suivante. PROMAC VAC 200 Page 17... -
Page 18: Echange De La Cartouche Filtrante Hepa
Le dessous du filtre HEPA est fabriqué à partir d’un matériau métallique, faire donc attention de ne pas trop serrer la vice. Destruction de la cartouche filtrante usagée S’assurer que le mode de destruction de la cartouche est conforme aux réglementations environnementales locales et nationales en vigueur. PROMAC VAC 200 Page 18... -
Page 19: Dépannage
Nettoyer les tubes filtrants (cf. la section « manomètre et filtre nettoyant au cours de l’opération »). • Le filtre HEPA peut être encrassé. Replacer le filtre HEPA (cf. la section « Replacement du filtre HEPA »). PROMAC VAC 200 Page 19... -
Page 20: Service Et Réparation
Remettre l’appareil à la station service agréée de votre revendeur V. Brøndum A/S, ou l’expédier à: TOOL AG Tämperlistrasse 5 8117 Fällanden Tel.: + 41 01 806 59 59 Fax: + 41 01 806 59 69 E-mail: tool@tool-ag.ch TOOL AG se réserve le droit d’introduire des modifications sans préavis. PROMAC VAC 200 Page 20... - Page 21 MODE D’EMPLOI PROMAC VAC 200 Page 21...
- Page 22 518. VAC 84640010 Papiertüte / Sac en papier 518A. VAC 84640015 Plastiksack / Sac en plastique 521. VAC 83975210 Rohrbein / Pied tube 529. VAC 83975290 Schraube / Vis 530. VAC 83975300 Scheibe / Rondelle PROMAC VAC 200 Page 22...
- Page 23 MODE D’EMPLOI PROMAC VAC 200 Page 23...
