Omega HFS DAQ Mode D'emploi

Introduction
Le HFS DAQ est un système d'acquisition de données conçu
pour lire et enregistrer les mesures des capteurs de flux
thermiques et de température intégrés du HFS. L'instrument
dispose de 8 canaux différentiels dans lesquels on peut
brancher 4 capteurs complets HFS pour enregistrer à la fois
le flux thermique et la température de chaque capteur. Le
programme qui l'accompagne permet à l'utilisateur de
démarrer et d'arrêter l'enregistrement des données des
capteurs, de modifier la visualisation des tracés de flux
thermique et de température pour différents canaux, et de
sauvegarder une exécution de données dans un fichier .csv
Installation matérielle
L'appareil dispose de 8 canaux différentiels pour le branchement des capteurs. Chaque capteur
individuel nécessite 2 canaux (un pour la mesure du flux thermique et un pour la température.) Il
y a 4 fils qui sortent de chaque capteur de flux thermique. Les fils rouge et blanc torsadés sont les
fils du capteur de flux thermique et doivent être branchés dans les canaux 1, 3, 5 et 7 avec le fil
rouge dans la borne positive de chaque canal et le fil blanc dans la borne négative. Cette
configuration devrait produire un signal de flux thermique positif pour la chaleur passant par le
haut du capteur, mais des flux thermiques positifs et négatifs peuvent également être définis. Les
fils bleu pâle et rouge torsadés sont les fils du thermocouple pour la mesure de la température. Ils
doivent être branchés dans les canaux 2, 4, 6 et 8 avec le fil bleu dans la borne positive et le fil
rouge dans la borne négative. (Cette configuration est standard pour les thermocouples de type

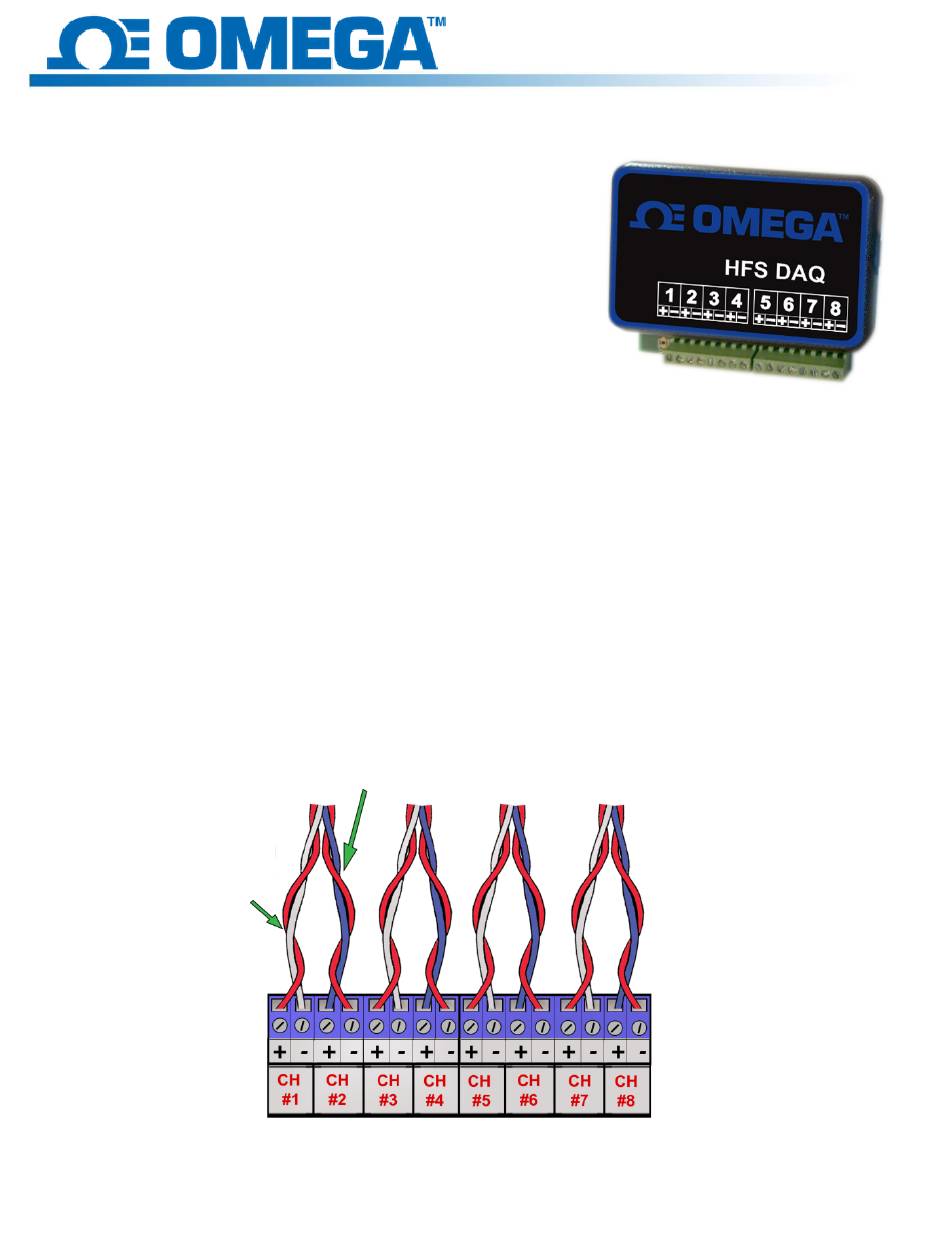

T.) L'image ci-dessous montre comment les capteurs doivent être branchés sur l'appareil.
Capteur no 1
Conducteurs de
flux thermique
Installation du logiciel
Commencez l'installation du logiciel en connectant le circuit à l'ordinateur au moyen du câble
USB inclus dans l'emballage. Si les pilotes Arduino ne s'installent pas automatiquement sur
l'ordinateur lors du branchement de l'appareil, procédez comme suit :
Capteur no 1
Conducteurs de
température
Capteur n 2 Capteur n 3 Capteur n
o o
Mode d'emploi
du HFS DAQ
