IT R011
INTERFACE TÉLÉPHONIQUE GSM
Fonctionnement avec carte SIM qui utilise la technologie 2G
Gestion par SMS de 2 sorties relais de puissance SPDT
Deux entrées numériques avec possibilité d'envoyer SMS d'alarme
Batterie tampon pour envoyer SMS d'alarme en absence de réseau
Lecture de la température ambiante par capteur externe
Fonction antigel
Grâce à un procédé automatique quotidien de réinitialisation et
de réenregistrement, obtention d'un haut niveau de fiabilité.
D
A
B
G
DESCRIPTION MÉCANIQUE

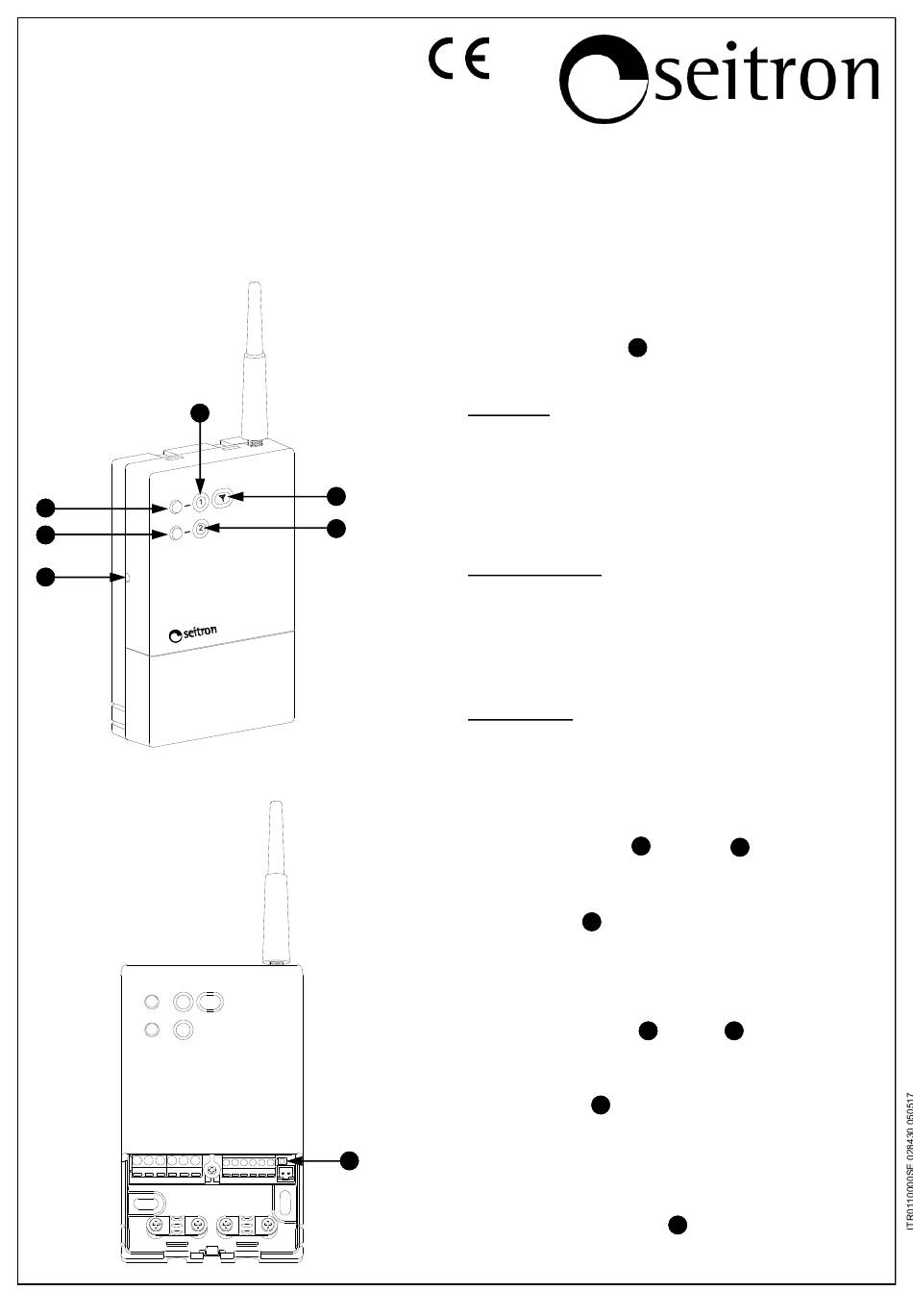

La Fig. 1 représente l'aspect extérieur de l'interface
téléphonique.
Led de fonction GSM "
Ce led est bicolore et indique l'état de fonctionnement du
dispositif.
Rouge fixe: indique que l'interface ne peut ni recevoir ni
transmettre SMS par manque de champ.
Il LED est rouge fixe continu quand :
- le dispositif est alimenté et est en phase d'initialisation et
d'enregistrement sur le réseau GSM. Dans ce cas les
commandes SMS ne sont pas gérées.
C
- l'antenne est absente.
- Le champ n'est pas suffisant, il n'y a pas de communication
E
avec l'opérateur de téléphonie mobile.
Rouge clignotant : indique que l'interface ne peut ni recevoir
ni transmettre SMS à cause d'un problème avec la carte SIM.
Le LED clignote en rouge si :
- La carte SIM est absente.
- La carte SIM n'a pas été déverrouillée.
- La carte SIM est sans crédit.
- La carte SIM a expiré.
- Erreur d'envoi SMS due au réseau encombré.
Jaune et vert : le dispositif est connecté au réseau GSM et
est prêt à recevoir les commandes par SMS. La couleur et le
Fig. 1
type de clignotement indique l'intensité du signal GSM :
Vert fixe :
Vert clignotant :
Jaune fixe :
Jaune clignotant :
Led de fonction OUT1 "
Les led de fonction OUT1 et OUT2 montrent constamment
l'état des sorties relatives : allumé:
Led diagnostic "
Ce led est visible seulement si on enlève le couvercle câbles,
vu qu'il sert seulement pour un diagnostic en cas de mauvais
fonctionnement.
Le LED diagnostic clignote de couleur jaune quand l'interface
est enregistrée par l'opérateur GSM.
Touches sorties OUT 1 "
Sur le devant, sont présentes deux touches associées aux
deux sorties et chaque pression sur celles-ci invertit leur état
permettant ainsi une action manuelle.
Touche de reset "
Sur le côté gauche de l'interface il y a une fente pour accéder
à la touche de reset avec laquelle on peut forcer la
réinitialisation du software de l'interface ou restaurer les
F
paramètres d'usine.
Pour appuyer sur la touche de reset sans ouvrir le boîtier de
l'interface, introduire la pointe d'un tournevis dans la fente en
face de la touche, indiquée en
Voir le paragraphe "TOUCHE DE RESET" pour plus
d'informations.
Fig. 2
1/12
Via Prosdocimo, 30
I-36061 BASSANO DEL GRAPPA (VI)
Tel.: +39.0424.567842
Fax.: +39.0424.567849
http://www.seitron.it
e-mail: info@seitron.it
C
"
très bon signal
bon signal
signal moyen
mauvais signal
D
E
" et OUT2 "
sortie activée
éteint:
sortie désactivée
F
"
A
B
" OUT 2 "
"
G
"
G
de Fig. 3.
"
