enphase Communications Kit 2 INT Guide D'installation Rapide

G U I D E D ' I N S T A L L A T I O N R A P I D E - F R
Installation de Enphase Communications Kit 2 INT
Enphase Communications Kit 2 INT (COMMS-KIT-INT-02) permet la communication filaire entre IQ Gateway Metered et IQ Battery 5P à l'aide de câbles
de commande (CTRL).
Lisez et suivez tous les avertissements et instructions de ce guide. Ne poursuivez pas votre lecture si vous ne comprenez pas parfaitement les concepts,
la terminologie ou les dangers décrits dans les présentes instructions. Ces instructions ne constituent pas un guide complet pour l'installation d'un système
IQ Battery 5P. Utilisez le guide d'installation rapide de l'IQ Battery 5P et ce document pour planifier votre installation. Toutes les installations doivent être
conformes aux normes et codes locaux.
✓
REMARQUE : Scannez le code QR pour obtenir les derniers QIG (et les QIG multilingues) :
https://link.enphase.com/commskit2-install-guide-eu
Lien :
Branchement Fil de décharge Emplacements
du câble de terre
de montage de l'embase
de commande (CTRL)

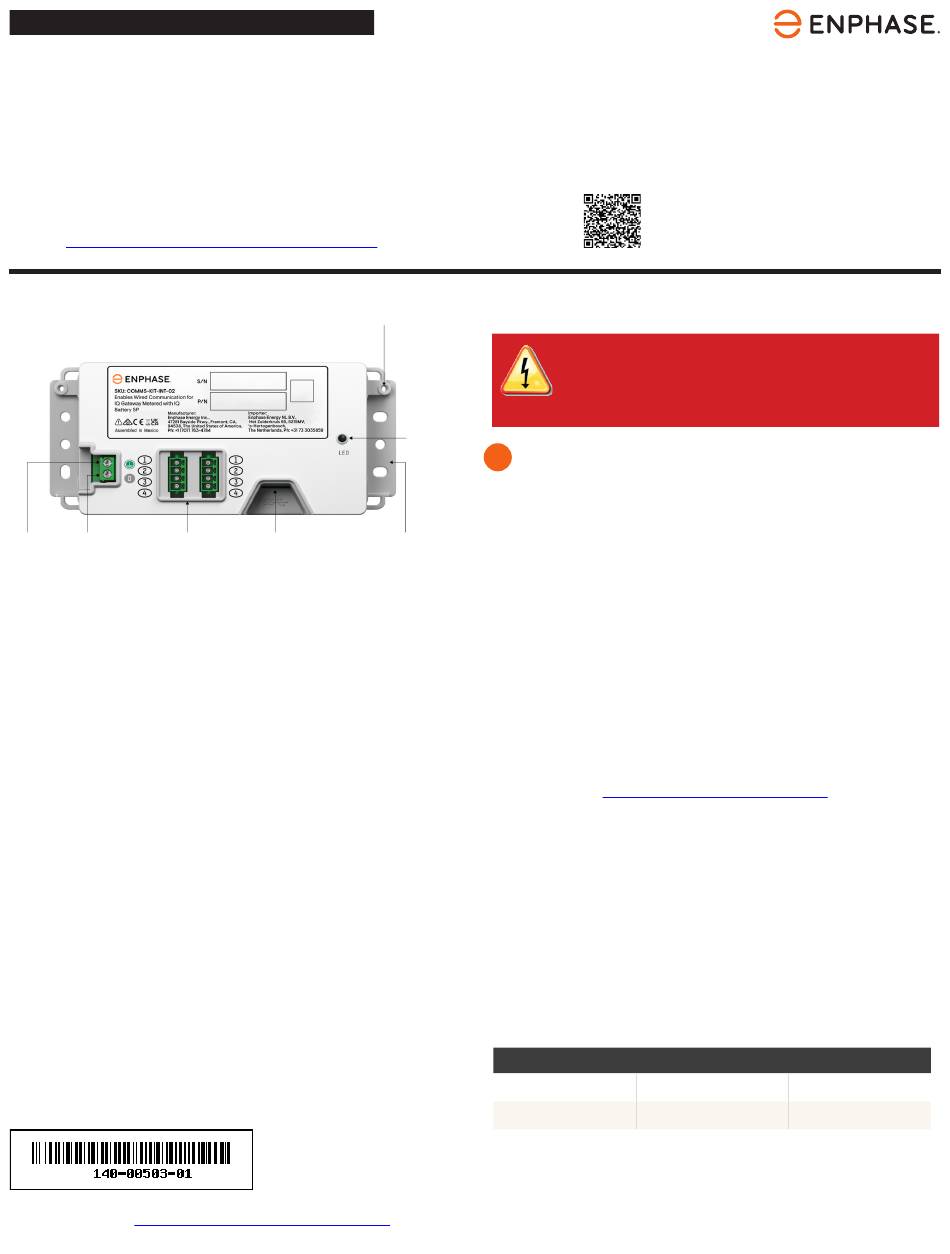

Figure 1 : vue avant du kit du système Communications Kit 2 INT
Contenu
Enphase Communications Kit 2 INT permet au système
IQ Gateway Metered de communiquer avec IQ Battery 5P. Cet appareil
est doté d'un port USB Type-C, de deux ports pour câble de commande
et d'un port de décharge.
Le système Communications Kit 2 INT comprend les accessoires suivants :
• Une embase de commande avec la résistance de terminaison
• Une embase de commande sans résistance
• Un câble USB Type-C vers USB Type-A de 400 mm avec un
adaptateur USB Type-A vers Type-A à angle droit de 200 mm
• Serre-câbles pour la gestion des câbles
• Vis et adaptateurs de rail DIN
• Deux embases de commande de rechange
Le port USB permet de relier le dispositif Communications Kit 2 INT
à IQ Gateway (l'un des ports USB de la passerelle IQ Gateway peut être
utilisé). Cela permet la communication entre l'appareil et IQ Gateway.
Les embases de commande doivent être installées sur les ports
de commande de Communications Kit 2 INT.
© 2024 Enphase Energy. Tous droits réservés. Enphase, les logos e et CC, IQ et certaines autres marques
https://enphase.com/trademark-usage-guidelines
répertoriées à l'adresse
d'Enphase Energy, Inc. aux États-Unis et dans d'autres pays. Données sujettes à modification. 2024-11-08
1
(modèle : COMMS-KIT-INT-02)
Point de vissage pour
une fixation à l'arrière
du boîtier
État LED
Port USB pour Ajoutez des adaptateurs
la connexion à de rail DIN pour le
IQ Gateway Metered branchement sur un rail DIN
sont des marques commerciales
Installation
DANGER ! Risque d'électrocution. Toutes les sources
de l'équipement en cours de réparation doivent être
déconnectées du périphérique. Les circuits de stockage
doivent TOUJOURS être isolés via un disjoncteur ou
un sectionneur avant toute intervention sur une partie
quelconque du système.
Installation et mise en service
1
A) Installez Communications Kit 2 INT dans un boîtier IP54 ou supérieur
avec un espace suffisant pour le routage des câbles. Il est recommandé
d'installer IQ Gateway et Communications Kit 2 INT dans le même boîtier.
B) Le boîtier doit avoir accès à une barrette de mise à la terre.
C) En fonction de la conception de votre installation, déterminez si le
Communications Kit 2 INT est un nœud de terminaison ou un nœud
sans terminaison dans la guirlande de périphériques connectés via
un câble de commande sur le site. La procédure d'installation varie
en conséquence, comme décrit plus loin dans le document.
D) Assurez-vous que le système est hors tension avant de commencer
l'installation.
E) Assurez-vous de disposer des outils et du matériel suivants pour
l'installation :
a. Tournevis dynamométrique et pince à dénuder
b. Câbles de commande
F) Branchez les embases de commande câblées sur l'unité. Reportez-vous
Câblage de Communications Kit
à la section 2 :
G) Branchez le câble de la barrette de mise à la terre au port PE de
l'appareil. Cette opération n'est nécessaire que si vous connectez
le fil de décharge du câble de commande au port du fil de décharge
de Communications Kit 2 INT.
H) Connectez l'appareil à IQ Gateway Metered à l'aide du câble USB fourni.
I) Allumez IQ Gateway Metered.
✓
REMARQUE : Communications Kit 2 INT peut être installé de deux
manières. Le boîtier est livré avec des adaptateurs de rail DIN qui peuvent
être fixés sur l'appareil pour le montage sur un rail DIN. L'appareil peut
également être vissé dans la partie arrière du boîtier à l'aide des points
de vissage situés aux extrémités sur chaque côté de l'unité.
Les détails du couple de serrage des câbles sont les suivants :
T YP E D E CÂB LE S ECTI ON DE CÂ B LE
Câbles de commande 0,34 mm
Câbles de terre 0,75 mm
Comms-Kit-2-QIG-140-00503-01-FR-2024-11-08
2 INT.
C OU PLE
0,2 N m
2
0,2 N m
2
