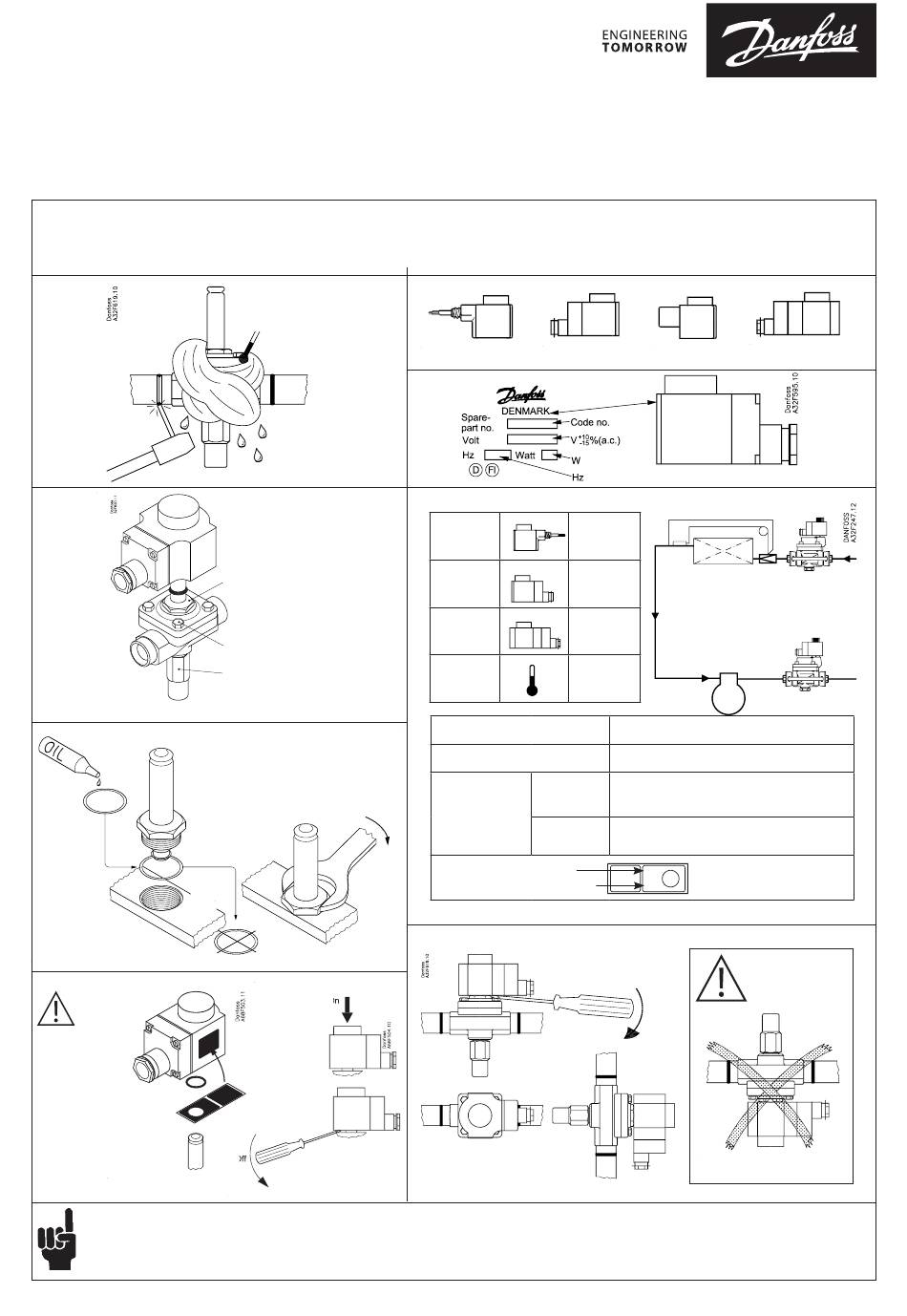

Danfoss EVRS 3 Guide D'installation

Guide d'installation
Électrovanne
Types EVRS 3 - 20 et EVRST 10 - 20
Fluides frigorigènes :
R744, R717, R22/R407C, R404A/R507, R410A, R134a, R407A et R23.
Pour d'autres fluides frigorigènes, merci de contacter Danfoss.
Huile
Neuf
Ancien
Avertissement
Ne jamais appliquer
de tension à la
bobine lorsque
celle-ci est démontée
de la vanne. Dans
le cas contraire, la
bobine peut être en-
dommagée et il existe
un risque de blessures
et de brûlures.
Le robinet manuel des vannes EVRS 3-20 et EVRST 10-20 ne doit être activé que durant le test initial de pression du système de réfrigération.
Après le test de pression ou une ouverture manuelle forcée du robinet dans le cadre d'une opération de service, la tige doit être remise dans sa position initiale
pour éviter toute fuite du presse-étoupe.
En outre, il est essentiel que le capuchon d'étanchéité soit correctement remis en place afin d'éliminer tout risque de fuite du robinet manuel.
© Danfoss | DCS (MWA) | 2017.01
Max. 150 °C (300 °F)
T = 50 Nm (37 ft-lbs)
T = 20 Nm (15 ft-lbs)
T = 30 Nm (22 ft-lbs)
75 Nm ± 5 Nm
On
Clip-on
Off
Matériau du corps : acier inoxydable 1.4308 pour EVRS 10, EVRS 15,
EVRS 20 et 1.4301 pour EVRS 3
c.a.~ c.a.~
t 80 °C
max.
10 W c.a.
(175 °F)
t 80 °C
max.
10/12 W c.a.
(175 °F)
t 50 °C
max.
20 W c.c.
(120 °F)
t - 40 °C
min.
(-40 °F)
Température de fluide min.
Température de fluide max.
EVRS/T 3
EVRS/T 10
Pression max. de
EVRS/T 15
service PS/PMS
EVRS/T 20
Pression diff. d'ouverture max. :
Pression max. de service PS/PMS :
c.a.~
-40 °C (-40 °F)
105 °C (221 °F)
50 barg/725 psig
28 barg/406 psig pour 032F3086 et 032F2237
50 barg/725 psig pour 032F5437 et 032F5438
DKRCC.PI.BP0.A4.04 | 520H11743 | 1
c.a.~
