165
(6 1/2")
100
(3 15/16")
Ø65
(Ø2 9/16")
Ø20
(Ø25/32")
Ø65
(Ø2 9/16")
220
(8 21/32")
32
(1 17/64")
210
(8 17/64")
PWF01
If the handle is on the right
PWF03
If the handle is on the left
PWF01
PWF03
GIO72
GIO72/GIOTTO PLUS
25°
AISI 316L STAINLESS STEEL

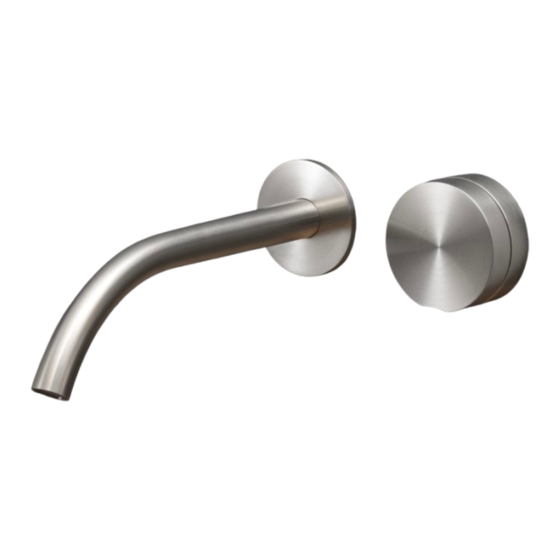

Miscelatore a parete con bocca di erogazione
Wall mounted mixer with spout
DESIGN
NATALINO MALASORTI
MANUTENZIONE / MAINTENANCE
NON UTILIZZARE
INCLUDED ADAPTER
G 3/8" - G 1/2"
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
PWF
SYSTEM
_ REV14
Portata aeratore 5 l/min / 1.3 gpm, risparmio idrico
Flow rate aerator 5 l/min / 1.3 gpm, water saving
Prodotto che necessita di parte incasso
Product that needs built-in part
Staffa ausiliaria per cartongesso / fibrogesso
Auxiliary bracket for plasterboard / fiber-board structures
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
HF
DO NOT USE
hydrofluoric acid
ipoclorito di sodio
NaCl O
chlorine bleach
detergente a pH neutro
UTILIZZARE
pH
TO USE
7
neutral pH detergent
ceadesign.it
Publicité
Manuels Connexes pour CEA GIOTTO PLUS GIO72
Sommaire des Matières pour CEA GIOTTO PLUS GIO72
- Page 1 GIO72 (6 1/2”) (8 21/32”) SYSTEM _ REV14 (1 17/64”) (3 15/16”) (8 17/64”) GIO72/GIOTTO PLUS 25° AISI 316L STAINLESS STEEL Miscelatore a parete con bocca di erogazione Wall mounted mixer with spout DESIGN PWF01 If the handle is on the right NATALINO MALASORTI PWF03 If the handle is on the left...
- Page 2 GIO72 SYSTEM _ REV14 H (mm) AVVERTENZE DI INSTALLAZIONE L’altezza ottimale di installazione del prodotto si determina in base all’altezza dell’utente e del lavabo. La rappresentazione ha valore puramente indicativo. INSTALLATION WARNINGS Each individual product has to be installed and adjusted to suit the user’s and the washbasin height.
- Page 3 GIO72 G 3/8” - G 1/2” SYSTEM _ REV14 AVVERTENZE TECNICHE Risciacquare bene le tubazioni prima del montaggio ed evitare sbalzi di pressione fra i raccordi d’acqua fredda e d’acqua calda. In caso di pressioni statiche superiori a 5 bar si raccomanda l’installazione di un riduttore di pressione per evitare danni alla cartuccia.
- Page 4 GIO72 SYSTEM _ REV14 PULIZIA / CLEANING / REINIGUNG / LIMPIEZA / NETTOYAGE ceadesign.it...
- Page 5 GIO72 SYSTEM _ REV14 RICAMBI / SPARE PARTS RICA001 Aeratore / Aerator 5 l/min / 1.3 gpm RICT043 RICN078 Bocca di erogazione / Spout RICR132 Rosetta / Rosette Chiave aeratore / Key for aerator RICS249 RICT043 Raccordo / Fitting RICT063 Raccordo / Fitting RICR132 KD/Z/P/X - S/L*...
- Page 6 GIO72 SYSTEM _ REV14 RICAMBI / SPARE PARTS RICG037 RICC023 Adattatore cartuccia / Cartridge adapter RICC052 Cartuccia / Cartridge RICG037 Guarnizione / Gasket RICH039 Ghiera / Sleeve RICH040 Ghiera / Sleeve RICM176 Maniglia / Handle RICC023 RICR131 Rosetta / Rosette RICS272 Supporto rosetta / Rosette support RICS273...
