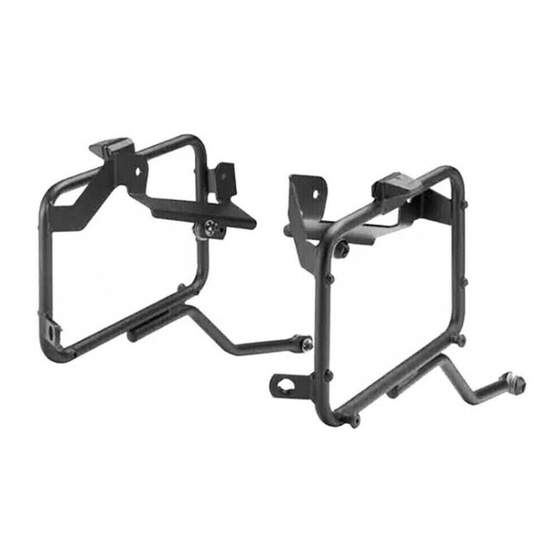

PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE
SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - SUPORTE DE MALAS ESPECÍFICO
N°
Descrizione/Description
Telaio laterale - Side frame - Châssis latéral
1
Soporte lateral - Seitenrahmen - Suporte lateral
2
Ponte - Bridge - Pont - Brücke - Puente – Ponte
Supporto inferiore - Lower support - Support inférieur
3
Soporte inferior - Untere Halterung - Suporte inferior
Vite - Screw - Vis - Schraube
4
Vite - Screw - Vis - Schraube
5
Vite - Screw - Vis - Schraube
6
Rondella spaccata - Split washer - Scheibe - Rondelle fendue
7
Arandela seccionada - Arruela Dentada
Rondella - Washer - Rondelle - Scheibe
8
Arandela – Arruela
Rondella - Washer - Rondelle - Scheibe
9
Arandela – Arruela
Rondella - Washer - Rondelle - Scheibe
10
Arandela – Arruela
Rondella - Washer - Rondelle - Scheibe
11
Arandela – Arruela
Distanziale - Spacer - Entretoise - Distanzstueck
12
Distanciador – Espaçado
Distanziale - Spacer - Entretoise - Distanzstueck
13
Distanciador – Espaçado
Dado - Bolt - Ecrou
14
Mutter - Tuerca – Porca
Tappo - Cap - Fiche - Stecker
15
Boccola - Mounting bush - Entretoise de montage
16
Cilindro de fi jación - Montagehülse - Bucha de fi xação
Rivetto - Rivet - Rivet
17
Niet - Remache – Rebite
Connettore maschio - Male connector -Connecteur mâle - Conector
18
macho - Stecker männlich - Plugue macho
Connettore femmina - Female connector - Connecteur femelle
19
Conector hembra - Stecker weiblich - Plugue fêmea
Prolunga - Extension cord - Rallonge électrique - Cable de extensión
20
Verlängerungskabel - Cabo de extensão
Componenti Originali - Original Parts - Parties Originales
21
Original Bauteile - Componentes Originales - Componentes Originais
Particolari Inclusi nel 14RKIT - Components Included In The 14RKIT
22
Pièces Inclues Dans 14RKIT - Die Einzelnen Teile Sind Bei 14RKIT
Despieces Incluidos 14RKIT - Componentes inclusos na 14RKIT
Vite - Screw - Vis - Schraube
23
Dado - Bolt - Ecrou
24
Mutter - Tuerca – Porca
Distanziale - Spacer - Entretoise - Distanzstueck
25
Distanciador – Espaçado
©Copyright 8/10/2024 LF-Rev00
PLO8209MK - KLO8209MK
Tornillo - Parafuso
Tornillo - Parafuso
Tornillo - Parafuso
Enchufe – Capa
Tornillo - Parafuso
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
Caratteristiche/Features
-
-
-
TBEI M8x75
TBEI M8x25
TECF M6x20
Foro Ø8mm
Foro Ø8mm Esterno Ø20mm Sp.2mm
Foro Ø6mm
Foro Ø5mm
Foro Ø5mm / Esterno Ø15mm
Ø16x10 Foro 8,5mm
Ø16x14 Foro 8,5mm
Dado Autobloccante Flangiato
M8 ( H.9,5mm)
-
-
Alluminio 4,8x20mm
-
-
-
-
-
TBEI M5x25
Dado Autobloccante
M5
Ø10x3 Foro 6,5mm
Codice/Code
Quantità/quantity
PLO8209DXV
2 (Right: Left)
PLO8209SXV
1
GL5877V
GL5876DXV
2 (Right: Left)
GL5876SXV
4
875TBEI
4
825TBEI
4
620TECF
4
Z1060
16
820RON
4
6RON
3
5RON
6
515RON
2
C16L10F8,5T
2
C16L14F8,5T
4
8DADIFN
4
13COP
4
Z4039
4
4.8L20RIV
Z2424
4
Z2425
4
Z2446
2
-
-
-
-
3
525TBEI
3
5DADIAU
1
C10L3F6,5T
1/10
