3 Paramétrage
3.1 Principe
La configuration du module se fait avec les boutons TARE et SCALE, et un voltmètre raccordé à la sortie
du conditionneur.
Durant la configuration :
Le signal TARE permet :
o
•
Le déplacement dans les menus
•
Faire une remise à zéro de la sortie analogique du GSV-6K
Le signal SCALE permet la validation de la valeur sélectionnée.
o
3.2 Activation du mode configuration
Raccorder un Voltmètre à la sortie analogique du GSK-6V Demonstrator Box

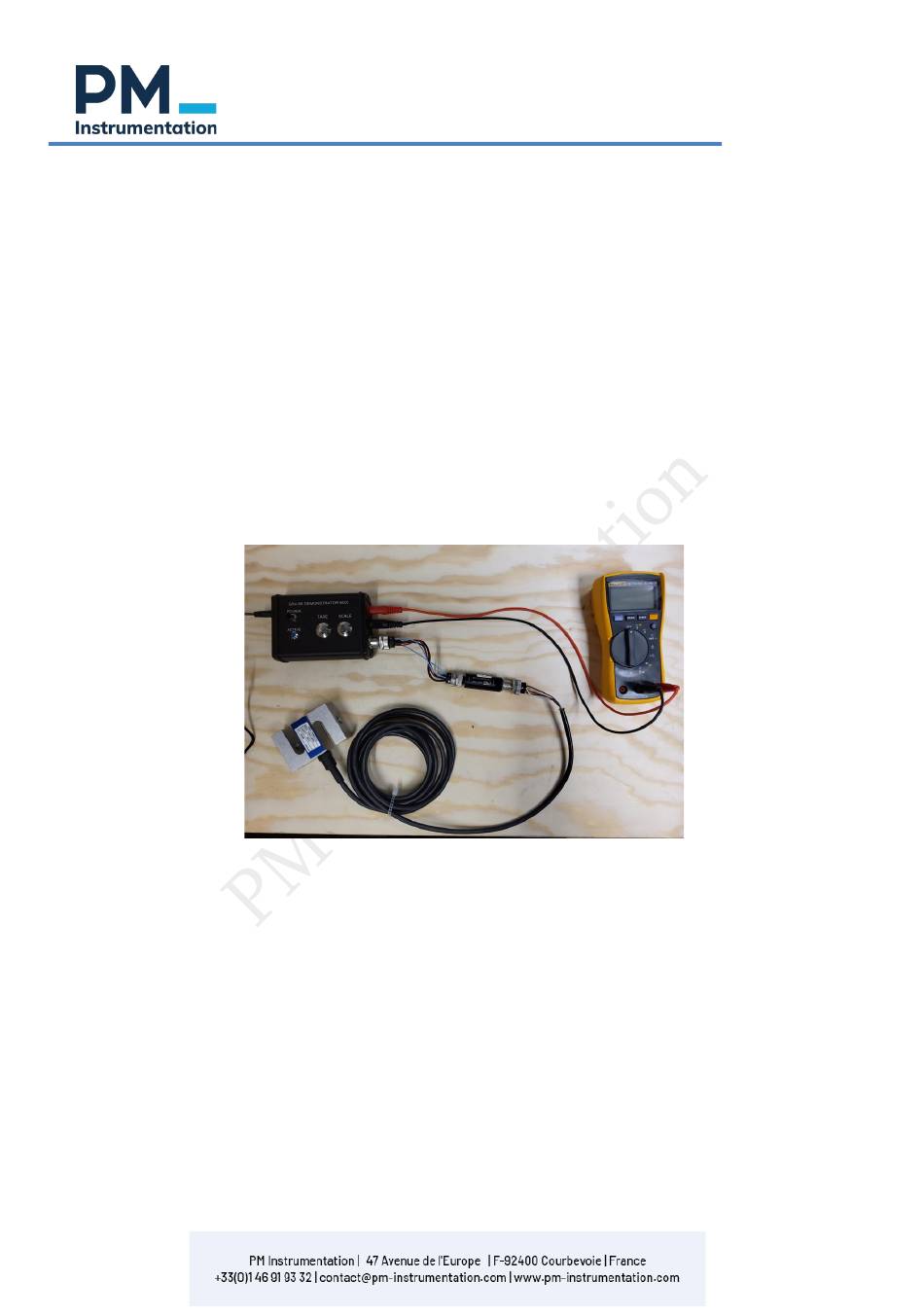

Voici un aperçu de l'ensemble des connections :
Pour activer le mode configuration :
1. Mettre le conditionneur hors tension.
Maintenir le bouton SCALE
2.
3. Tout en maintenant le bouton SCALE, allumer le GSK-6V Demonstrator Box, puis continuez de
maintenir SCALE enfoncé environ 5 secondes. Relâcher. La tension au voltmètre devrait passer à -1.1
Vcc. Vous avez alors accédé au menu « racine ».
Manuel d'utilisation GSV6K
PM Instrumentation
10-2024
Page 5 sur 17
