Manuel d'utilisation
Série PCE-UFM | Débitmètre à ultrasons
Les manuels d'utilisation sont disponibles dans les suivantes
langues : anglais, français, italien, espagnol, portugais, hollandais,
turque, polonais, russe, chinois.
Vous pouvez les télécharger ici : www.pce-instruments.com.
Dernière modification : 9 février 2024
v1.0.0
PCE Instruments
Publicité
Manuels Connexes pour PCE Instruments PCE-UFM Serie
Sommaire des Matières pour PCE Instruments PCE-UFM Serie
- Page 1 Série PCE-UFM | Débitmètre à ultrasons Les manuels d’utilisation sont disponibles dans les suivantes langues : anglais, français, italien, espagnol, portugais, hollandais, turque, polonais, russe, chinois. Vous pouvez les télécharger ici : www.pce-instruments.com. Dernière modification : 9 février 2024 v1.0.0 PCE Instruments...
- Page 2 Installation sur une tuyauterie avec un angle de 90º .............11 Installation avec une augmentation du diamètre du tuyau ..........12 Installation sur un tube conique ..................13 Installation sur une tuyauterie avec pompe ..............14 8.10 Traitement du tuyau .....................14 Garantie ..................... 15 Recyclage ..................15 PCE Instruments...
- Page 3 N’exposez pas l’appareil à des chocs ou à des vibrations fortes. Seul le personnel qualifié de PCE Instruments peut ouvrir le boîtier de cet appareil. N’utilisez jamais cet appareil avec les mains humides ni mouillées. ...
- Page 4 0 … +50 ºC / < 95 % H.r. sans condensation Conditions opérationnelles 0 … +50 ºC / < 95 % H.r. sans condensation Conditions de stockage Longueur du câble de connexion Dimensions 110 x 58 x 67 mm Poids 652 g PCE Instruments...
- Page 5 Contrôle du débit Vérification du dosage du liquide Envoi du signal à PLC Permet un suivi des opérations pour améliorer l’efficacité Contrôle de l’approvisionnement et de la consommation d’eau sans couper le tuyau PCE Instruments...

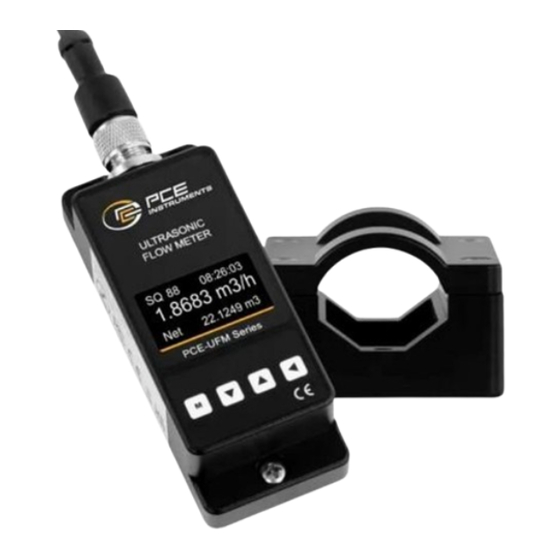

- Page 6 Structure de l’appareil Écran Support supérieur Support inférieur Câble PCE Instruments...
- Page 7 Ensuite, la partie inférieure du support est automatiquement connectée à la partie supérieure. Serrez les quatre vis M4. Installez le capteur Enlevez le film protecteur de la partie extérieure du capteur, insérez la partie du capteur dans le support et serrez les deux vis M4. PCE Instruments...
- Page 8 Connexion par câble Connectez le câble à la prise correspondante. Mise en route Allumez l’appareil et vérifiez que la valeur SQ est supérieure à 50. Si c’est le cas, cela signifie que la mesure est stable. PCE Instruments...
- Page 9 Réglages Le débitmètre est réglé en usine pour mesurer dans une tuyauterie ayant un certain diamètre. Il n’est donc pas nécessaire de le mettre à zéro. Clavier Prise M16 Écran OLED Vis de fixage PCE Instruments...
- Page 10 Menu Écrans d’affichage Différents écrans PCE Instruments...
- Page 11 (le sens de l’écoulement est du bas vers le haut pour éviter les tuyauteries vides ou les bulles). Le tuyau doit être rempli de liquide, et la température du milieu doit se trouver dans la plage spécifiée. Il doit être installé sur un côté du tuyau comme indiqué ci-après : PCE Instruments...
- Page 12 Installation sur une tuyauterie avec un angle de 90º 8.5.1 Section de tuyau droit dans la partie antérieure du point d’installation 8.5.2 Section de tuyau droit dans la partie postérieure du point d’installation PCE Instruments...
- Page 13 Installation sur une tuyauterie avec un angle de 90º 8.6.1 Section de tuyau droit dans la partie antérieure du point d’installation 8.6.2 Section de tuyau droit dans la partie postérieure du point d’installation PCE Instruments...
- Page 14 Installation avec une augmentation du diamètre du tuyau 8.7.1 Section de tuyau droit dans la partie antérieure du point d’installation 8.7.2 Section de tuyau droit dans la partie postérieure du point d’installation PCE Instruments...
- Page 15 Installation sur un tube conique 8.8.1 Section de tuyau droit dans la partie antérieure du point d’installation 8.8.2 Section de tuyau droit dans la partie postérieure du point d’installation PCE Instruments...
- Page 16 être lisse et brillante. En particulier, la surface d’une tuyauterie métallique doit être polie avec une meuleuse puis lavée avec de l’eau propre. L’image suivante indique la zone de polissage : PCE Instruments...
- Page 17 Pour pouvoir respecter l’ADEME (retour et élimination des résidus d’appareils électriques et électroniques) nous retirons tous nos appareils. Ils seront recyclés par nous-même ou seront éliminés selon la loi par une société de recyclage. Vous pouvez l’envoyer à PCE Instruments France EURL 23, rue de Strasbourg 67250 Soultz-sous-Forêts France RII AEE –...
