3.2

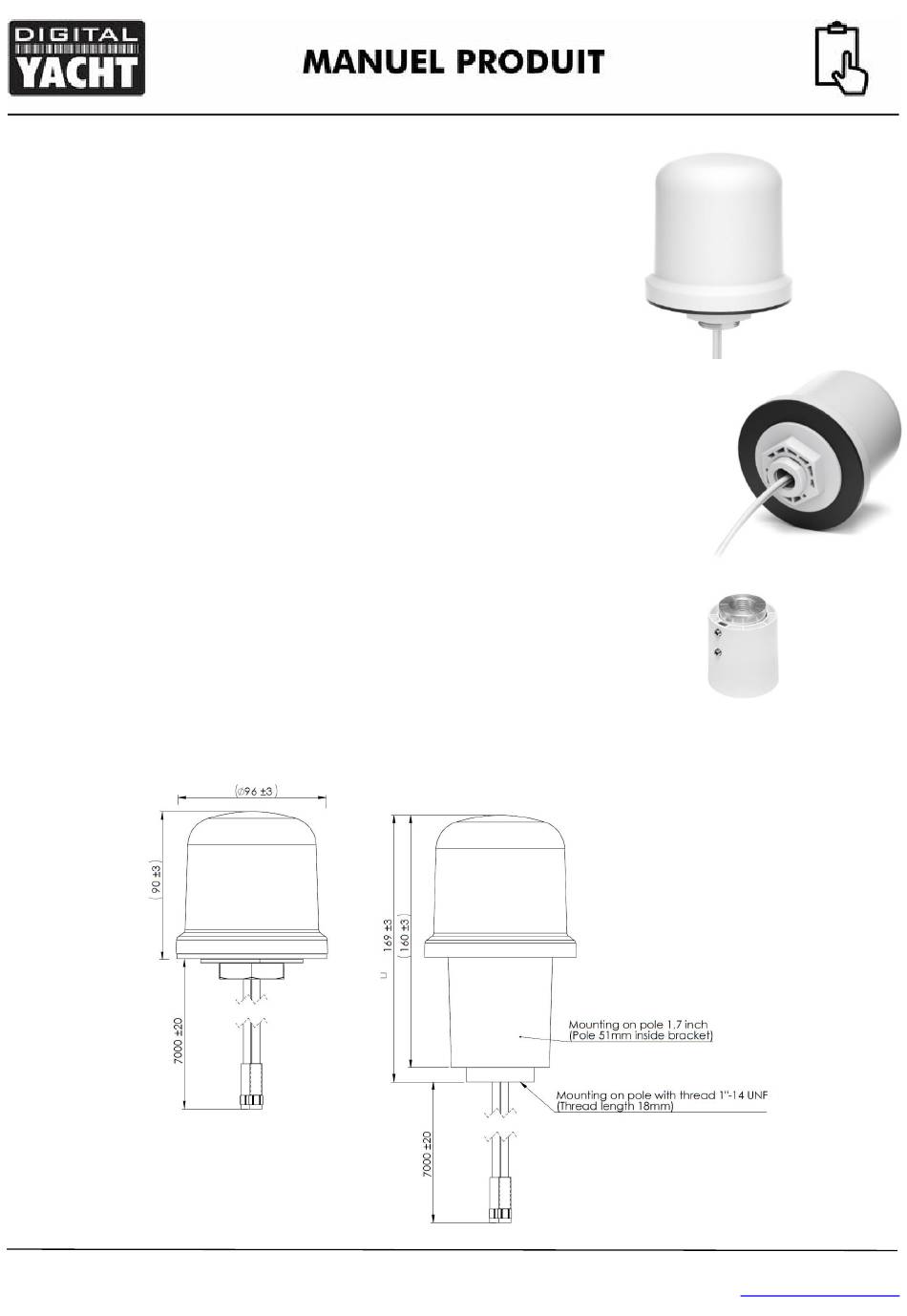

Installation de l'antenne externe 4G LTE
L'antenne 4G LTE externe (voir Fig 4) est en fait deux antennes à haut gain dans un
boîtier compact. Les deux câbles coaxiaux de 7 m qui sortent à la base de l'unité
sont terminés par des connecteurs SMA qui se vissent dans les deux grands
connecteurs de type N, en utilisant les adaptateurs N-Type vers SMA (fournis) sur
l'unité principale NeXuX Connect - ils peuvent être connectés dans les deux sens.
L'antenne LTE externe peut être encastrée dans une cloison (horizontale ou
verticale), montée sur un poteau ou vissée sur un support standard avec un filetage
de 1 pouce tel que ceux utilisés pour les antennes VHF/GPS.
Si vous souhaitez encastrer l'antenne (NOTE - la cloison ne doit pas être plus
Figure 4
épaisse que 12,5 mm), il est nécessaire de découper un trou de Ø28 mm de
diamètre dans la cloison. L'antenne est fournie avec un écrou de montage et un joint
en caoutchouc (voir Fig 5). Une fois les câbles insérés dans la cloison (et dans
l'écrou de montage), serrez l'écrou de montage pour maintenir l'antenne en place
(ne serrez pas trop l'écrou - le couple doit être <6Nm).
L'antenne est également fournie avec un adaptateur de montage sur poteau en
plastique et un adaptateur de montage fileté en acier inoxydable 1 « x14TPI (voir Fig
Figure 5
6). L'adaptateur de montage sur poteau se visse à la base de l'antenne, à la place
de l'écrou de montage, et peut être utilisé pour monter l'antenne sur un poteau
extérieur de 42 mm de diamètre. Une fois l'antenne montée sur le poteau, fixez-la à
l'aide des deux vis sans tête.
Si vous souhaitez monter l'antenne externe sur un support VHF/GPS standard 1 «
x14TPI (non fourni), insérez complètement l'adaptateur dans l'adaptateur de
Figure 6
montage sur poteau en plastique et fixez-le à l'aide des deux vis sans tête. Vissez
ensuite l'antenne sur le support.
Dimensions
