Mode d'emploi X-THL_V2 Version 1.1
DEMARRAGE IPX800 V4
● Pour relier votre extension à l'IPX800 V4, vous aurez besoin de raccorder l'alimentation de
l'extension X-THL_V2. Vous pouvez soit utiliser une alimentation 5V, soit utiliser la même
alimentation que celle de l'IPX800 V4 (alimentation standard ou bien X-PSU), si l'IPX800 V4
est alimentée par sa prise jack, il est également possible de récupérer l'alimentation sur le
bornier d'alimentation 2 points.
Un raccordement au bus EBX est également nécessaire (bus + sur bus + et bus - sur bus -),
nous préconisons pour cela l'utilisation d'un câble blindé.

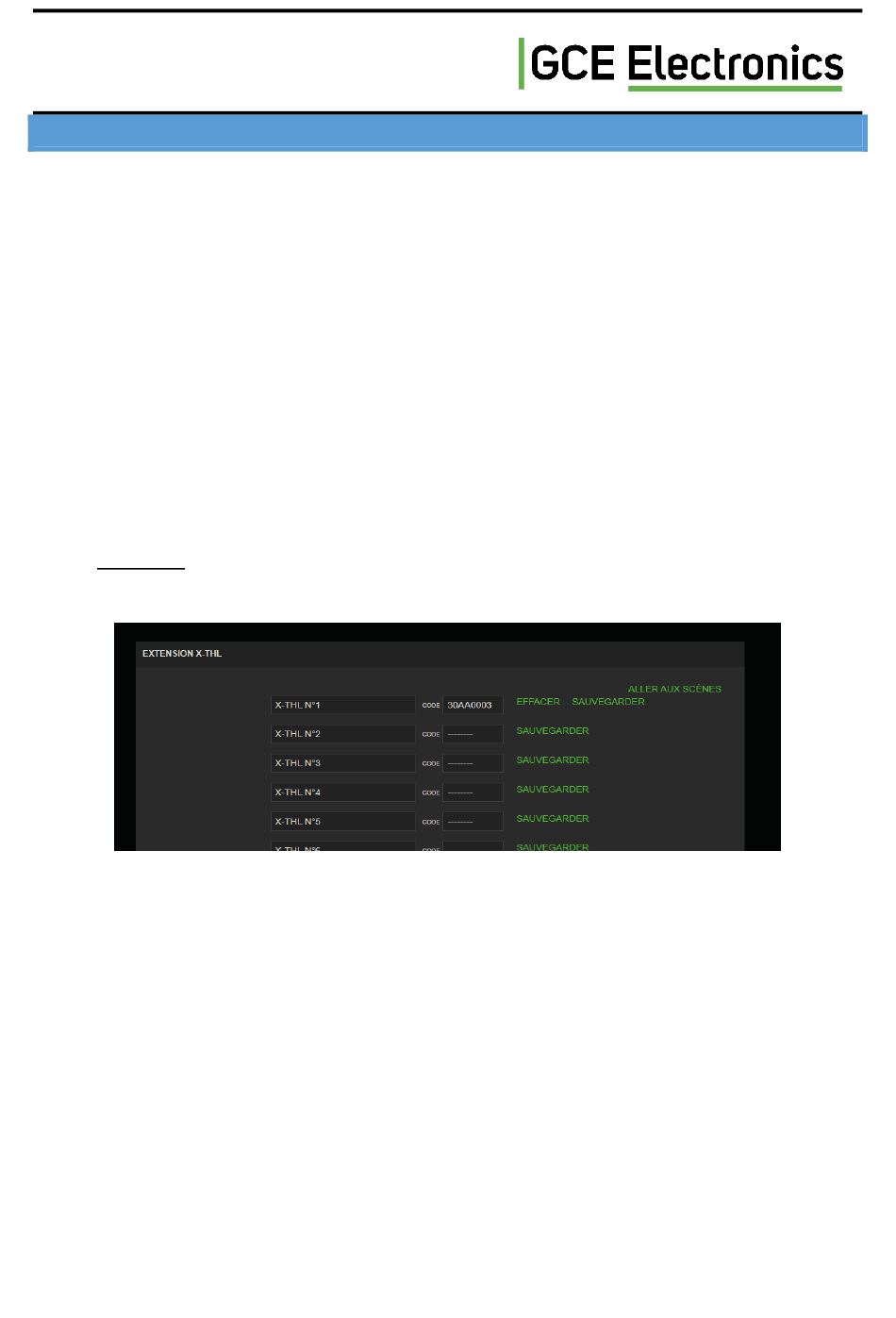

● Une fois les raccordements électrique effectués, ajoutez votre extension depuis l'interface
de l'IPX800 V4. Pour cela, rendez-vous dans « Périphériques/X-THL » (page «
IPX800V4/admin/rht.htm»)
● Renseignez l'identifiant de votre extension (disponible sur le clavier via le QR Code dans la
section « ID »). Cet identifiant se présente sous la forme 30 XX XX XX et il est disponible en
clair ou bien via un QR-Code sur une étiquette placée sous la carte électronique ainsi que à
l'intérieur du capot.
● Sauvegardez : votre X-THL_V2 est désormais appairée à votre IPX800 V4
Remarque : Il est impossible d'écraser une extension enregistrée, il faut d'abord la supprimer
avant d'en rajouter une nouvelle.
GCE Electronics
30/01/2023
