Sommaire des Matières pour Max BC-SC-Rd-WM-2

  • Page 1 Contact de fenêtre BC-SC-Rd-WM-2...

  • Page 2: Contenu De La Livraison

    Contenu de la livraison Contenu de la livraison Nombre Articles contact de fenêtre MAX! (module électro- nique et magnétique) caches (blanc/brun) cales d'écartement bandes adhésives piles 1,5 V LR03/Micro/AAA notices abrégées en allemand/anglais, fran- çais/néerlandais et polonais /italien...

  • Page 3: Table Des Matières

    Table des matières Table des matières Remarques sur la présente notice ......4 Consignes de sécurité ...........4 Fonction ..............5 Aperçu de l'appareil ..........7 Mise en service ............8 Apprentissage ............15 Restaurer les réglages d'usine ......18 Problèmes et solutions ........19 Entretien et nettoyage .........19 10 Remarques sur le fonctionnement radio ....20 11 Caractéristiques techniques .......21 Documentation ©...

  • Page 4: Remarques Sur La Présente Notice

    Remarques sur la présente notice emaRques suR la pRésente notice Lisez soigneusement la présente notice avant la mise en service de l’appareil. Conservez la notice pour pouvoir vous y référer ultérieurement. Si vous laissez d'autres personnes utiliser l'appareil, n'oubliez pas de leur re- mettre également cette notice d'utilisation.

  • Page 5: Fonction

    La température réduite peut être réglée indi- viduellement pour les pièces au moyen du logiciel MAX!. Le contact de fenêtre MAX! peut être utilisé dans les trois niveaux du système : Solution MAX! pour la maison Il s'agit de la solution pour toute la maison.
  • Page 6 Jusqu'à 8 thermostats de radiateurs MAX! + et 8 contacts de fenêtres MAX! peuvent être enre- gistrés et commandés par le thermostat mural MAX! + . Cette solution peut être élargie en solution pour la maison avec un MAX! Cube. Solution MAX! pour radiateurs La solution pour radiateurs vous permet de dé-...

  • Page 7: Aperçu De L'appareil

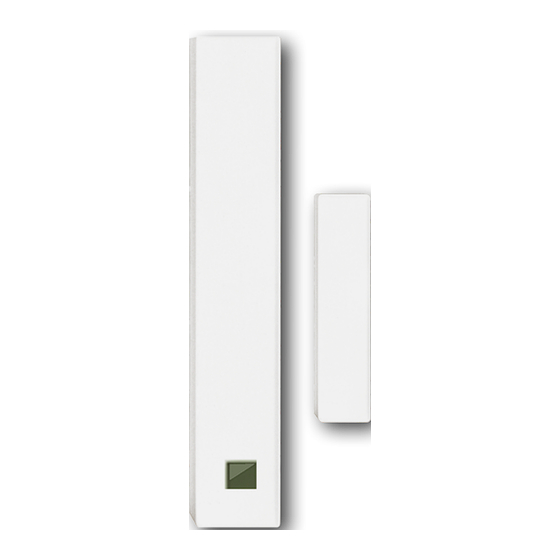

    Aperçu de l'appareil peRçu de l appaReil Le contact de fenêtre MAX! (A+B) se compose d'un grand module électronique (A) et d'un petit aimant (B) : La livraison contient les cales d’écartement et les caches en blanc et en marron. Touche d'apprentissage...

  • Page 8: Mise En Service

    5.1 i nséReR RemplaceR les piles Le contact de fenêtre MAX! est alimenté par 2 piles LR03/Micro/AAA. • Retirez le cache du module électronique (A) en le tirant vers l’avant de l’appareil (1). Pour détacher le cache, appuyez légèrement avec le pouce et l’index (2) sur...
  • Page 9 Mise en service • Retirez le module électronique (A) par l'avant (4) du support. • Après le retrait des piles, patientez env. 60 secondes. • Insérez 2 nouvelles piles LR03/Micro/AAA dans le boî- tier en respectant l’ordre des pôles. • Replacez le module électronique (A) sur le support et enclenchez-le.
  • Page 10 5.2 m ontage Le contact de fenêtre MAX! se compose fondamentale- ment de deux éléments : un module électronique (A) et un aimant (B) (voir section «4 Aperçu de l’appareil» page 7). Le module électronique (A) doit se monter sur le dormant, l'aimant (B) sur la fenêtre.
  • Page 11 Mise en service max. 8 mm L’aimant (B) et le module électronique (A) doivent être disposés si possible sur un même plan au sein de la zone marquée. A cet effet, utilisez le cas échéant les cales d’écartement fournies pour l’aimant (B).
  • Page 12 Mise en service Le contact de fenêtre peut être installé à la verti- cale ou à l’horizontale et à côté ou en haut/en bas de la fenêtre. La fixation est possible de deux manières différentes : Montage par ruban adhésif : Le support doit être propre, sec et exempt de graisse ! •...
  • Page 13 Mise en service Montage par vis : La fixation par vis endommage le cadre de la fe- nêtre. Dans le cas des logements de location, cela peut entraîner une demande de dommages-inté- rêts ou la retenue de la caution de location. •...
  • Page 14 MAX! (voir section «6 Apprentissage» page 15) avant de poser le cache sur le module élec- tronique (A). • Une fois l'apprentissage du contact de fenêtre MAX! réussi, placez le cache (blanc ou marron, fourni) sur le module électronique (A).

  • Page 15: Apprentissage

    MAX! Vous pouvez utiliser le contact de fenêtre MAX! aussi bien en liaison avec le MAX! Cube (solution pour la maison) que sans utiliser le MAX! Cube (solution pour la pièce ou pour radiateurs).
  • Page 16 RadiateuR Vous pouvez procéder à l'apprentissage du contact de fenêtre MAX! directement avec le thermostat mural MAX! + (solution pour la pièce) ou avec le thermostat de radiateur MAX! + (solution pour radiateurs).
  • Page 17 Apprentissage • Procédez d'abord à l'apprentissage de l'appareil par- tenaire (par ex. le thermostat mural MAX! + ) confor- mément au mode d'emploi correspondant. • Pour activer le mode d'apprentissage sur le contact de fenêtre MAX!, appuyez sur la touche d'apprentissage (C) du module électronique pendant plus de 3 sec.

  • Page 18: Restaurer Les Réglages D'usine

    Restaurer les réglages d'usine Le contact de fenêtre peut être enregistré dans un seul MAX! Cube ou dans un seul thermostat mural MAX! + /thermostat de radiateur MAX! + . estauReR les Réglages d usine Les réglages d'usine du contact de fenêtre MAX! peuvent être restaurés manuellement.

  • Page 19: Entretien Et Nettoyage

    Séquences de clignotements et comportements d’émission équences de clignotements et compoRte ’ ments d émission La séquence de clignotement de la DEL dispose de di- verses significations : Séquence de Signification clignotement Clignote 1x Fenêtre ouverte/fermée, l’instruction radio a été transmise avec succès. Clignote 2x DutyCycle Limit atteinte.

  • Page 20: Remarques Sur Le Fonctionnement Radio

    Remarques sur le fonctionnement radio 10 R emaRques suR le Fonctionnement Radio La transmission radio est réalisée par une voie non ex- clusive, ce qui peut provoquer des interférences. Les perturbations peuvent être induites entre autres par des processus de commutation, des moteurs électriques ou également par des appareils électriques défectueux.

  • Page 21: Caractéristiques Techniques

    Désignation synthétique de l'appareil : BC-SC-Rd-WM-2 Tension d’alimentation : 2 x 1,5 V LR03 (Micro / AAA) Courant absorbé : 50 mA max. Durée de vie des piles : 5 ans (typ.) Type de protection : IP20 Température ambiante : 0 à 50 °C Dimensions (l x h x p) :...

  • Page 22: Les Appareils Électroniques Doivent Être

    Caractéristiques techniques L’appareil ne doit pas être éliminé avec les ordures ménagères ! Les appareils électroniques doivent être éliminés conformément à la directive relative aux appareils électriques et électroniques usagés dans les points de collecte locaux d’appareils usagés! Le sigle CE est un sigle de libre circulation des- tiné...
  • Page 24 Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
