52
(2 3/64")
BOX02
L. 1500 mm
(L. 4' - 11 1/16")
4
(5/32")
541
(1' - 9 19/64")
30
(1 3/16")
Ø18
(Ø45/64")
BAR02
200
(7 7/8")
MANUTENZIONE / MAINTENANCE
NON UTILIZZARE
DO NOT USE
Questi disegni sono proprietà di CEADESIGN SRL s.u. pertanto non potranno
essere utilizzati e/o comunicati a terzi, anche in forma parziale, senza preventiva
autorizzazione. CEADESIGN SRL s.u. si riserva il diritto di apportare modifiche ai
disegni al fine di migliorare il prodotto.
CEADESIGN SRL s.u. has the property rights on these drawings, therefore they
cannot be used and/or transferred to third party, even in partial form, without any
prior authorization. Furthermore CEADESIGN SRL s.u. reserves the right to apply
any change to these drawings in order to upgrade the product.
_ REV14
DESIGN
NATALINO MALASORTI

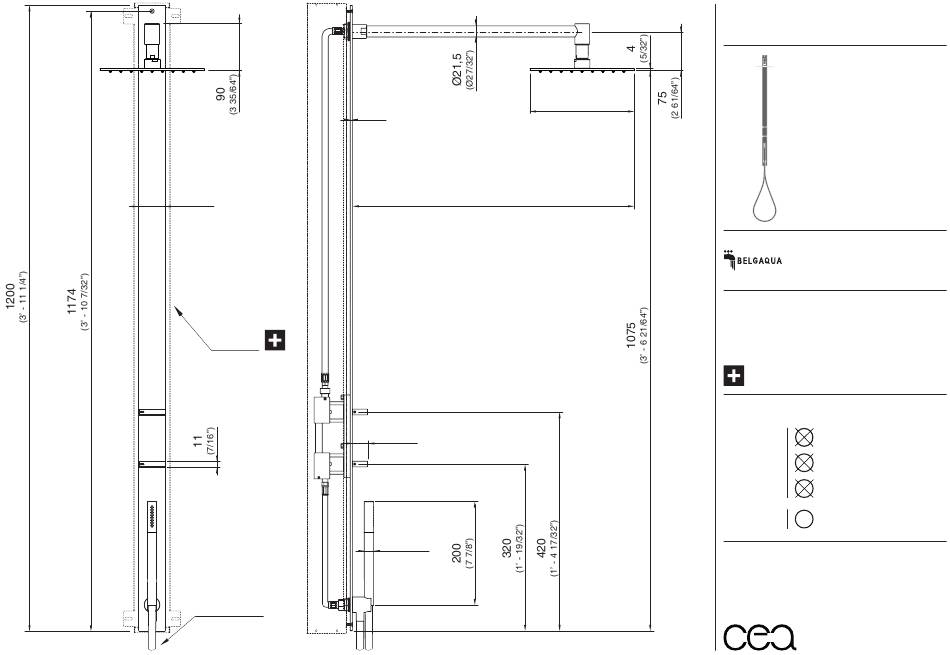

BAR02/BAR
AISI 316/L STAINLESS STEEL
Gruppo doccia completo di
soffione orientabile quadrato con
bilanciatore di pressione e doccino
Shower set with square adjustable
shower head, pressure regulator
and hand shower
Prodotto che necessita di parte incasso
Product that needs built-in part
acido clorico e muriatico
HCl
cloric and muriatic acid
acido fluoridrico
HFl
hydrofluoric acid
ipoclorito di sodio
NaClO
chlorine bleach
sapone a PH neutro
UTILIZZARE
PH
TO USE
7
neutral PH soap
ceadesign.it
