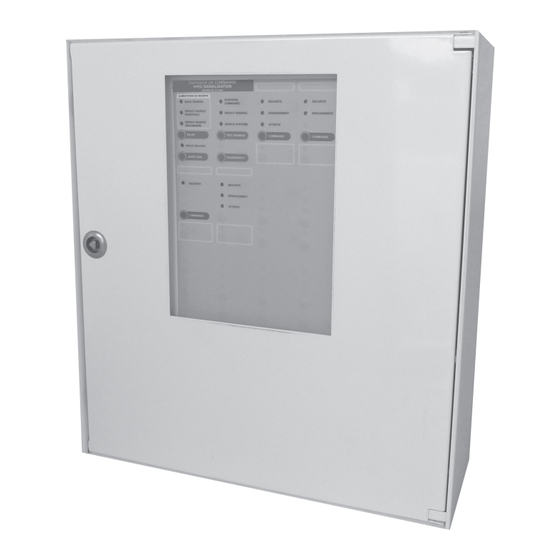

- Page 1 Dispositif de Commande avec Signalisation (D.C.S.) A4 V Réf. : 1 406 53 Carte ligne D.A.S. Réf. : 1 406 54 Module fin de ligne Réf. : 1 406 56 A5 V Manuel de mise en œuvre NF-D ISPOSITIFS DE COMMANDES POUR...
- Page 2 SOMMAIRE Lexique ................3 Annexes ................17 Identification du produit ........3 A1. Variante de raccordement des sorties de télécommande en «étoile» ....18 Présentation DCS ............4 .. A2. Carte GP, raccordement des entrées en Présentation du système ........5 émission continue - vérin électrique ..19 Architecture du produit et répartition des A3.
- Page 3 N° Titulaire : 20 LEGRAND France Pyrénées Avenue Larribau - BP9008 64050 PAU CEDEX Dispositif de Commande avec Signalisation Réf. Produit : 1 406 53 Numéro de lot : aaWmm Alimentation EAES intégrée : Norme NF EN 12101-10 Entrée d’alimentation : 230 Vac Entrée de télécommande :...
- Page 4 PRESENTATION D.C.S. Le DCS permet la télécommande de DAS à émission impulsionnelle, émission continue (vérin électrique) ou à rupture de courant. Il permet la gestion jusqu’à 4 zones de désenfumage et 4 lignes de télécommande. Indice de protection : IP32D 160 mm 160 mm 420 mm...
- Page 5 A4 V PRESENTATION (suite) A5 V Présentation du système Le système est composé d’une carte GP et d’une carte GL Réf. : 1 406 54, pour les appareils disposant de 4 lignes de télécommande. Ouverture Ligne 3 Fermeture Ligne 2 Fermeture Ligne 3 Ouverture Ligne 2 Ouverture Ligne 4...
- Page 6 INSTALLATION Recommandations - Ne pas retirer la plaque plastique prépositionnée à l’arrière du produit. - Le DCS doit être installé sur un élément fixe de la construction dans un endroit sec. - Les câbles doivent passer derrière l’armoire, et être maintenus par les colliers Colring. - L’installation doit être réalisée conformément à...
- Page 7 A4 V INSTALLATION Raccordement carte de gestion principale 1/2 A5 V Raccorder les ECP et ESL Réf. : 1 406 56 Résistance 4,7 Kohms sur le dernier module Résistance 4,7 Kohms sur le dernier module Résistance 3,3 Kohms sur le dernier module Résistance La laisser positionnée 1 Kohms...
- Page 8 INSTALLATION Raccordement carte de gestion principale 2/2 8/10 catégorie C2 500 m max. 8/10 catégorie C2 500 m max. Ex: BAAS Pr ref 1 405 08 Les Eléments de Surveillance de Ligne (ESL) Réf. : 1 406 56 doivent être positionnées à moins de 3 m du DAS 3,3 Kohms La résistance de 3,3 Kohms doit être raccordée en parallèle, sur la ligne, dans le dernier DAS.
- Page 9 A4 V INSTALLATION Montage des cartes GL + GV A5 V - Clipser la carte GL sur la platine du DCS en respectant la position de montage avec les switches à droite - Raccorder le câble nappe court fourni avec la Réf. : 1 406 54 sur les connecteurs positionnés en haut à...
- Page 10 INSTALLATION Raccordement de la carte deux lignes supplémentaires Réf. : 1 406 54 8/10 Catégorie C2 500 m max. 8/10 8/10 Catégorie C2 Catégorie C2 500 m max. 500 m max. Résistance Résistance 1 Kohms 1 Kohms...
- Page 11 A4 V INSTALLATION Logiciel de configuration/diagnostic A5 V Le DCS doit être relié par le cordon USB (fourni avec le DCS) sur la carte GP (en bas à droite). Un logiciel pour PC (windows) permet de configurer votre DCS en fonction de votre installation. Ce logiciel de configuration est mis à...
- Page 12 CONFIGURATION Configuration carte de gestion Le système dispose de microswitch de configuration permettant d’adapter le fonctionnement du DCS à votre installation. Configuration carte de gestion principale (GP) Switch Fonction Non utilisé, doit rester sur OFF Configuration contact de report : bornes 28-29-30 Alarme Pluie/vent Configuration de la sortie d’alimentation : bornes 24-25...
- Page 13 A4 V AFFICHAGE DES DEFAUTS DU DCS Suivant le clignotement de Leds, il est possible de déterminer l’état du dispositif de commande. A5 V Le logiciel de configuration permet également de réaliser le diagnostic précis de l’installation, en vous raccordant au DCS via le câble USB CARTE GP Affichage général : Leds situées sur la carte GP...
- Page 14 AFFICHAGE DES DEFAUTS DU DCS (suite) CARTE GL Affichage général Leds Etat Signification Générales Allumé en permanence Présence de l’alimentation principale (230 Vac) Normalement allumée + 1 extinction Détection pluie commandes confort bloquées Verte Normalement allumée + 2 extinctions Détection vent commandes confort bloquées Normalement éteint + 1 allumage Alimentation principale non présente (230 Vac) Eteinte avec scintillement...
- Page 15 A4 V UTILISATION Facade principale A5 V SOUS TENSION : Présence d’une source d’alimentation. DEFAUT SOURCE L’alimentation secteur n’est PRINCIPALE : pas présente (230 Vac). DEFAUT SOURCE Batteries défectueuses ou SECONDAIRE : non raccordées. SYNTHESE Au moins une zone est COMMANDE : en sécurité.
- Page 16 UTILISATION (suite) Facettes : SECURITE : - FIXE : La zone est en sécurité. - CLIGNOTANT : L’ordre de mise en sécurité est pris en compte. Au moins un DAS n’est pas en position de sécurité. DERANGEMENT : - FIXE : La zone présente un dérangement ; vérifier l’intégrité...
- Page 17 A4 V Annexes A5 V A1. Variante de raccordement des sorties de télécommande en «étoile» A2. Carte GP, raccordement des entrées en émission continue (vérin électrique) A3. Carte GL, raccordement des entrées en émission continue (vérin électrique) LE13308AA...
- Page 18 A1. Variante de raccordement des sorties de télécommande en «étoile» : Les résistances de 6,8 Kohms doivent être raccordées en parallèle à la ligne, à moins de 3 m des 2 DAS en bout de ligne.
- Page 19 A4 V A2. Carte GP, raccordement des entrées en émission continue (vérin électrique) A5 V Schéma valable si les sorties de télécommande associées sont en mode vérin électrique. OSM ligne 1 Résistance 1 Kohms 3,3 Kohms sur le dernier OSM OSM ligne 2 Résistance 1 Kohms...
- Page 20 A3. Carte GL, raccordement des entrées en émission continue (vérin électrique) Schéma valable si les sorties de télécommande associées sont en mode vérin électrique. Résistance Résistance 1 Kohms 1 Kohms...
- Page 21 Utiliser les fonctions aération si elles sont raccordées. Tous les semestres : (Annexe A de la NF S 61-933) • Couper le disjoncteur associé au DCS Réf. : 1 406 53 et vérifier le bon fonctionnement. • Effectuer une mise en sécurité des différentes zones.
- Page 23 A4 V Notes A5 V LE13308AA...
- Page 24 Ne pas ouvrir, démonter, altérer ou modifier l’appareil sauf mention particulière indiquée dans la notice. Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par Legrand. Toute ouverture ou réparation non autorisée annule l’intégralité des responsabilités, droits à remplacement et garanties.
