Pulsar DCDC10 Guide Rapide

Module de convertisseur

Publicité

Liens rapides

Large plage des tensions de sortie : 4,5÷19V
Alimentation DC 8÷28V
Courant maximal de charge 1A
Sortie AW d'avarie de l'alimentation déclenchée par
Un court-circuit à la sortie
Une surcharge de la sortie
1. Description technique.
Le module convertisseur DC/DC-1.0A (DCDC10) sert à alimenter les appareils nécessitant une tension stabilisée
dans la plage 5-18 V DC. Le courant maximal de charge est de 1,0A (Pmax= 12W). Le module ne possède pas
d'isolation galvanique entre entrée/sortie (IN-AUX), il fonctionne sur le potentiel commun de la « masse » (0V) (les bornes
IN- et AUX sont reliées entre elles galvaniquement = borne commune).
1.1. Schéma-bloc (fig.1).
1.2. Description des éléments et des connexions du module (fig.2, tab.1, tab.2).
Tableau 1.
[fig.2]
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
Caractéristiques du module :

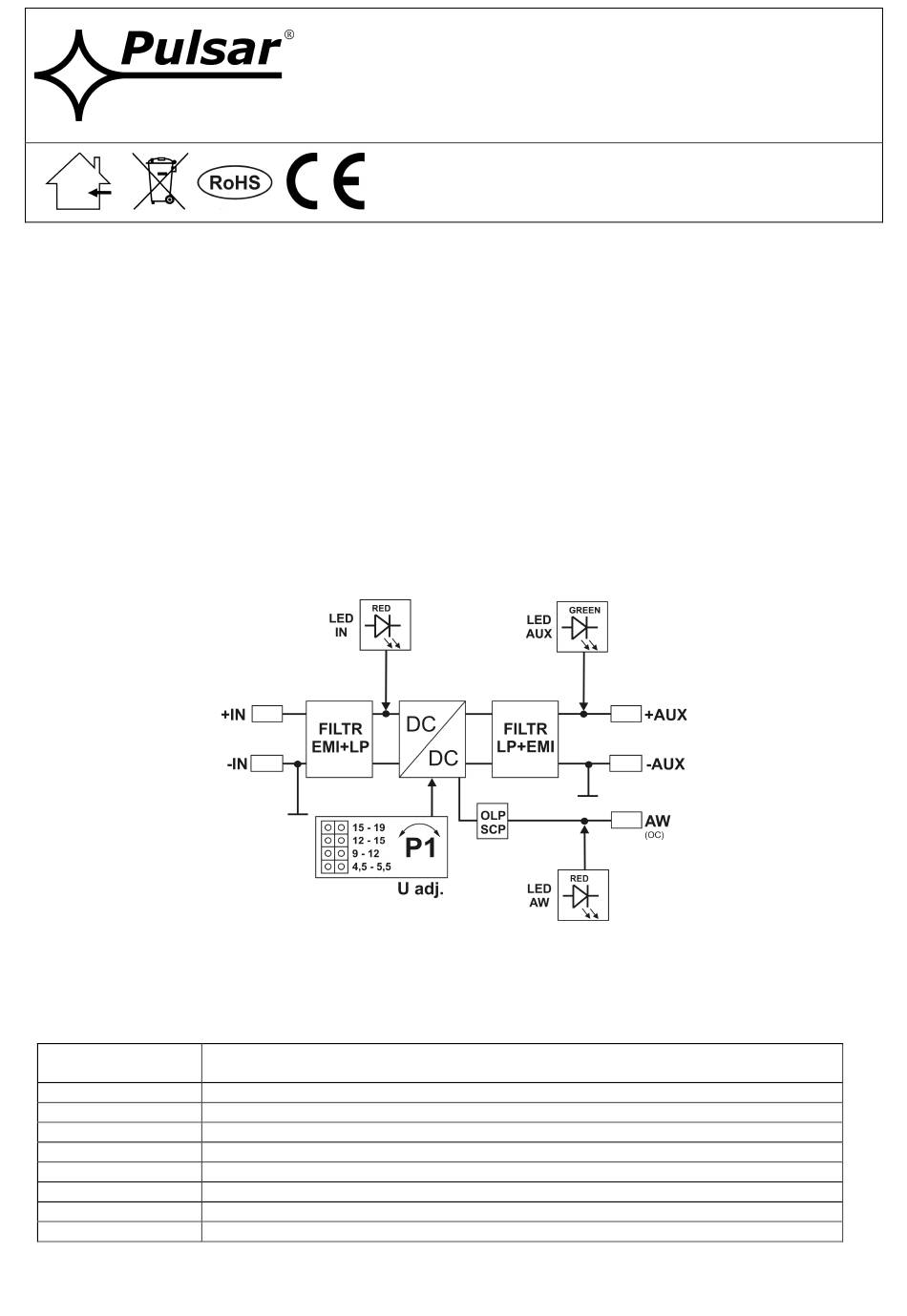

Fig.1. Schéma-bloc du module convertisseur.
IN diode LED - rouge
Borne de l'alimentation du module DC/DC
P1 réglage de la tension (4,5÷19,0V)
Cavalier – commutation entre les plages de tension
AUX diode LED – verte
Borne des sorties du module DC/DC (alimentation et AW)
AW diode LED - rouge
Rail de montage
DCDC10
v.1.0
DC/DC 1.0A Module de convertisseur
édition 1 du 18.01.2011
le document remplace l'édition ---------------
Protections :
Haut rendement : 80- 90%
Signalisation optique LED
Description de l'élément
1
Contre les courts-circuits SCP
Contre la surcharge OLP
Contre la surchauffe OTP
FR

Publicité

loading

Sommaire des Matières pour Pulsar DCDC10

  • Page 1 • 1. Description technique. Le module convertisseur DC/DC-1.0A (DCDC10) sert à alimenter les appareils nécessitant une tension stabilisée dans la plage 5-18 V DC. Le courant maximal de charge est de 1,0A (Pmax= 12W). Le module ne possède pas d’isolation galvanique entre entrée/sortie (IN-AUX), il fonctionne sur le potentiel commun de la « masse » (0V) (les bornes IN- et AUX sont reliées entre elles galvaniquement = borne commune).
  • Page 2 Tableau 2. [2], [6] Description des connexions du module Entrée de l’alimentation DC - IN (8V÷28V DC, voir : choix de la puissance de la source de l’alimentation) +AUX Sortie de l’alimentation DC - AUX (+AUX= +U, -AUX=GND) Sortie technique avarie : déclenchement OLP/SCP (du circuit surintensité, surcharge) état avarie : hi-Z (impédance élevée), état normal : L (0V, GND) de type OC Fig.
  • Page 3 Tableau 4. Dimensions 80 x 43 x 27 (LxWxH) Installation Chevilles de montage x 4, rail de montage ou vis de montage x 2 Connexions Ф0,41÷1,63 (AWG 26-14) Poids net/brut 0,04/0,07 kg 2. Installation. 2.1. Prescriptions. Le module de l'alimentation par système de tamponnage doit être installé par un installateur qualifié et possédant des permis et certificats convenables (selon le pays) pour réaliser les raccordements aux installations à...
  • Page 4 CONDITIONS GENERALES DE GARANTIE 1. Pulsar K.Bogusz Sp.j. (fabricant) accorde la garantie de deux ans sur la qualité du dispositif, à compter de la date d'achat marquée sur le justificatif d'achat). 2. En cas d'absence du justificatif d'achat au moment de déposer la réclamation une période de garantie de trois ans est prise en considération à compter de la date de fabrication du dispositif.
