Interface BUS JA-111R pour les dispositifs sans fil JA-100
3.
Préparer les orifices pour le câble du BUS au bas de la partie arrière
(16). Faire passer les câbles du BUS.
4.
Visser la partie arrière (13) comprenant la fixation du segment pour
la détection de sabotage (14).
5.
Raccourcir le câble du BUS à la longueur appropriée et retirer
l'isolation supérieure (pour un meilleur positionnement des câbles
dans le capot).
6.
Connecter le câble du BUS à la borne étiquetée du kit de montage
PLV-JA111R.
Lors de la connexion du module radio
au BUS, toujours veiller à travailler hors
tension.
7.
Brancher la borne connectée (11) au pendant de la borne sur
le module radio (orientation indiquée par les verrous de la borne).
8.
Fermer le capot du module radio. Les fils du câble du BUS
ne doivent se situer que dans l'espace séparé par le séparateur
de câble (15).
14
15
16

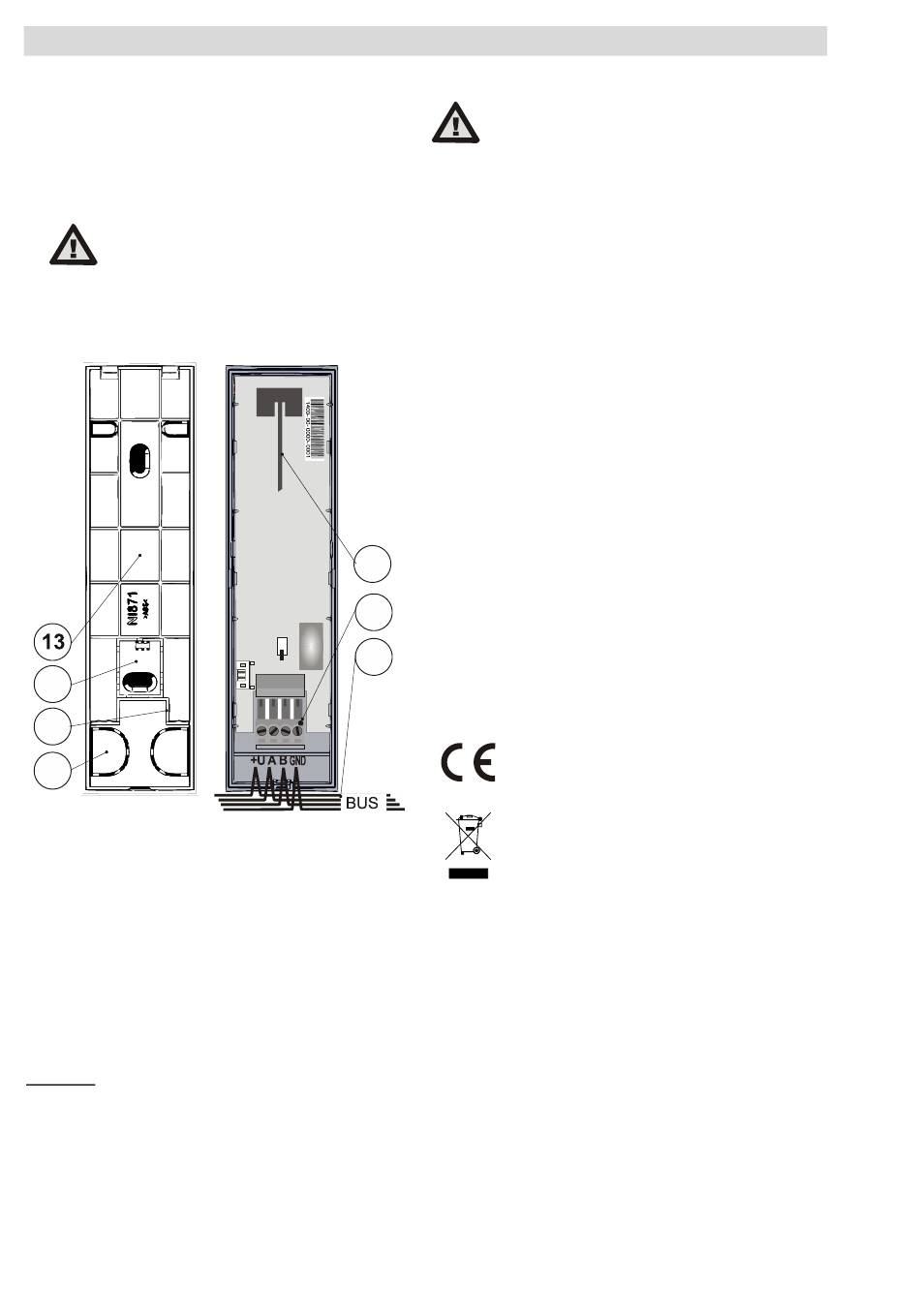

Figure 4 :
10 - Antenne ; 11 - Connecteur du BUS Plug&Play ; 12 - Câble
du BUS ; 13 - Partie arrière du capot ; 14 - Segment pour la détection
de sabotage ; 15 - Séparateur de câble ; 16 - Orifices du câble du BUS
Inscription du module dans le système
1.
Procéder conformément au manuel d'installation de la centrale.
Procédure de base :
a.
Lorsque le système est allumé, le voyant jaune du module
radio commence à clignoter à plusieurs reprises pour indiquer
que le module n'a pas encore été inscrit dans le système.
b. Ouvrir le logiciel F-Link, sélectionner la position souhaitée
dans l'onglet Périphériques et lancer le mode Inscription
en cliquant sur l'option Inscription.
c.
Cliquer sur Ajouter de nouveaux périphériques BUS,
sélectionner le module radio et par une double pression,
confirmer l'inscription - la LED jaune arrête d'émettre.
Remarques :
−
Le module peut également être inscrit dans le système
en saisissant son code de production dans le logiciel F-Link.
Le code de production se trouve sur l'étiquette (7) placée sur
le module. Tous les numéros situés sous le code-barres doivent
être saisis (exemple : 1400-00-0000-0001).
−
En cas de retrait du module radio du système, effacer sa position
dans la centrale.
−
Le manuel d'installation de la centrale comprend de plus amples
informations relatives à l'installation de plusieurs modules radio
dans le système et la vérification du niveau du signal RF dans
le logiciel F-Link.
Interface BUS JA-111R pour les dispositifs sans fil JA-100
Pour rendre le module radio conforme à la classification
de niveau 2, utiliser la fonction Profils du système dans
l'onglet Paramètres du logiciel F-Link (le profil par défaut
ne correspond pas à la classification de niveau 2) ; pour
de plus amples informations, se reporter au manuel
Paramétrage des propriétés du module radio
Les propriétés du module peuvent être définies dans l'onglet
Périphériques du logiciel F-Link. Sur la position du module, cliquer sur
l'option Paramètres internes pour ouvrir une boîte de dialogue où les
options suivantes peuvent être paramétrées :
Activation indiquée par un voyant LED : l'indication par le module
radio d'une communication avec des dispositifs sans fil via la LED rouge
constitue le réglage par défaut. Cette indication peut être désactivée.
Niveau de brouillage RF : il est désactivé par défaut. Il peut
cependant être réglé sur deux niveaux - bas (brouillage supérieur à 30
sec. par minute) et élevé (brouillage supérieur à 10 sec. par 20 sec.).
Si la détection est activée, le système signale une défaillance
ou un sabotage lorsqu'un brouillage de type interférence de la bande
de communication / RF se produit.
Signal d'inscription : si cette option est utilisée, le module envoie
un signal d'inscription (uniquement prévu pour les dispositifs sans fil
dotés d'un récepteur intégré, par exemple JA-150N).
Caractéristiques techniques
Alimentation
Consommation de courant en mode veille
Consommation de courant pour le choix du câble (maximum)
Bande de communication
Puissance de radiofréquence maximale (ERP)
Portée RF
Dimensions
10
Poids (circuit imprimé uniquement)
Classification
Environnement opérationnel
11
Plage des températures de service
Humidité moyenne de service
Organisme de certification
12
Conforme à
EN 50131-5-3+A1, ETSI EN 300 220-1-2, EN 50130-4 éd. 2+A1,
Peut être exploité conformément à
JABLOTRON ALARMS a.s. déclare par la présente que
JA-111R est conforme à la législation d'harmonisation
correspondante de l'Union européenne : directives n° :
2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE dans
le cadre d'une utilisation conforme. L'original de l'évaluation
de la conformité est disponible sur www.jablotron.com -
section Téléchargements.
Remarque : le produit, même s'il ne comprend aucune
matière
ou directement au fabricant après utilisation.
