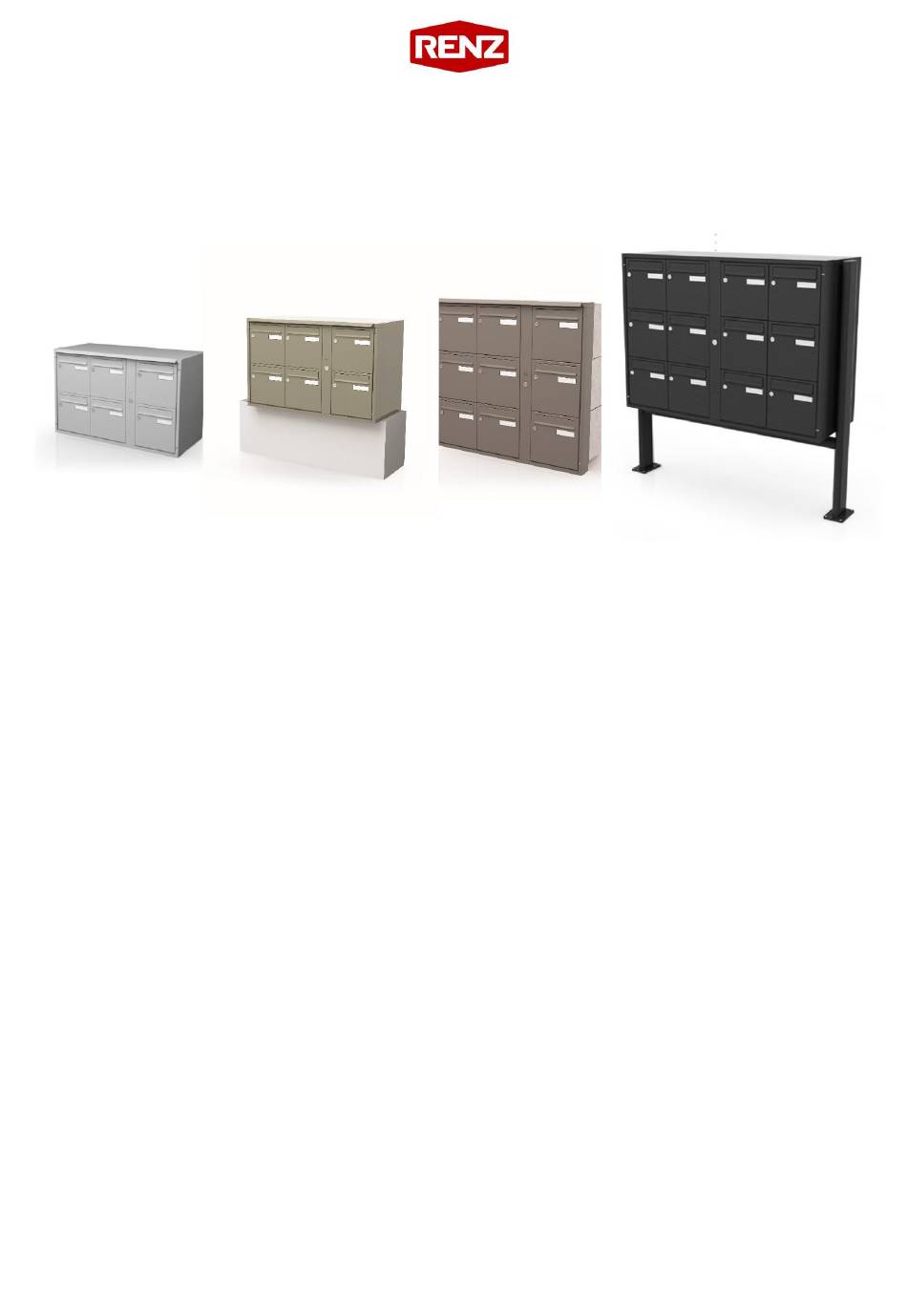

Boîtes aux lettres collectives & individuelles
Notice de montage et de mise en service
À conserver pour s'y référer ultérieurement
Sommaire
Pack
Loi handicap et poids
Fixation murale
Fixation en encastrement
Hauteur de pose
Fixation sur piétements
Pose sur muret
Montage de piétement cylindrique
Option éclairage
Profils Casaque
Mise en service
Le service Renz
Réf. : 2599 01 ZJ
Totems & mobilier de hall
Classica
+
de mise en service
1
p. 2
p. 3
p. 4
p. 6
p. 8
p. 9
p.11
p.12
p. 14
p. 15
p. 17
p. 19
Publicité
Manuels Connexes pour Renz Classica
Sommaire des Matières pour Renz Classica
- Page 1 Hauteur de pose p. 9 Fixation sur piétements p.11 Pose sur muret p.12 Montage de piétement cylindrique p. 14 Option éclairage p. 15 Profils Casaque Mise en service p. 17 Le service Renz p. 19 Réf. : 2599 01 ZJ...
- Page 2 Pack de mise en service Pour encore plus de service, nous vous livrons avec votre ensemble de boîtes aux lettres Courriel, le pack de mise en service comprenant : Réf. : 2599 01 ZJ...
- Page 3 Montage et loi handicap La pose de votre ensemble de boîtes aux lettres Classica Renz doit être conforme à la loi pour « l’égalité des chances, la participation et la citoyenneté des personnes handicapées ». Cette loi concerne les logements neufs dont le permis de construire est postérieur au 1 janvier 2007.
- Page 4 Montage de l’ensemble Fixation murale Au dos de l’ensemble, retirez à l’aide d’une tenaille les rivets plastiques fixant le support mural. Positionnez le support au mur et fixez-le par vissage (vis non fournies) en respectant les hauteurs de pose recommandées (voir page 8). Réf.
- Page 5 Dans tous les cas, pensez aux efforts et contraintes de toutes natures : climatiques, vandalisme… ➢ RENZ préconise une installation de la face avant sans exposition directe à la pluie. Les boîtes aux lettres doivent être installées en bordure de l’accès public.
- Page 6 Dans tous les cas, pensez aux efforts et contraintes de toutes natures : climatiques, vandalisme… ➢ RENZ préconise une installation de la face avant sans exposition directe à la pluie. Les boîtes aux lettres doivent être installées en bordure de l’accès public.
- Page 7 Dans tous les cas, pensez aux efforts et contraintes de toutes natures : climatiques, vandalisme… ➢ RENZ préconise une installation de la face avant sans exposition directe à la pluie. Les boîtes aux lettres doivent être installées en bordure de l’accès public.
- Page 8 Hauteur de pose : Hauteurs de pose prévues par les normes NF D 27-404/405. Classica 1045 mm 760 mm 475 mm 190 mm 1370 mm 1655 mm 1655 mm 1655 mm Réf. : 2599 01 ZJ...
- Page 9 Fixation sur piétement Vider l’ensemble de son contenu : - Clés (sur tableau de clés) - Ecrous M6 - Plaquettes d’appui 58x58 / Ø 6,5 mm - Goujons M6x40 - Entretoises Ø 15 / Ø 9 / 17,5 mm Pour désolidariser l’ensemble de sa palette de transport, retirez les vis de fixation situées au centre des alvéoles inférieures.
- Page 10 A partir d’un ensemble de 4x2 boîtes aux lettres, il est nécessaire de renforcer le tout à l’aide d’une traverse médiane et de 2 entretoises. Matériel complémentaire fourni : Vis CHC M6x40 Vis CHC M10x40 Fixez les entretoises sur la médiane à l’aide des deux vis M6x40 dont la tête est noyée d’environ 30 mm.
- Page 11 Fixation sur platines Les platines doivent être montées sur les pieds à l’aide des vis M10-40 (2 par pied - fournies). Dressez l’ensemble et vissez solidement les platines sur un socle bien plat à l’aide de 8 vis ou autres moyens de fixation appropriés aux matériaux (non fournis). Fixation par scellement Scellez les piétements d’environ 400 mm dans un socle de béton de taille appropriée.
- Page 12 Pose sur muret 1. Posez l’ensemble de boîtes aux lettres sur le muret de façon centrée (le mur doit avoir une largeur minimum de 200 mm). Ouvrez les vantaux (attention au risque de basculement). Pour votre sécurité, le port de gants de protection est fortement recommandé.
- Page 13 Montage de piétement cylindrique 1. Ouvrez les vantaux (attention au risque de basculement). Pour votre sécurité, le port de gants de protection est fortement recommandé. Les renforts inférieurs sont livrés montés (couleur bleue sur le schéma). Selon les dispositions, leur nombre varie de : 2 renforts pour un ensemble de 2 de large ;...
- Page 14 3. Mettez en place l’ensemble à l’endroit souhaité. Repérez les trous des platines intérieures prévus (4 par platine) et marquez le sol de leur emplacement. Marquez les trous de fixation sur le sol, à travers la platine inférieure. 4. Déplacez légèrement l’ensemble de manière à pouvoir percer les trous dans le sol et mettez en place les chevilles ou tire-fond (les éléments de fixation de l’ensemble sur le sol ne sont pas fournis et devront être adaptés en fonction du support).
- Page 15 Option éclairage Raccordement de l’éclairage (À réaliser par un professionnel) Retirez le cache central situé entre les boîtiers afin d’accéder au transfo, Connectez les câbles au transfo d’après le marquage indiqué, Remettez le cache central Raccordez l’ensemble de boîtes aux lettres à la terre à...
- Page 16 Profils Casaque Ordre de montage des profils Casaque Profils supérieurs et inférieurs en recouvrement sur les profils latéraux. Eléments de fixation fournis : vis auto-perçantes. Réf. : 2599 01 ZJ...
- Page 17 Montage Votre ensemble est désormais installé. Les alvéoles sont accessibles grâce à la clé fournie avec la serrure provisoire. Les clés des portes sont suspendues et rangées façon à représenter configuration de votre ensemble de boîtes aux lettres. Ce tableau de clés est placé dans l’alvéole supérieure droite.
- Page 18 Mise en service Mise en place du porte-nom intérieur l’ensemble Inscrivez vos coordonnées Ouvrez Localisez les griffes de (caractères : 10mm environ de sortez sachet support du porte-nom. et glissez le porte- hauteur) contenant les porte-noms nom complet dans le (étiquette+ protection support.
- Page 19 Notes Réf. : 2599 01 ZJ...
- Page 20 Fax : 03 87 26 23 70 Fax : 03 87 26 23 74 Fax : 03 87 26 23 73 jleroy@renz-net.fr fpeter@renz-net.fr ccasula@renz-net.fr RENZ I 1 rue des Ecrivains - 57915 Woustviller I www.boitesauxlettres.fr Réf. : 2599 01 ZJ...
